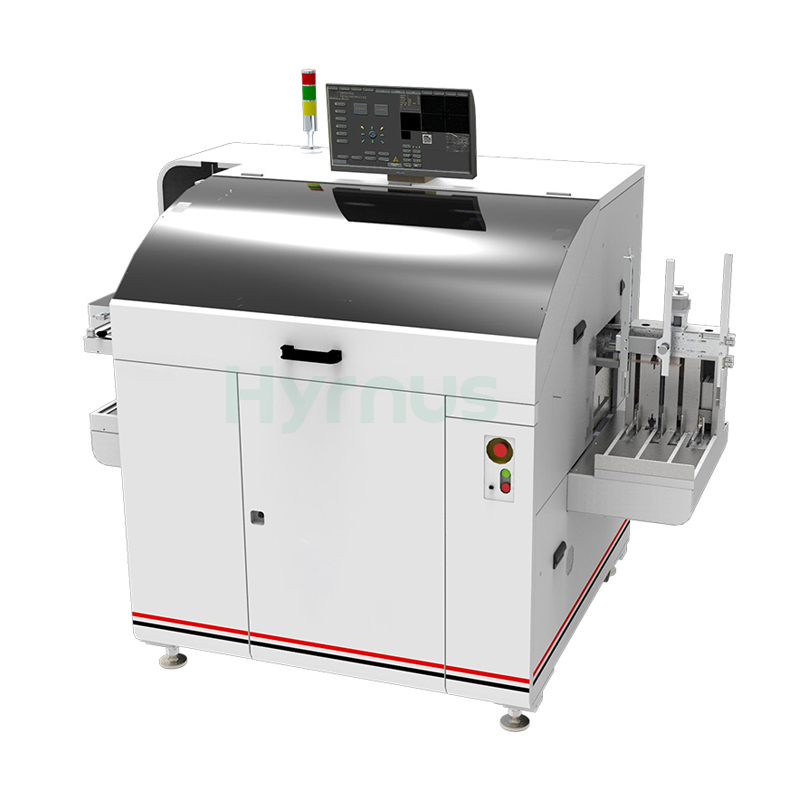

HY-SSD12 Die Bonder Đây là máy hàn chip epoxy bạc tốc độ cao hoàn toàn tự động, tích hợp tốc độ cực cao với độ chính xác cao, được thiết kế cho các mạch tích hợp và linh kiện rời rạc thông thường.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-SSD12Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy hàn epoxy bạc tốc độ cao dùng cho chip IC thông dụng.
Giới thiệu sản phẩm
HY-SSD12 DTức là gắn thiết bị Cung cấp thông lượng 20.000 UPH với độ chính xác vị trí XY là ±20 μm @ 3σ và độ chính xác xoay chip là ±0,2° @ 3σ (đối với chip >1×1 mm) hoặc ±1° @ 3σ (đối với chip >1×1 mm)
Thông số kỹ thuật
| Khả năng của hệ thống | UPH | 20.000 |
| Độ chính xác vị trí XY | ±20 μm @ 3σ | |
| Xoay khuôn (Kích thước khuôn >1×1 mm) | ± 0,2° @ 3 σ | |
| Xoay khuôn (Kích thước khuôn) <1×1 mm) | ± 1°@ 3 σ | |
| Kích thước khuôn (Tiêu chuẩn) | 0,25×0,25 ~ 14×14 mm² | |
| Kích thước khung - Chiều dài | 100 – 300 mm | |
| Kích thước khung - Chiều rộng | 15 – 100 mm | |
| Kích thước khung - Độ dày | 0,1 – 0,8 mm | |
| Kích thước tạp chí - Chiều dài | 110 – 310 mm | |
| Kích thước băng - Chiều rộng băng | 20 – 110 mm | |
| Kích thước tạp chí - Chiều cao | 70 – 153 mm | |
| Hệ thống đầu nối Bond | Bond Head Force | 30–300 g (có thể lập trình) |
| Hệ thống wafer | Kích thước wafer | 12–8 inch |
| Hệ thống nhận dạng mẫu | Hệ thống PR | PRS nhiều màu xám |
| Độ chính xác vị trí | ±1/4 pixel | |
| Yêu cầu về cơ sở vật chất | Điện áp | 220 VAC (một pha) |
| Tính thường xuyên | 50/60 Hz | |
| Áp suất không khí tối thiểu | 6 bar (87 PSI) | |
| Lưu lượng | 500 lít/phút ở áp suất 6 bar | |
| Mức tiêu thụ điện năng | 3000 W | |
| Kích thước & Trọng lượng | Chiều rộng × Chiều sâu × Chiều cao | 2.288 × 1.395 × 1.840 mm³ |
| Trọng lượng tịnh | 1.860 kg |
Điều khoản sử dụng
Nhiệt độ:Dưới 28°C
Độ ẩm:30% – 70%
Phòng sạch:Hạng 10.000 trở lên
Điện áp:Điện áp 220V cho tất cả thiết bị ngoại trừ lò hàn chân không (380V).
