Máy hàn chip đa chức năng hoàn toàn tự động cho bao bì đa chip COB và COC dạng keo eutectic.

Giới thiệu sản phẩm

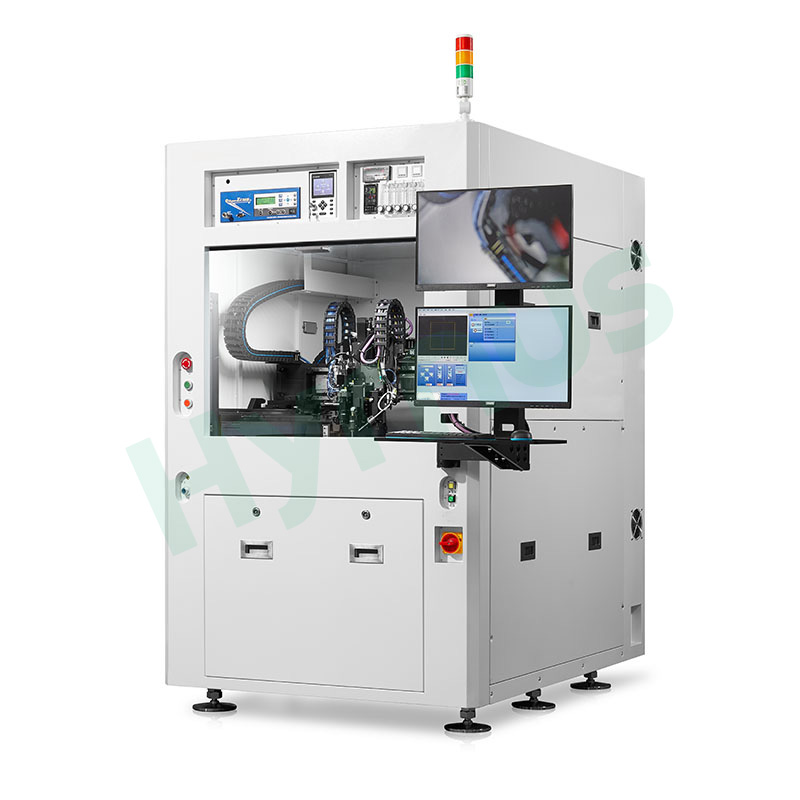

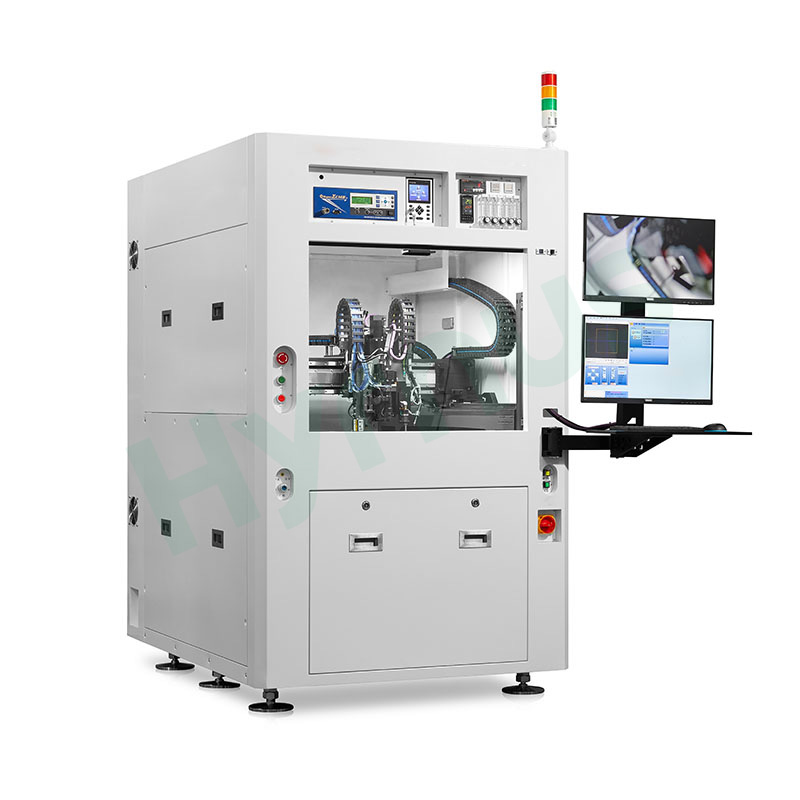

HY-GD800 Máy hàn khuôn đa chức năng hoàn toàn tự động Máy được thiết kế để gắn nhiều chip và đóng gói eutectic trong quy trình COB/COC, hỗ trợ hai phương pháp liên kết: gắn chip bằng cách phân phối keo và liên kết eutectic nhiệt. Được trang bị hệ thống khung kép và hệ thống định vị hình ảnh CCD độ chính xác cao, đầu liên kết có thể tự động chuyển đổi giữa vòi hút và đầu phân phối keo. Tương thích với khay chip 2/4 inch cũng như wafer 6/8 inch với khả năng nạp và dỡ wafer tự động, máy có thể được kết nối với các dây chuyền sản xuất tự động thông qua đường ray băng tải tùy chọn, và tất cả các công thức liên kết đều có thể chỉnh sửa hoàn toàn để sản xuất theo yêu cầu.

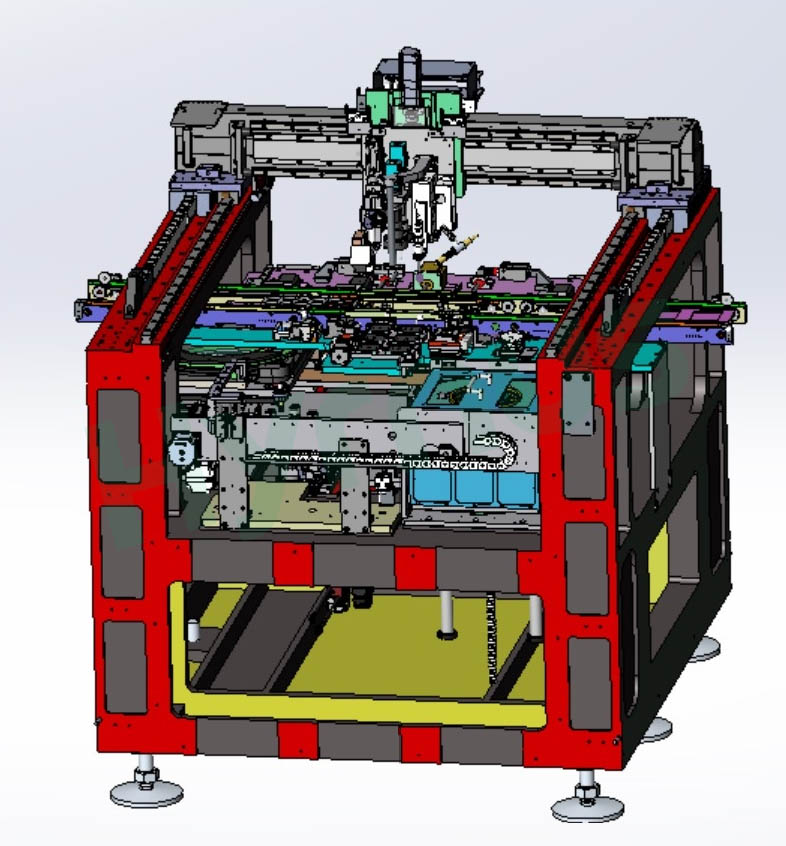

Máy có bốn mô-đun cốt lõi: một khung gantry kép ổn định với hành trình XY 560×560mm và độ lặp lại ±0,5μm, một đầu hàn đa năng với hai CCD, điều khiển lực, phân phối và giám sát tia UV, một bệ xử lý vật liệu có thể cấu hình, và các giá đỡ đa năng với hệ thống tải tự động hai phía để vận hành không người lái. Tổng cộng 12 linh kiện tiêu chuẩn được trang bị để đảm bảo hiệu suất đóng gói độ chính xác cao.

Danh sách linh kiện

Tính năng sản phẩm

1. Được thiết kế cho các quy trình gắn chip đa lớp độ chính xác cao và đóng gói hỗn hợp eutectic.

2. Thích hợp để liên kết các chất nền và chip thông qua phương pháp gắn chip bằng cách phân phối keo hoặc liên kết nhiệt eutectic trong sản xuất COB/COC.

3. Được trang bị hệ thống khung đỡ động cơ tuyến tính kép và hệ thống định vị bằng camera CCD độ chính xác cao để đảm bảo độ chính xác lắp đặt vượt trội.

4. Đầu hàn tự động chuyển đổi giữa vòi hút và đầu phun để xử lý nhiều loại chip khác nhau.

5. Tương thích với khay khuôn tiêu chuẩn 2 inch & 4 inch, tấm wafer 6 inch & 8 inch; hỗ trợ nạp và dỡ wafer tự động.

6. Có thể tùy chọn thêm đường ray băng tải vật liệu để kết nối với máy móc bên ngoài nhằm sản xuất hàng loạt theo dây chuyền.

7. Người dùng có thể tự do tùy chỉnh công thức liên kết, thông số định vị trực quan và trình tự lắp ráp.

Các mô-đun chức năng chính



Tên mô-đun	Sự miêu tả
1. Hệ thống khung giàn dẫn động kép	Sử dụng hệ thống khung máy dẫn động bằng động cơ tuyến tính kép với hành trình XY 560×560mm cho khẩu độ rộng và hành trình dài. Được trang bị đế gang đúc nguyên khối, máy mang lại hoạt động ổn định và độ lặp lại định vị cao ±0,5μm.
2. Bộ phận đầu hàn	Trục Z được điều khiển bằng vít me chính xác và động cơ servo. Hệ thống thị giác CCD kép nhận diện các chip nhỏ đến 0,1×0,1mm. Mô-đun điều khiển lực ZR tự động thay đổi vòi phun với lực liên kết có thể điều chỉnh từ 20–500g. Tích hợp hệ thống phân phối keo, đo chiều cao kép, sấy khô bằng tia UV và hệ thống giám sát CCD thời gian thực.
3. Nền tảng xử lý vật liệu	Cấu hình tiêu chuẩn bao gồm CCD nhìn từ dưới lên, bệ hiệu chuẩn, kho chứa vòi phun và bộ hiệu chuẩn lực. Các phụ kiện tùy chọn: băng tải nội tuyến, kho chứa wafer, bệ eutectic nhiệt độ không đổi và bộ phận tự động nạp/dỡ hàng để tích hợp linh hoạt vào dây chuyền cấp liệu và sản xuất.
4. Phương tiện vận chuyển vật liệu	Tương thích với khay đựng chip tiêu chuẩn 2/4 inch, giá đỡ đế, tấm wafer 6 inch và 8 inch để hỗ trợ sản xuất với nhiều kích thước chip khác nhau.
5. Hệ thống xếp dỡ tự động	Các bộ phận nạp và dỡ hàng với khay dạng lồng có thể được lắp đặt ở cả hai bên máy. Hệ thống cấp liệu và thu gom tự động theo chu kỳ cho phép sản xuất liên tục mà không cần người giám sát.
