Máy dập khuôn tự động với hộp chứa 12 vòi phun cho bao bì dán chip lật

Giới thiệu sản phẩm

HY-GD3000 Máy hàn khuôn tự động Được thiết kế cho tất cả các loại bao bì chip dán với trình tự lắp ráp hoàn toàn có thể lập trình để phù hợp với quy trình sản xuất tùy chỉnh. Nó hỗ trợ nạp và dỡ tự động trên dây chuyền, chứa được các giá đỡ tối đa 300×200mm và đi kèm với 12 đầu phân phối có thể tự động chuyển đổi, 12 vòi hút và 5 chân đẩy, có khả năng xử lý các tấm wafer lên đến 12 inch.

Máy này cung cấp giải pháp phân phối kép bao gồm phân phối bằng ống tiêm và cấp keo nhiều khay, kết hợp với điều khiển lực trục Z khép kín hoàn toàn, mang lại lực liên kết cực tối thiểu 10±1g để bảo vệ các linh kiện nhỏ. Chức năng gắn chip xoay 180 độ được tích hợp để đáp ứng các yêu cầu đóng gói tiên tiến.

Được trang bị hệ thống kiểm tra đa kênh với hình ảnh kép, toàn bộ quy trình lắp ráp được trực quan hóa hoàn toàn, mang lại hiệu suất xử lý nhất quán, ổn định và cực kỳ chính xác cho sản xuất bán dẫn vi mạch quy mô lớn.

Danh sách linh kiện

Tính năng sản phẩm

1. Tương thích với nhiều quy trình đóng gói chip bằng keo dán, quy trình lắp đặt có thể lập trình.

2. Hỗ trợ nạp và dỡ hàng trực tuyến, kích thước đồ gá tối đa: 300×200 mm

3. 12 đầu phun, 12 vòi phun và 5 chốt đẩy có thể tự động thay thế.

4. Có thể xử lý các tấm wafer có kích thước lên đến 12 inch.

5. Hai chế độ phân phối: phân phối bằng ống tiêm và khay đựng nhiều loại keo

6. Điều khiển lực trục Z vòng kín hoàn toàn, lực liên kết tối thiểu: 10±1 g

7. Hỗ trợ gắn chip lật

8. Hình dung toàn bộ quy trình lắp ráp

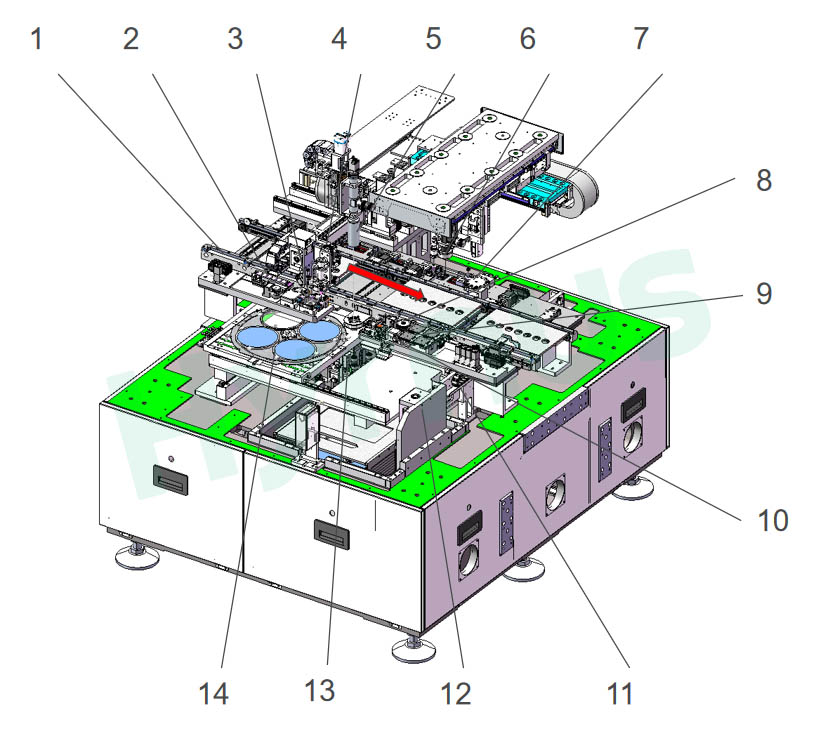

Các mô-đun chức năng chính



Tên thành phần	Sự miêu tả
Tạp chí Mẹo về Băng tải & Liên kết	Băng tải có thể điều chỉnh chiều rộng lên đến 200mm, kẹp cơ khí tại các trạm phân phối và liên kết; hộp chứa vòi phun xoay chứa tối đa 12 vòi phun.
Hộp đựng đầu nhúng và khay đựng keo	Chứa 12 đầu nhúng cho nhiều kích cỡ chấm khác nhau; khay keo kép cho hai loại keo; tự động làm sạch và hiệu chỉnh độ cao cho kim phân phối keo.
Bộ điều khiển phân phối & CCD1	Bộ điều khiển XYZ với CCD cho phép định lượng chính xác cao; hỗ trợ định lượng bằng phương pháp nhúng và bơm tiêm; đo chiều cao tiếp xúc và không tiếp xúc.
Bộ điều khiển liên kết và hệ thống định vị CCD	CCD2 tự động lấy nét cho khuôn dập băng dính xanh, CCD3 để căn chỉnh đế và khuôn dập; bộ điều khiển động cơ tuyến tính XYZR cho chuyển động ổn định; điều khiển lực Z vòng kín hoàn toàn với công tắc vòng lặp vị trí/mô-men xoắn
Mô-đun chip lật, bộ nạp khay chip và CCD4 nhìn từ trên xuống	Nhận dạng mặt sau CCD4 để định vị chip; tùy chọn 180掳 Mô-đun lật, 4 khay wafer 2" không có chức năng lật; cảm biến áp suất hiệu chỉnh lực phun; tấm hiệu chuẩn kiểm tra độ chính xác liên kết.
Hệ thống xếp dỡ băng dính màu xanh dương	Bộ phận kẹp giữ chuyển băng dính màu xanh giữa hộp chứa và khu vực làm việc; bộ phận nâng hộp chứa tự động nạp/dỡ băng dính nhiều lớp màu xanh.
Hệ thống chốt đẩy	Hỗ trợ đẩy khuôn lên trên và bóc khuôn xuống dưới; hộp chứa kim đẩy với 5 bộ để bóc khuôn nhiều kích cỡ.
Bàn làm việc vòng wafer	Mô-đun XY cho phép di chuyển tấm bán dẫn chính xác; chứa được 1 cuộn băng dính màu xanh dương 12 inch hoặc 4 cuộn băng dính màu xanh dương 6 inch để tăng năng suất.
Khung máy	Khung bằng gang và nhôm đúc với phân tích độ cứng và dao động; các chi tiết đúc được xử lý giảm ứng suất đảm bảo hoạt động ổn định lâu dài.
Hệ thống nạp và tháo băng đạn (Tùy chọn)	Tùy chọn nạp/tháo băng tải: khay tự động nạp/tháo để phân phối và liên kết vật liệu trực tuyến; thiết kế kín hoàn toàn ngăn ngừa ô nhiễm vật liệu.
