Máy hàn siêu âm đầu cuối cho dây chuyền sản xuất khung dẫn đồng linh kiện bán dẫn

Giới thiệu sản phẩm

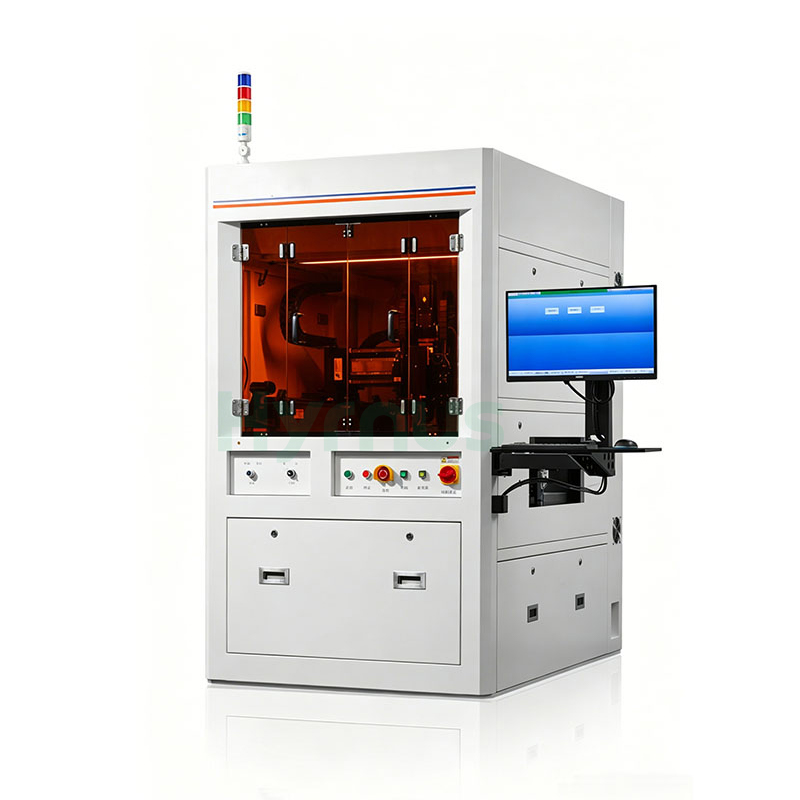

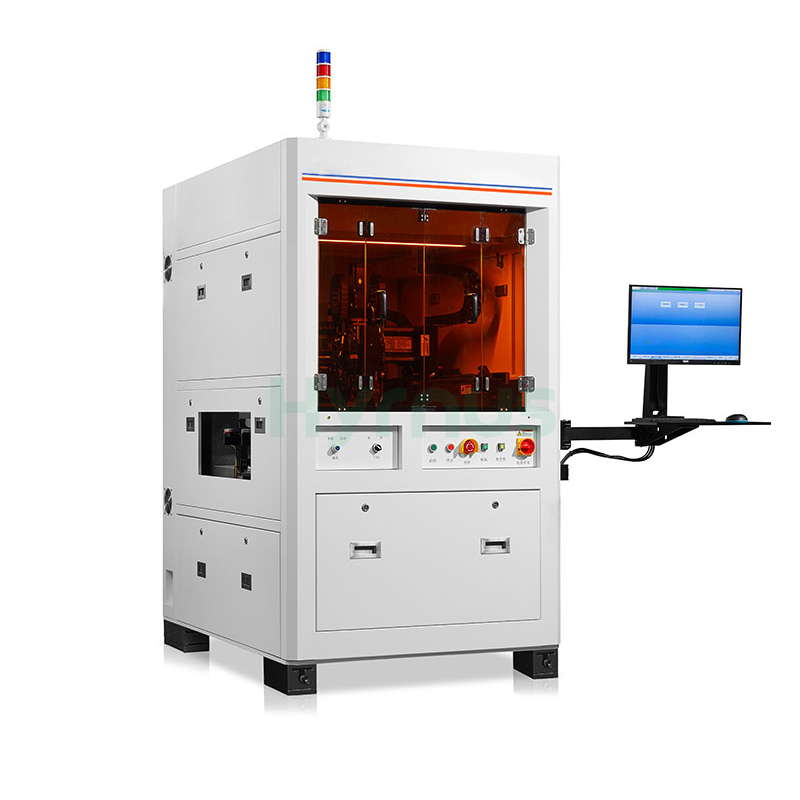

HY-UTB600 Máy hàn siêu âm đầu cuốiĐây là hệ thống hàn siêu âm tự động hoàn toàn với độ chính xác cao, ứng dụng trong lĩnh vực đóng gói bán dẫn công suất năng lượng mới, đáp ứng nhiều yêu cầu hàn khác nhau đối với chất nền đồng, đầu nối đồng dày, bó dây dẫn và thanh dẫn điện. Hệ thống này hoàn toàn phù hợp với quy trình sản xuất hàng loạt các mô-đun công suất, khung dẫn đồng, thiết bị IGBT/MOSFET và các cụm lá đồng nhiều lớp.

Được tích hợp đầy đủ các chức năng tự động hóa trực tuyến, mô-đun giám sát quy trình thời gian thực vòng kín và bàn làm việc xoay 360°, thiết bị này mang lại độ ổn định vượt trội cho các sản phẩm hàn và thời gian chu kỳ sản xuất nhanh với chi phí vận hành và bảo trì dài hạn thấp hơn. Nó được sử dụng rộng rãi trong các dây chuyền sản xuất hàng loạt cho thiết bị điện tử công suất ô tô, chất bán dẫn điều khiển công nghiệp và các linh kiện lưu trữ năng lượng.

Tính năng sản phẩm

Thông số kỹ thuật



Mục	Tham số
Người mẫu	HY-UTB600
Áp lực hàn	150 ~ 650N
Độ chính xác áp suất	±5% (＜100N); ±3% (＞100N)
Chu trình hàn một điểm	＜1,2 giây
Độ bền hàn (Giá trị lực đẩy)	＞85kgf (HPD)
Độ chính xác vị trí hàn	±0,1mm
Thời gian thay đổi vật liệu	≤12 giây
Các chế độ hàn	Nhiều chế độ: Độ sâu, Thời gian, Năng lượng, Độ sâu + Thời gian
Quy trình hàn	Hàn tuyến tính
Tần số siêu âm	20KHz
Công suất siêu âm	2400W
Phạm vi điều chỉnh biên độ	50% ~ 100%
Độ chính xác định vị và hành trình trục X/Y/Z	40060080mm, ±0,01mm
Phạm vi và độ chính xác xoay của bàn làm việc	0 ~ 360°, ±0,01°
Kích thước và trọng lượng tổng thể	1100*1720*1980mm, 1800kg
