Máy hàn chân siêu âm dùng để hàn tự động các đầu nối đa hình dạng.

Giới thiệu sản phẩm

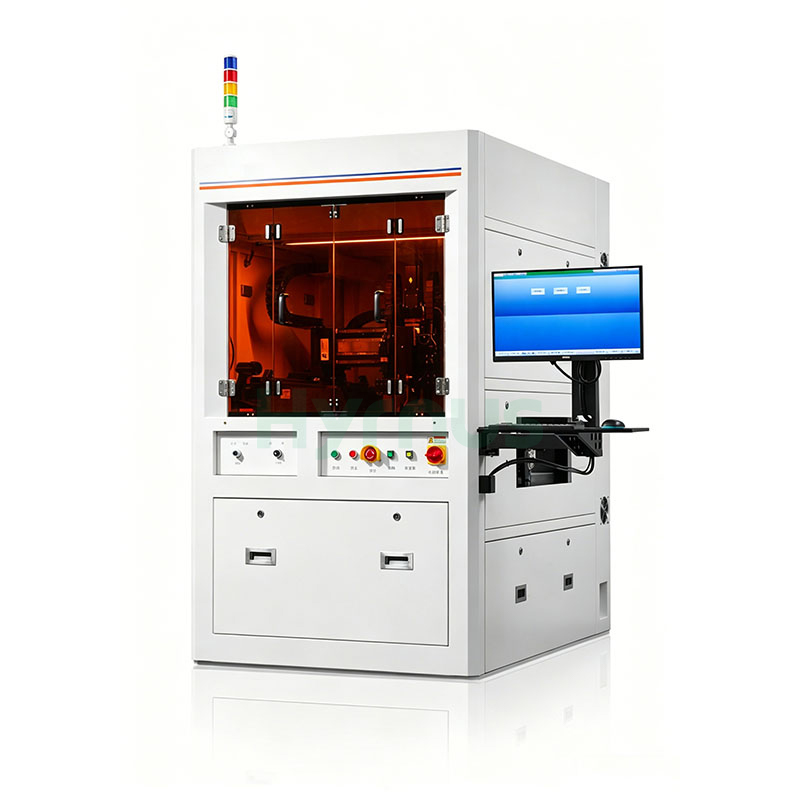

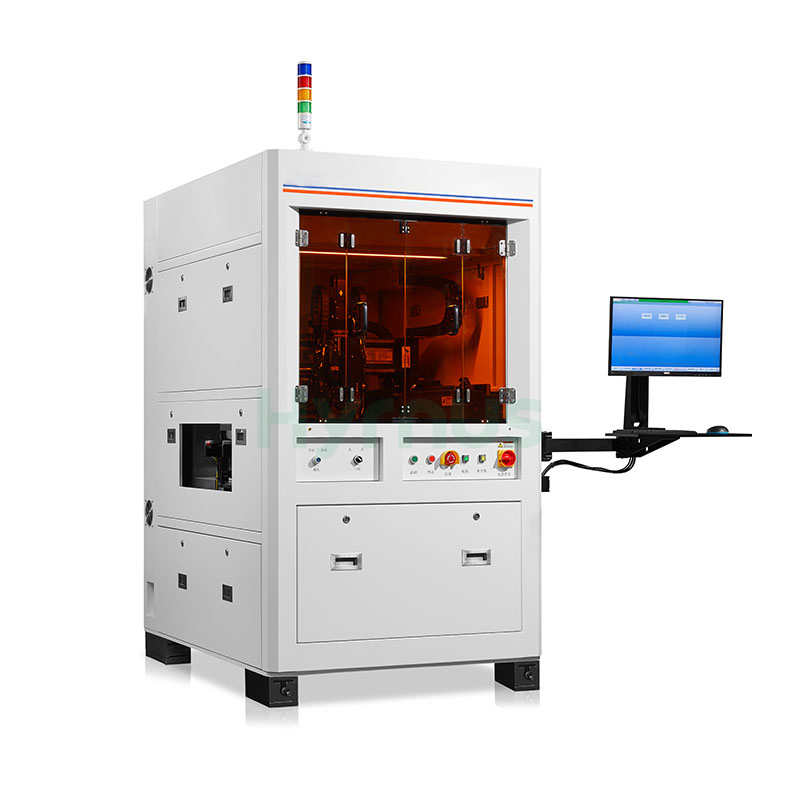

HY-UPB600 Máy hàn chốt siêu âm tự động Máy hàn xoắn chuyên nghiệp này là giải pháp hàn tối ưu cho tất cả các loại đầu nối chân cắm. Thiết bị tích hợp các chức năng tự động nạp liệu, định vị, hàn và làm sạch phôi để đạt được hoạt động hàn hoàn toàn tự động. Được trang bị hệ thống siêu âm công suất cao 35KHz, máy cung cấp áp suất hàn ổn định và độ bền liên kết tuyệt vời, được sử dụng rộng rãi để sản xuất các chân cắm kết nối, đầu nối dây dẫn năng lượng mới và các linh kiện lắp ráp điện tử.

Máy hỗ trợ nhiều chế độ hàn tùy chỉnh, tương thích với các loại chân hàn tròn, chân hàn mắt cá, chân hàn vuông và đế chân hàn có nhiều thông số kỹ thuật khác nhau. Việc giám sát áp suất, năng lượng và thời gian hàn theo thời gian thực đảm bảo chất lượng sản phẩm đồng đều và giảm đáng kể tỷ lệ sản phẩm lỗi trong sản xuất hàng loạt.

Tính năng sản phẩm

Thông số kỹ thuật



Mục	Thông số kỹ thuật
Áp lực hàn	50~500N
Độ chính xác áp suất	<100N (±5%); >100N (±3%)
Chu trình hàn một điểm	<2,5 giây
Độ bền hàn (Lực đẩy)	>30kgf (Φ2mm)
Độ chính xác vị trí hàn	±0,1mm
Thời gian thay đổi vật liệu	≤12 giây
Các chế độ hàn	Độ sâu, Thời gian, Năng lượng, Độ sâu + Thời gian, v.v.
Quy trình hàn	Hàn mô-men xoắn
Tần số siêu âm	35kHz
Công suất siêu âm	1200W
Phạm vi điều chỉnh biên độ	50%~100%
Độ chính xác định vị và hành trình trục X/Y/Z	350*600*80mm, ±0.01mm
Các vật thể hàn	Ghim (Ghim tròn liền khối, ghim mắt cá, ghim vuông, đế ghim)
Kích thước và trọng lượng thiết bị	1100 x 1720 x 1980mm, 1800kg
