Máy phân phối keo epoxy và máy ghép chip-to-wafer

Giới thiệu sản phẩm

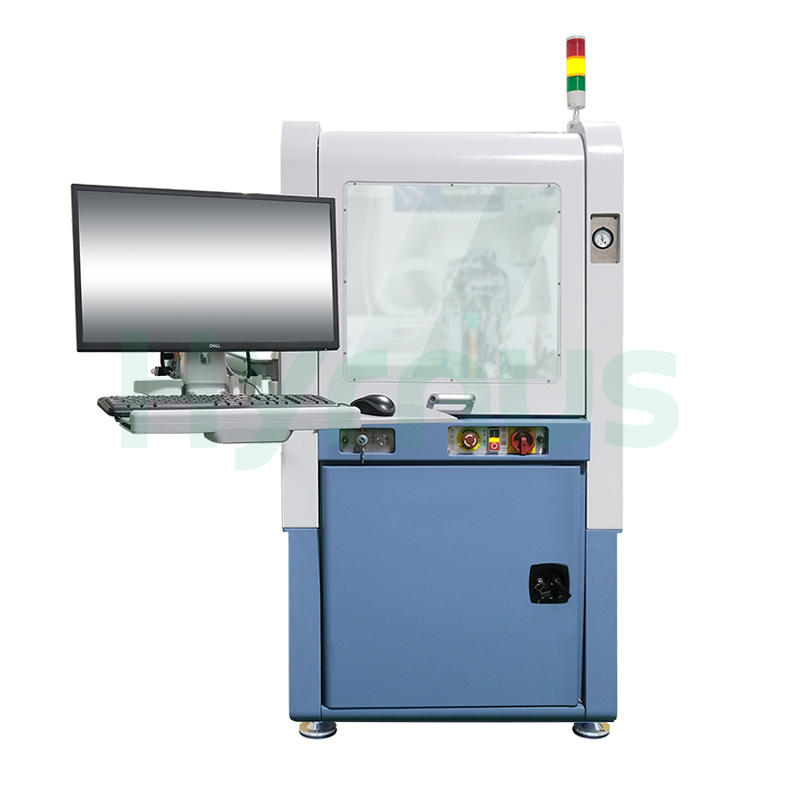

HY-DB300Máy phân phối và dán khuôn hoàn toàn tự động Hệ thống tích hợp phân phối chính xác, đặt chip và liên kết chip trong một nền tảng tự động duy nhất dành cho đóng gói bán dẫn tiên tiến. Được thiết kế cho các ứng dụng đa chip và chip-to-wafer, hệ thống hỗ trợ các wafer lên đến 8 inch và kích thước chip từ 0,2 × 0,2 mm đến 15 × 15 mm. Hệ thống kết hợp lập bản đồ wafer, thị giác phóng đại kép, hiệu chỉnh tâm theo thời gian thực và nhiều phương pháp nhận dạng PR để đạt được độ chính xác định vị ±3 μm ở mức 3σ. Hệ thống cũng hỗ trợ liên kết đa tham chiếu linh hoạt, đo chiều cao tiếp xúc với độ chính xác ±1 μm và xếp chồng chip 3D lên đến 5 mm. Lực liên kết có thể điều chỉnh từ 15 đến 500 g với độ chính xác điều khiển ±2 g. Với khả năng gắp và đặt lên đến 1.200 UPH và khả năng tương thích với phòng sạch Class 100 tùy chọn, HY-DB300 phù hợp cho các mạch lai, MCM, thiết bị quang điện tử và các cụm lắp ráp điện tử độ chính xác cao khác.

Hiệu suất thiết bị

Ứng dụng

* Mô-đun đa chip

*Lắp ráp ở cấp độ wafer

*Xếp chồng chip 3D

*Mạch lai

*Thiết bị quang điện tử độ chính xác cao



Thông số kỹ thuật

KHÔNG.	Tham số	Thông số kỹ thuật
1.	Độ chính xác của việc kiểm soát lực	±2 g
2.	Độ chính xác vị trí	±3 μm @ 3σ
3.	Độ chính xác góc	±0,15° @ 3σ
4.	Độ chính xác của phép đo chiều cao	±1 μm
5.	Kích thước wafer	8 inch (tương thích với 4 inch và 6 inch)
6.	Kích thước chip	Kích thước tối thiểu: 0,2mm × 0,2mm, kích thước tối đa: 15mm × 15mm
7.	Kích thước vòng wafer / tấm từ	2 inch
8.	Số lượng vòng wafer / tấm từ	20 đơn vị (có thể mở rộng lên 30 đơn vị)
9.	Phạm vi di chuyển	Trục X: 360mm, trục Y: 657mm, trục Z: 300mm
10.	Điện áp đầu vào	220V ± 10% @ 50/60Hz
11.	Công suất định mức	1 kW
12.	Kích thước (Rộng × Sâu × Cao)	1300mm × 1570mm × 1900mm
13.	Van phân phối	Van điều khiển khí nén chính xác Wuwei SUPER-ICMIII
14.	Số lượng vòi phun	12 (bao gồm cả đo chiều cao)
15.	Phương pháp đo chiều cao	Loại liên hệ
16.	Loại keo dán	Keo epoxy
17.	Kích thước ống tiêm	3cc, 5cc, 10cc
18.	Đường kính kim tiêm tối thiểu	Ø0,25 mm
19.	Lực liên kết	15~500 g
20.	UPH	1200 (chỉ áp dụng cho hình thức tự chọn và đặt hàng)
21.	Hệ điều hành	Windows
22.	Yêu cầu về khí nén	0,4~0,6 MPa
23.	Áp suất đường ống chân không	≤ -85 kPa
24.	Trọng lượng tịnh	1,35 tấn
