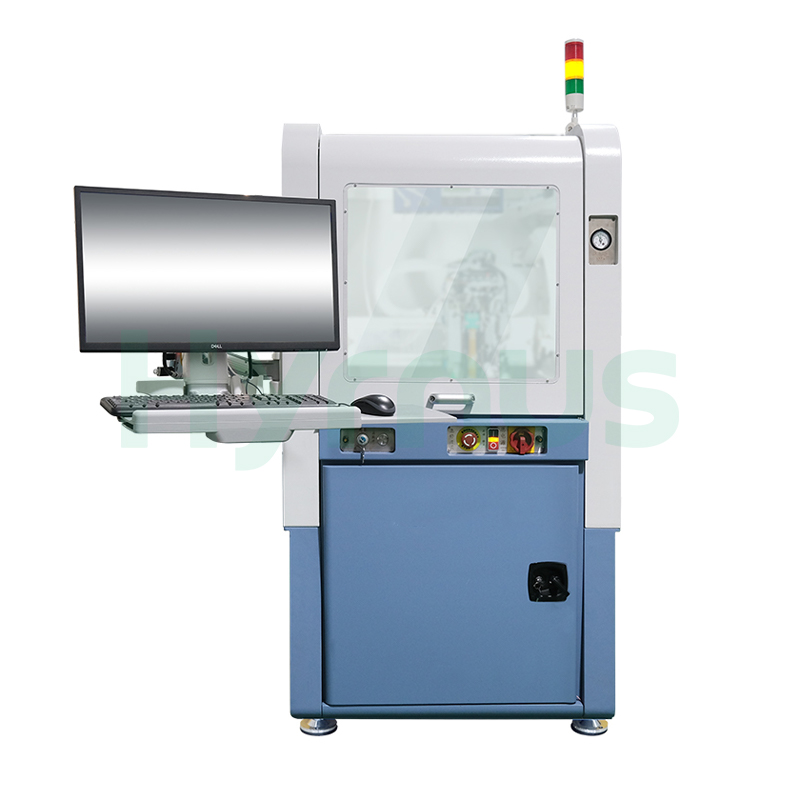

Máy hàn khuôn epoxy đa chip khoang sâu tự động

Giới thiệu sản phẩm

HY-PB300Máy dán khuôn epoxy hoàn toàn tự độngMáy này được thiết kế đặc biệt cho các quy trình đặt chip tự động hoàn toàn đa chip trong việc đóng gói linh kiện điện tử và được công nhận là thiết bị quan trọng trong sản xuất linh kiện điện tử. Nó chủ yếu được sử dụng trong lắp ráp các mạch lai, mô-đun COB (Chip-on-Board), MCM (Multi-Chip Modules), thiết bị MEMS, thiết bị/mô-đun RF, linh kiện quang điện tử, thiết bị vi sóng, linh kiện cấp quân sự, thiết bị quang điện tử cao cấp và mô-đun điện tử ô tô.

Hiệu suất thiết bị

Thông số kỹ thuật

KHÔNG.	Tham số	Thông số kỹ thuật
1.	Độ chính xác vị trí	±3 μm @ 3σ
2.	Độ chính xác góc	±0,15° @ 3σ
3.	Độ chính xác của phép đo khoảng cách	±1 μm
4.	Kích thước chip	Kích thước tối thiểu: 0,2mm × 0,2mm, Kích thước tối đa: 15mm × 15mm
5.	Khay/Đĩa nướng bánh waffle	2 inch, tương thích với 4 inch
6.	Số lượng khay/đĩa bánh waffle	30 đơn vị 2 inch, hoặc 22 đơn vị 2 inch + 20 đơn vị 4 inch
7.	Độ sâu khoang tối đa	15 mm
8.	Số lượng vòi phun	12 (bao gồm cả đo chiều cao)
9.	Phạm vi di chuyển	Trục X: 386mm, trục Y: 716mm, trục Z: 50mm
10.	Van phân phối	Van điều khiển điện chính xác Wuwei SUPER-ZCMIII
11.	Điện áp đầu vào	220V ± 10% @ 50/60Hz
12.	Công suất định mức	1 kW
13.	Kích thước (Rộng × Sâu × Cao)	970mm × 1570mm × 2040mm
14.	Phạm vi hiệu chuẩn	Tối đa 15 mm
15.	Phương pháp đo chiều cao	Loại liên hệ
16.	Loại keo dán	Keo epoxy
17.	Kích thước ống tiêm	3cc, 5cc, 10cc
18.	Đường kính kim tiêm tối thiểu	Ø0,25 mm
19.	Lực liên kết	15~500 g
20.	Độ chính xác của việc kiểm soát lực	±2 g
21.	UPH	1200 (chỉ áp dụng cho hình thức tự chọn và đặt hàng)
22.	Hệ điều hành	Windows
23.	Yêu cầu về khí nén	0,4~0,6 MPa
24.	Áp suất đường ống chân không	≤ -85 kPa



Điều khoản sử dụng

No	Mục	Yêu cầu
1.	Kích thước (Rộng × Sâu × Cao)	970mm × 1570mm × 2040mm (không bao gồm không gian màn hình)
2.	Trọng lượng thiết bị	1600 kg
3.	Nhiệt độ môi trường xung quanh	Nhiệt độ phòng bình thường (20°C ~ 24°C); vận hành ở nhiệt độ cao sẽ ảnh hưởng đến tuổi thọ thiết bị.
4.	Yêu cầu về khí nén	Áp suất: 0,4~0,6 MPa, lưu lượng: >150 L/phút (xử lý khô, loại bỏ bụi, tách dầu-nước, điều chỉnh áp suất); đường kính ngoài ống dẫn khí: 10 mm
5.	Áp suất đường ống chân không	≤ -85 kPa
6.	Độ ẩm môi trường xung quanh	<Độ ẩm tương đối 60%
7.	Rung động môi trường	Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động.
8.	Tiếp đất	Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất.
9.	Người khác	- Đảm bảo nguồn điện được đặt gần máy.
		- Sau khi lắp đặt tại công trường, cần phải tiến hành san lấp mặt bằng chính xác bằng dụng cụ đo độ cao.
		- Không sử dụng máy ở những khu vực có tiếng ồn lớn, rung động mạnh, nhiệt độ cao hoặc bị nhiễm dầu.
		- Tránh lắp đặt máy gần quạt làm mát, lỗ thông gió hoặc các nguồn gây ô nhiễm dầu.
10.	Điện áp	Điện áp xoay chiều 220V ± 10%
11.	Tính thường xuyên	50/60 Hz
12.	Tiếp đất	Phải được nối đất
13.	Quyền lực	≥ 1000 W
14.	Thông số kỹ thuật giao diện	10A, Một pha, 3 dây
