Máy gắn chip đa năng, máy hàn chip tự động cho hệ thống trong gói (System-in-Package)

Giới thiệu sản phẩm

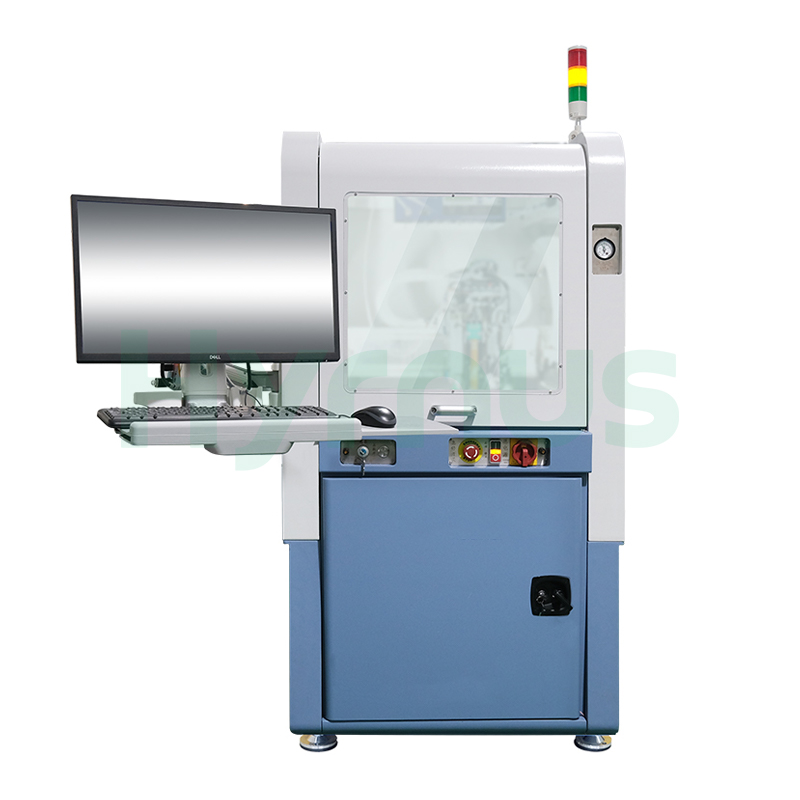

HY-DA300Máy gắn khuôn đa chipMáy được thiết kế cho quy trình đặt nhiều chip trong đóng gói linh kiện điện tử. Máy sử dụng nền tảng dẫn động kép kiểu khung giàn để đảm bảo độ chính xác đặt chip cao và hoạt động ổn định, hỗ trợ đặt nhiều chip hoàn toàn tự động cho lắp ráp hệ thống trong gói (SCP). Máy được trang bị định vị bằng thị giác trên và dưới, điều khiển lực chính xác cao lên đến ±2 g và đo chiều cao cơ học trực tuyến với độ chính xác lên đến ±1 μm. Với bộ thay vòi phun ngang nhanh, đĩa quay 12 vòi phun tùy chọn, hoạt động trên dây chuyền băng tải và hỗ trợ thu thập dữ liệu SECS/GEM, máy phù hợp cho các mạch lai, COB, MCM, MEMS, RF và các mô-đun quang điện tử.

Hiệu suất thiết bị

Thông số kỹ thuật

KHÔNG.	Tham số	Thông số kỹ thuật
1.	Độ chính xác vị trí	±3 μm @ 3σ
2.	Độ chính xác góc	±0,15° @ 3σ
3.	Độ chính xác của phép đo chiều cao	±1 μm
4.	Kích thước chip	Kích thước tối thiểu: 0,2mm × 0,2mm, Kích thước tối đa: 15mm × 15mm
5.	Khay nướng bánh quế / Khay từ tính Kích thước	2 inch, 4 inch
6.	Số lượng khay nướng bánh quế / Khay trống từ tính	22 đơn vị 2 inch + 2 đơn vị 4 inch; hoặc 30 đơn vị 2 inch
7.	Số lượng vòi phun	12
8.	Phạm vi di chuyển	Trục X: 386mm, trục Y: 716mm, trục Z: 50mm
9.	Độ sâu tối đa	15 mm
10.	Phạm vi độ sâu khoang	Tối đa 15 mm
11.	Phương pháp đo chiều cao	Loại liên hệ
12.	Lực liên kết	15~500 g
13.	Độ chính xác của việc kiểm soát lực	±2 g
14.	UPH	1200
15.	Hệ điều hành	Windows
16.	Điện áp đầu vào	220V ± 10% @ 50/60Hz
17.	Công suất định mức	1 kW
18.	Kích thước (Rộng × Sâu × Cao)	970mm × 1570mm × 2040mm
19.	Yêu cầu về khí nén	0,4~0,6 MPa
20.	Áp suất đường ống chân không	≤ -85 kPa
21.	Trọng lượng tịnh của thiết bị	1,3 T



Điều khoản sử dụng

No	Mục	Yêu cầu
1.	Kích thước (Rộng × Sâu × Cao)	970mm × 1570mm × 2040mm (không bao gồm không gian màn hình)
2.	Trọng lượng thiết bị	1300 kg
3.	Nhiệt độ môi trường xung quanh	Nhiệt độ phòng bình thường (20°C ~ 24°C); vận hành ở nhiệt độ cao sẽ ảnh hưởng đến tuổi thọ thiết bị.
4.	Yêu cầu về khí nén	Áp suất: 0,4~0,6 MPa, lưu lượng: >150 L/phút (xử lý khô, loại bỏ bụi, tách dầu-nước, điều chỉnh áp suất); đường kính ngoài ống dẫn khí: 10 mm
5.	Áp suất đường ống chân không	≤ -85 kPa
6.	Độ ẩm môi trường xung quanh	<Độ ẩm tương đối 60%
7.	Rung động môi trường	Rung động có thể ảnh hưởng đến độ chính xác của thiết bị; hãy tránh xa các nguồn gây rung động.
8.	Tiếp đất	Phải được nối đất đúng cách. Tuân thủ các quy định địa phương về thông số kỹ thuật nối đất.
9.	Người khác	- Đảm bảo nguồn điện được đặt gần máy.
		- Sau khi lắp đặt tại công trường, cần phải tiến hành san lấp mặt bằng chính xác bằng dụng cụ đo độ cao.
		- Không sử dụng máy ở những khu vực có tiếng ồn lớn, rung động mạnh, nhiệt độ cao hoặc bị nhiễm dầu.
		- Tránh lắp đặt máy gần quạt làm mát, lỗ thông gió hoặc các nguồn gây ô nhiễm dầu.
10.	Điện áp	Điện áp xoay chiều 220V ± 10%
11.	Tính thường xuyên	50/60 Hz
12.	Tiếp đất	Phải được nối đất
13.	Quyền lực	≥ 1000 W
14.	Thông số kỹ thuật giao diện	10A, Một pha, 3 dây
