Máy hàn chip đa chức năng độ chính xác cao dùng để gắn chip.

Máy hàn chip HY-MD660 pChủ yếu được sử dụng để gắn chip và các thiết bị điện tử trong ngành điện tử ô tô, hàng không vũ trụ, LiDAR, RF, linh kiện TR, điện tử tiêu dùng và các lĩnh vực khác, tương thích với nhiều định dạng cấp chip/thiết bị khác nhau và hỗ trợ đặt chip hoàn toàn tự động.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-MD660
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy hàn chip đa chức năng độ chính xác cao dùng để gắn chip.

Giới thiệu sản phẩm

Máy hàn chip HY-MD660Áp dụng cấu trúc khung giàn trên cao độc đáo trong ngành, nó cung cấp giải pháp liên kết chip với phạm vi di chuyển lớn hơn, kích thước thiết bị nhỏ gọn hơn và độ chính xác ổn định hơn.

Có khả năng đạt được độ chính xác cao trong việc ghép chip với độ chính xác ±5μm, đáp ứng yêu cầu của bạn về quy trình ghép chip đa chức năng và độ chính xác cao.

Các ứng dụng chính

Bao bì đa chip (mặt hướng lên và mặt lật)

Các thành phần TR

DCIAC (Các thành phần ứng dụng kết nối và trung tâm dữ liệu)

Mô-đun vi sóng

Mô-đun quang học

Bao bì bán dẫn tổng quát

Các tính năng kỹ thuật chính

Liên kết chip độ chính xác cao ±5µm

Độ chính xác vị trí: ±5µm @3σ

Độ chính xác quay: ±0,1° @3σ die bonder

Độ chính xác thị giác tối đa: 1,7µm

Diện tích làm việc: 300 × 200 mm

Mô-đun đo chiều cao bằng laser không tiếp xúc (tùy chọn)

Phân phối / Nhúng

Hỗ trợ phân phối

Hỗ trợ các quy trình phun phủ và nhúng. die bonding machine

Hỗ trợ thay thế tự động tối đa 5 vòi phun nhúng EA.

Hỗ trợ quy trình "đặt rồi phân phối"

Khả năng tương thích đa chip

Hỗ trợ thay thế tự động tối đa 14 vòi phun EA. die attach machine

Hỗ trợ thay thế tự động tối đa 5 chốt đẩy EA.

Tự động hiệu chuẩn

Hỗ trợ hiệu chuẩn độ chính xác tự động die attach equipment

Hỗ trợ bù biến dạng nhiệt tự động

Thông số kỹ thuật

Mục	Thông số
Tên	Máy hàn khuôn đa chức năng độ chính xác cao
Người mẫu	HY-MD660
Độ chính xác vị trí	±5 µm @ 3σ (chip hiệu chuẩn)
Độ chính xác quay	±0,1° @ 3σ
CPH	CPH ±10 µm: 2500 (khuôn tiêu chuẩn)
	CPH ±7 µm: 1500 (khuôn tiêu chuẩn)
	CPH ±5 µm: 1000 (khuôn tiêu chuẩn)
Kích thước khuôn	0,15~50 mm
Kích thước chất nền tối đa	300 × 200 mm
Lực lượng liên kết	Tùy chọn: 10~1000 gf, 50~5000 gf
Các chất nền được hỗ trợ	FR4, khung dẫn, dải, giá đỡ, thuyền, gốm sứ, tấm wafer
Các loại chip được hỗ trợ	Vòng wafer, Gói waffle, Gói gel, Bộ cấp liệu, Vòng mở rộng wafer, Khay
Kích thước thiết bị	2510 × 1450 × 1700 mm (bao gồm cả bộ phận nạp/dỡ hàng)
Trọng lượng thiết bị	2000 kg
Nguồn điện	220 V 50/60 Hz / 2.5 kVA
Môi trường hoạt động	23±3°C / 40%~60% RH

Chi tiết sản phẩm

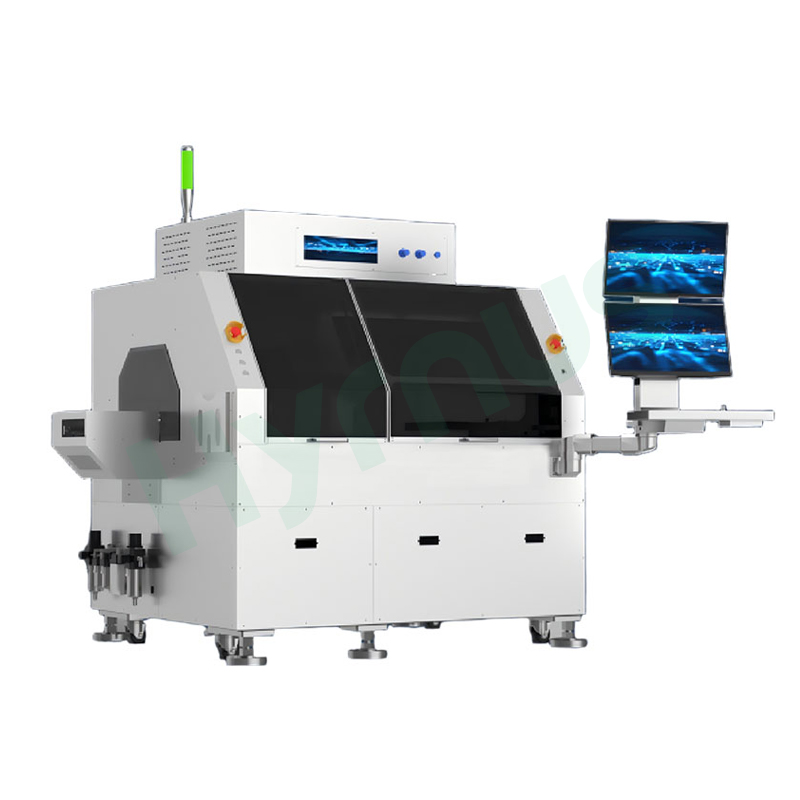

die attach machine
