Máy hàn eutectic tốc độ cao cho truyền thông quang học

HY-OE3200 Máy hàn eutectic được thiết kế để hàn eutectic các thiết bị điện, đèn LED, linh kiện truyền thông quang học như LD, PD/TIA, v.v., hỗ trợ nhiều định dạng chip/thiết bị với khả năng định vị hoàn toàn tự động.Trong các lĩnh vực truyền thông quang học, thiết bị điện tử công suất và đóng gói LED, độ chính xác khi bố trí và hiệu quả sản xuất quyết định trực tiếp đến hiệu năng thiết bị và chi phí sản xuất.

Liên kết eutectic độ chính xác cao cho bộtthiết bị er, LECác linh kiện quang học như Ds, và các linh kiện truyền thông quang như COC/COS, LD, TIA, PD, v.v.

Thông số kỹ thuật

Mục	Thông số kỹ thuật
Tên	Máy hàn eutectic tốc độ cao cho truyền thông quang học
Người mẫu	HY-OE3200
Độ chính xác vị trí	Độ chính xác vị trí X/Y: ±1,5 μm @ 3σ (khuôn hiệu chuẩn)
CPH (±1,5 μm)	500 (khuôn tiêu chuẩn, thời gian gia nhiệt = 7 giây)
Kích thước khuôn	0,2–3 mm
Loại chất nền	Lớp nền đơn, kích thước 0,5–20 mm
Lực lượng liên kết	10–1000 gf
Các phương pháp cấp khuôn được hỗ trợ	Gói bánh quế, Gói gel, Vòng giãn nở bánh quế, Khay
Kích thước thiết bị	2200 × 1450 × 1750 mm (bao gồm cả mô-đun xếp dỡ hàng)
Trọng lượng thiết bị	2300 kg
Môi trường hoạt động	23 ± 3°C / 40%–60% RH

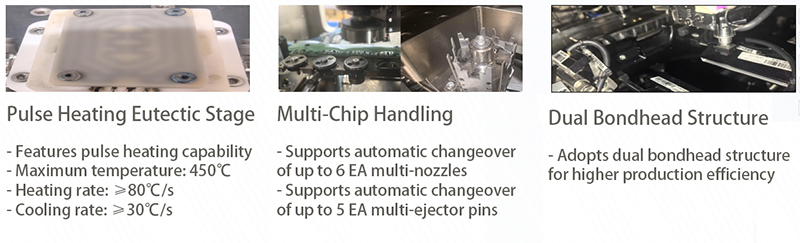

Chi tiết sản phẩm
