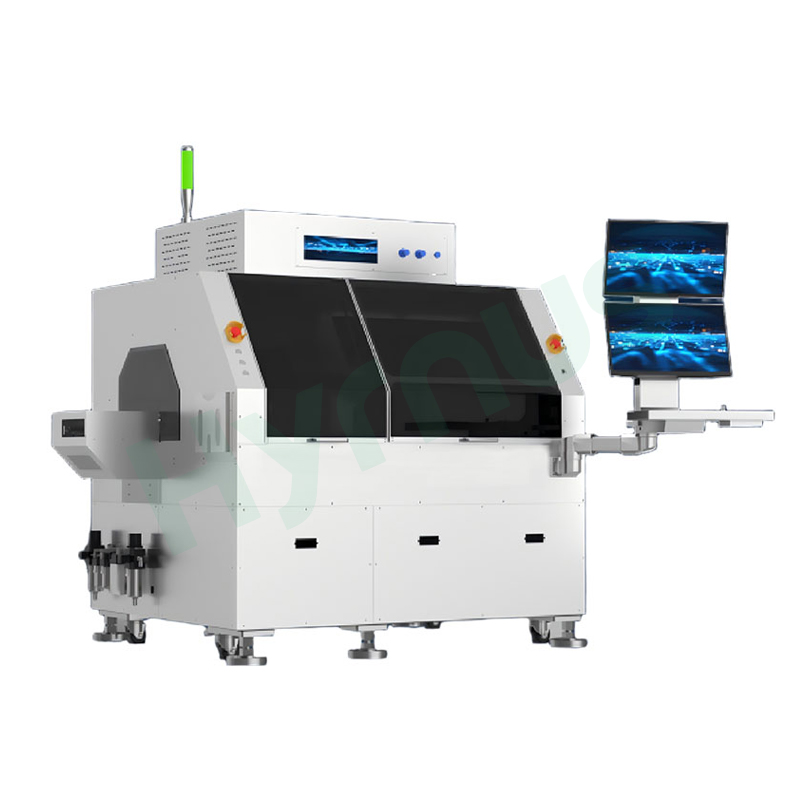

Máy hàn chip hiệu suất cao MINI dành cho chip và thiết bị điện tử

Áp dụng cấu trúc khung giàn trên cao độc đáo trong ngành, thiết bị này cung cấp giải pháp liên kết chip với phạm vi di chuyển lớn hơn, kích thước thiết bị nhỏ hơn và độ chính xác ổn định hơn.

Công nghệ này cho phép liên kết chip với độ chính xác cao trên toàn cầu ở mức ±5µm, đáp ứng yêu cầu của bạn về quy trình liên kết chip có độ chính xác cao, đa chức năng và khả năng tương thích cao.

Liên kết chip độ chính xác cao ±5µm

Độ chính xác vị trí: ±5µm @3σ

Độ chính xác quay: ±0,1° @3σ

Độ chính xác thị giác tối đa: 1,7µm

Diện tích làm việc: 300 × 200 mm

Mô-đun đo chiều cao bằng laser không tiếp xúc (tùy chọn)

---

Khả năng tương thích đa chip

Hỗ trợ thay thế tự động tối đa 14 vòi phun EA.

Hỗ trợ thay thế tự động tối đa 5 chốt đẩy EA.

---

Bondhead Dispensing

Chức năng phân phối đầu hàn tích hợp

Hỗ trợ quy trình "đặt rồi phân phối"

Thông số kỹ thuật



Mục	Thông số
Tên	Máy hàn khuôn đa chức năng độ chính xác cao
Người mẫu	HY-MD660M
Độ chính xác quay	±0,1° @ 3σ (khuôn hiệu chuẩn)
Độ chính xác vị trí	Độ chính xác vị trí X/Y: ±5µm @ 3σ (khuôn hiệu chuẩn)
Phạm vi xoay	Góc xoay của đầu hàn: 0~360°
CPH	CPH ±10µm: 2500 (khuôn tiêu chuẩn)
	CPH ±7µm: 1500 (khuôn tiêu chuẩn)
	CPH ±5µm: 1000 (khuôn tiêu chuẩn)
Kích thước khuôn	0,15~50 mm
Kích thước chất nền tối đa	300 × 200 mm
Lực lượng liên kết	Tùy chọn: 10~1000 gf, 50~5000 gf
Các chất nền được hỗ trợ	FR4, khung dẫn, dải, giá đỡ, thuyền, gốm sứ, tấm wafer
Các loại chip được hỗ trợ	Vòng wafer, Gói waffle, Gói gel, Bộ cấp liệu, Vòng mở rộng wafer, Khay
Kích thước thiết bị	2190 × 1450 × 1700 mm (bao gồm cả bộ phận nạp/dỡ hàng)
Trọng lượng thiết bị	2000 kg
Nguồn điện	220 V 50/60 Hz / 2.5 kVA
