Máy hàn chip hoàn toàn tự động cho việc đóng gói IC.

Thiết bị hàn chip HY-LD512 là máy hàn chip hoàn toàn tự động được thiết kế đặc biệt cho việc hàn và đóng gói chip IC.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-LD512
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy hàn khuôn hoàn toàn tự động dùng cho đóng gói ICg

Giới thiệu sản phẩm

Máy hàn chip HY-LD512 hỗ trợ xử lý wafer 12 inch và 8 inch, tương thích với khung dẫn mật độ cao nhiều kích cỡ khác nhau cho các ứng dụng gắn kết, bao gồm QFN, SOP và các loại bao bì khác.

Hệ thống phần cứng

Cơ chế nhặt đồ cải tiến

Giải pháp tăng tốc hàng đầu trong ngành

Cấu trúc được tối ưu hóa với độ chính xác vượt trội.

Độ chính xác lên đến 20 μm khi hoạt động ở tốc độ cao.

Tốc độ tối đa lên đến 14 km/h

Thiết kế đa chức năng cho các ứng dụng trong nhiều ngành công nghiệp.

Hệ thống thị giác

Hỗ trợ nhiều tùy chọn cấu hình

Tương thích với nhiều kích thước sản phẩm khác nhau: 1.0×1.0–3.5×3.5 mm

Thuật toán nhận dạng hình ảnh tự phát triển

Đặc điểm thiết bị

Sử dụng hệ thống điều khiển phân phối độc lập để kiểm soát lượng keo chính xác hơn; được trang bị 2 loại vòi phun (kích thước chip tương thích: 0,5–5 mm)

Đầu hàn khuôn dẫn động tuyến tính độ chính xác cao; vòng momen xoắn cuộn dây âm thanh để kiểm soát áp suất hàn khuôn chính xác.

Nền tảng tìm kiếm chip độ chính xác cao; hệ thống hiệu chỉnh góc chip điều khiển bằng động cơ servo, với hệ thống mở rộng wafer tự động (12 inch).

Phát hiện lỗi khuôn chân không; với chức năng kiểm tra chất lượng trước và sau khi ghép khuôn.

Máy tính công nghiệp điều khiển hoạt động thiết bị, đơn giản hóa việc vận hành thiết bị tự động hóa.

Được trang bị chức năng lập bản đồ wafer

Đầu hàn có khả năng xoay 360°

Hệ thống đẩy kết hợp một chốt và nhiều chốt

Ổ cắm bảo vệ chống tĩnh điện (để kết nối dây đeo cổ tay) trên thiết bị

Một ổ cắm điện 220V có nắp bảo vệ trên thiết bị (để cấp điện cho các thiết bị điện khác)

Quạt ion hóa tích hợp

Thông số kỹ thuật chính

Thông số kỹ thuật dòng HY-LD512
Chức năng hệ thống
Khả năng tương thích wafer	Bánh wafer 8" / 12"
Thông lượng (UPH)	Tối đa 230 MS (tùy thuộc vào kích thước chip và giá đỡ khung dẫn) / 14.000 UPH
Độ chính xác của việc gắn khuôn	±20 µm
Độ chính xác quay của khuôn	Kích thước chip ≥ 1 mm: ±1°Kích thước chip < 1 mm: ±3°
Các quy trình được hỗ trợ	FOWLP, Liên kết khuôn, Liên kết kẹp
Cấu hình thiết bị
Phạm vi kích thước chip	0,25 × 0,25 mm – 10 × 10 mm
Kích thước wafer tối đa	12"
Hiệu chỉnh góc wafer tối đa	±180°
Nghị quyết	1 µm
Giá đỡ khung chính
Chiều dài khung dẫn	110 mm – 300 mm
Chiều rộng khung chì	30 mm – 100 mm
Độ dày khung chì	0,12 mm – 0,76 mm
Hệ thống nhận dạng hình ảnh
Mức độ xám	Thang độ xám 256 cấp độ
Nghị quyết	656 × 492 pixel
Độ chính xác nhận dạng	±0,025 triệu @ phạm vi quan sát 50 triệu
Thông số điện
Điện áp / Tần số	Điện áp xoay chiều 220V ±5% / 50 Hz
Công suất định mức	2500 W
Yêu cầu về khí nén	0,5 MPa (tối thiểu)
Tiêu thụ không khí	40 L/phút
Kích thước cơ khí
Kích thước (L) × W × H)	L 2300 × W 1400 × Cao 1550 mm
Cân nặng	2000 kg

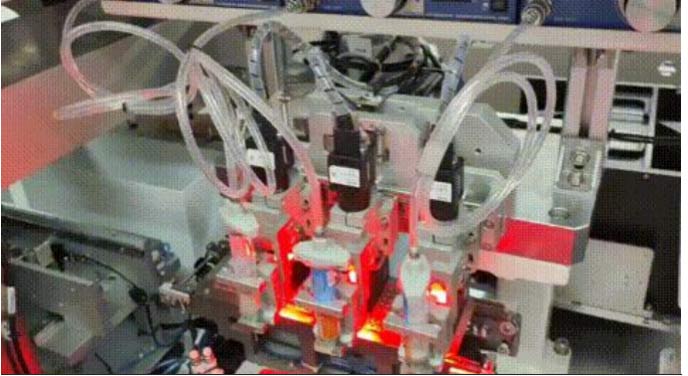

Các trường hợp ứng dụng của khách hàng（Vận hành máy hàn khuôn）
