Máy hàn chip tuyến tính hiệu suất cao dòng sản phẩm dành cho đóng gói IC.

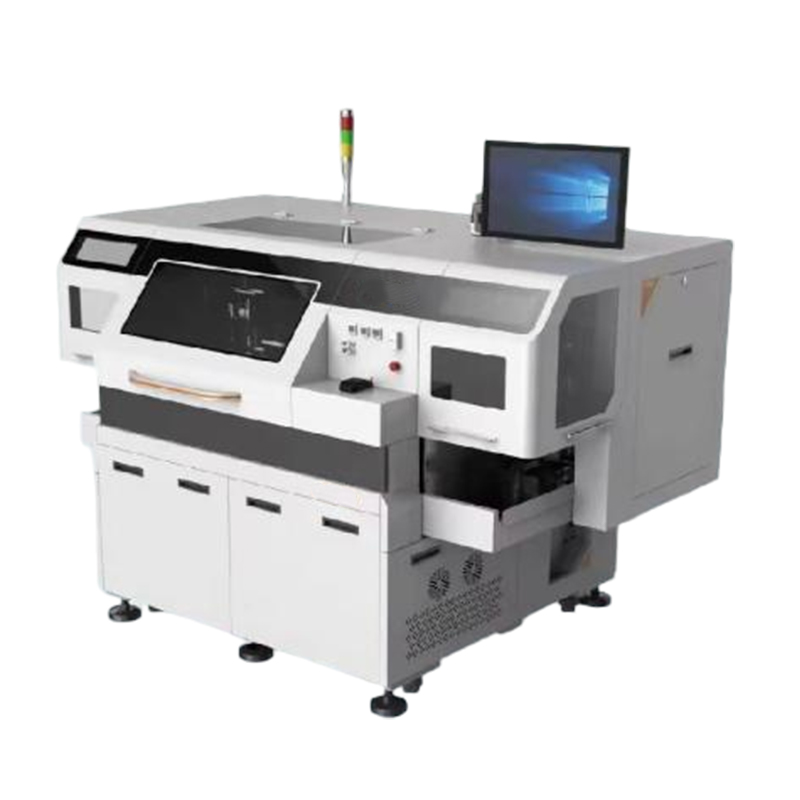

Máy hàn chip HY-LD512H là máy hàn chip tuyến tính hiệu suất cao được thiết kế đặc biệt cho các ứng dụng đóng gói IC tiên tiến. Được thiết kế để đáp ứng những yêu cầu khắt khe của ngành sản xuất chất bán dẫn hiện đại.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-LD512H
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Máy hàn chip tuyến tính hiệu suất cao dòng sản phẩm dành cho đóng gói IC.

Giới thiệu sản phẩm

Hệ thống hàn chip tuyến tính HY-LD512H Series mang lại độ chính xác định vị vượt trội, năng suất cao và tính linh hoạt quy trình rộng, trở thành lựa chọn lý tưởng cho cả sản xuất hàng loạt và các công nghệ đóng gói mới nổi. Cốt lõi của HY-LD512H là kiến trúc động cơ tuyến tính tiên tiến, đảm bảo chuyển động mượt mà, không rung lắc và độ ổn định vị trí vượt trội. Điều này cho phép độ chính xác gắn chip ±20 µm và điều khiển quay chính xác, với độ chính xác góc được duy trì trong phạm vi ±1° đối với chip lớn hơn 1 mm và ±3° đối với các thiết bị nhỏ hơn. Độ chính xác như vậy rất quan trọng để đảm bảo hiệu suất điện đáng tin cậy và năng suất quy trình trong các gói có bước chân nhỏ và mật độ cao.

Thông số kỹ thuật chính

Thông số kỹ thuật dòng HY-LD512H
Chức năng hệ thống
Khả năng tương thích wafer	Bánh wafer 8" / 12"
Thông lượng (UPH)	16.000 UPH / Tối đa 230 MS (tùy thuộc vào kích thước chip và giá đỡ khung dẫn)
Độ chính xác của việc gắn khuôn	±20 µm
Độ chính xác quay của khuôn	Kích thước chip ≥ 1 mm: ±1°Kích thước chip < 1 mm: ±3°
Các quy trình được hỗ trợ	FOWLP, Liên kết khuôn, Liên kết kẹp
Cấu hình thiết bị
Phạm vi kích thước chip	0,25 × 0,25 mm – 10 × 10 mm
Kích thước wafer tối đa	12"
Hiệu chỉnh góc wafer tối đa	±180°
Nghị quyết	1 µm
Giá đỡ khung chính
Chiều dài khung dẫn	110 mm – 300 mm
Chiều rộng khung chì	30 mm – 100 mm
Độ dày khung chì	0,12 mm – 0,76 mm
Hệ thống nhận dạng hình ảnh
Mức độ xám	Thang độ xám 256 cấp độ
Nghị quyết	656 × 492 pixel
Độ chính xác nhận dạng	±0,025 triệu @ phạm vi quan sát 50 triệu
Thông số kỹ thuật điện và khí nén
Điện áp / Tần số	Điện áp xoay chiều 220V ±5% / 50 Hz
Công suất định mức	2500 W
Yêu cầu về khí nén	0,5 MPa (tối thiểu)
Tiêu thụ không khí	40 L/phút
Kích thước cơ khí
Kích thước (L) × W × H)	L 2300 × Tây 1450 × Cao 1550 mm
Cân nặng	2200 kg
