Máy hàn chip siêu mỏng tốc độ cao và độ chính xác cao dành cho công nghệ đóng gói bán dẫn tiên tiến.

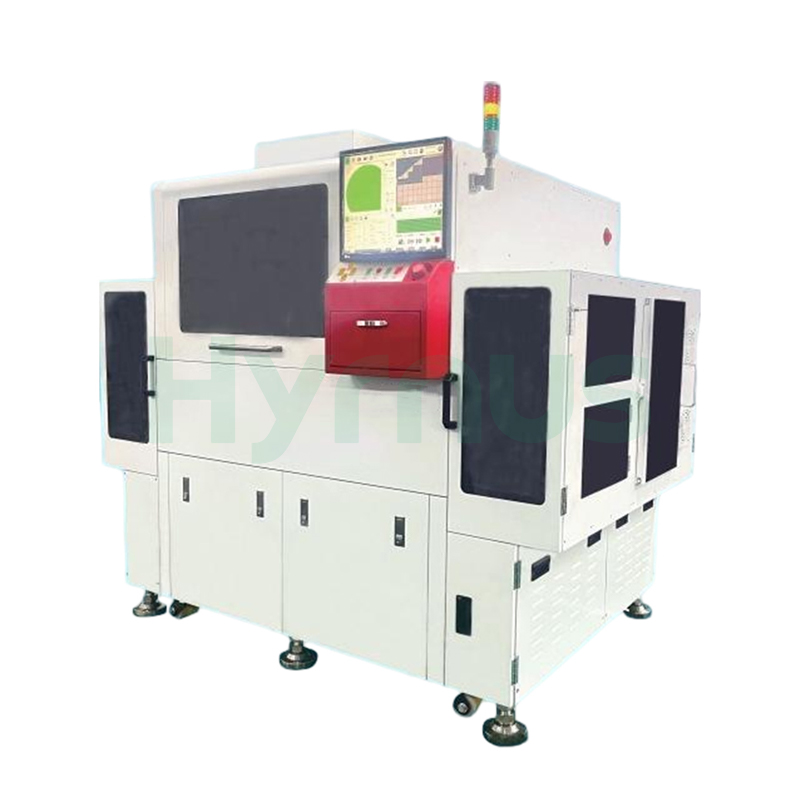

Máy hàn khuôn HY-DP200 Hệ thống này đạt thông lượng 6K UPH đối với liên kết epoxy và 3.5K UPH đối với liên kết DAF, với độ chính xác liên kết ±10 µm (X/Y) và ±0.1° (θ), và độ chính xác liên kết epoxy là ±20 µm (X/Y) và ±1.0° (θ). Hệ thống hỗ trợ kích thước chip từ 0.5 mm đến 20 mm, xử lý các tấm wafer 8" và 12" với chức năng tự động căn chỉnh theta và tự động mở rộng, và hỗ trợ các chất nền có chiều dài lên đến 300 mm. Được trang bị camera quan sát 5 megapixel (2048 × 2048 pixel) và khả năng nhận dạng mẫu thang độ xám 256 cấp, hệ thống đạt được độ chính xác vị trí ±4 pixel và độ chính xác góc ±0.01° trên trường nhìn 20 × 20 mm. Đầu hàn cung cấp lực hàn từ 0,5N đến 30N (tùy chọn) với chức năng tự hiệu chuẩn cảm biến lực, kiểm tra hình ảnh trước/sau và tự hiệu chuẩn mức Z. Hoạt động trên nguồn điện xoay chiều 200–240V ±10% một pha 50/60Hz với công suất tiêu thụ khoảng 2,2 kW, máy yêu cầu khí nén trên 5 kgf/cm² và chân không dưới -750 mmHg. Với kích thước 2200 mm × 1460 mm × 1800 mm (có FFU) và trọng lượng khoảng 2300 kg, HY-DP200 mang lại độ tin cậy cao với MTBA là 120 phút và MTBF là 168 giờ trong môi trường sạch cấp 1000, trở thành giải pháp lý tưởng cho việc gắn khuôn chính xác trong sản xuất hàng loạt.

Thông số kỹ thuật chính

Thông số kỹ thuật dòng HY-DP200
Năng suất hệ thống	UPH
	DAF: 3.500 UPH, Epoxy: 6.000 UPH
Gói ứng dụng		IC, LSI, BGA, CSP, QFN, NAND Flash, Mobile DRAM, eMMC, SiP, Small Die
Khả năng của hệ thống	Độ chính xác của liên kết epoxy	X/Y: ±20 µm, θ: ±1.0°
	Độ chính xác của trái phiếu	X/Y: ±10 µm, θ: ±0,1°
	MTBA	120 phút
	MTBF	168 giờ
	Lớp học sạch	Lớp 1000
	Điều khiển	Dựa trên PC
	Phương pháp liên kết	Keo Epoxy & DAF
Khả năng xử lý vật liệu	Kích thước khuôn	0,5 - 20 mm
	Chất nền	Chiều dài: 100 - 300 mm; Chiều rộng: 50 - 100 mm
	Tạp chí	Chiều dài: 110 - 320 mm; Chiều rộng: 40 - 110 mm; Chiều cao: 100 - 190 mm
Hệ thống wafer	Xử lý wafer	8", 12"
	Tự động căn chỉnh Theta	360° Xoay
	Tự động mở rộng	10 mm
Bond Head	Lực lượng liên kết	0,5 - 5N ±15%, 5 - 30N ±5% (Lên đến 30N: tùy chọn)
	Trục đầu liên kết	Trục XYZ-Theta (Đơn)
Hệ thống đo lường và kiểm tra	Đặc trưng	Tự động hiệu chuẩn lực phản hồi của cảm biến tải, tự động hiệu chuẩn mức Z trước/sau khi kiểm tra bằng thị giác.
Hệ thống nhận dạng mẫu	Hệ thống PR	256 Mức độ xám
	Máy ảnh	camera tầm nhìn 5 megapixel (2048 × 2048)
	FOV	20 × 20 mm
	Độ chính xác vị trí	±4 pixel
	Độ chính xác góc	±0,01°
Thông số điện	Điện áp	Điện áp xoay chiều 200~240V ±10%
	Tính thường xuyên	Một pha 50/60Hz
	Khí nén	Trên 5 kgf/cm²
	Chân không	-750 mmHg dưới
	Mức tiêu thụ điện năng	Khoảng 2,2 kW
Kích thước/Trọng lượng (Ước tính)	Kích thước (W) × D × H)	2200 × 1460 × 1800 mm (với FFU 115H)
	Trọng lượng tịnh	Khoảng 2300 kg
