Máy phân loại và đặt khuôn độ chính xác cao cho đèn LED

 Phân loại và đặt khuôn mẫu độ chính xác cao Mmáy móc cho đèn LED

Giới thiệu sản phẩm

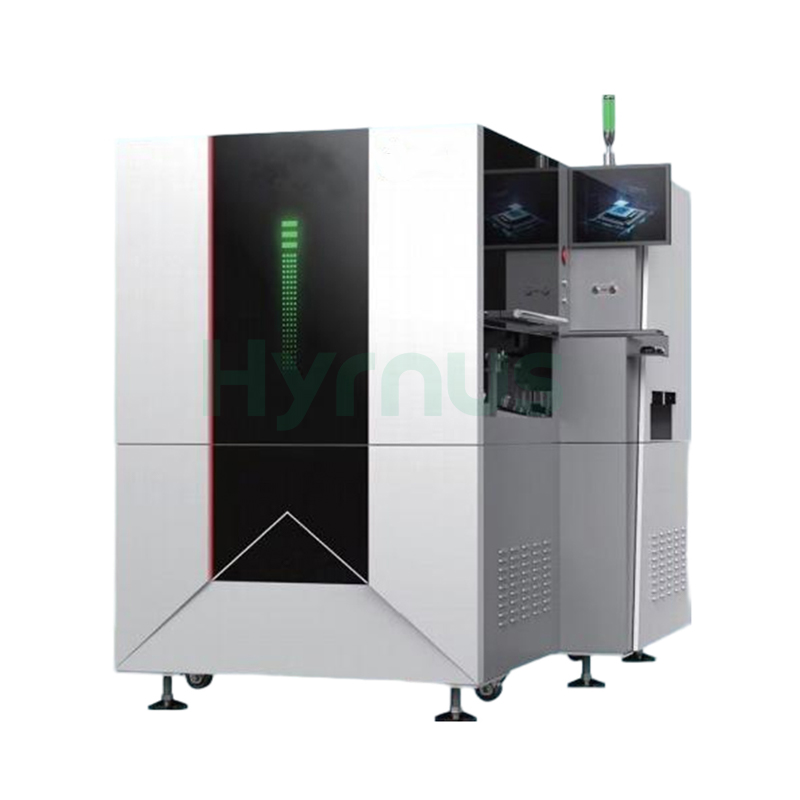

Máy hàn khuôn HY-LD600 Hệ thống hỗ trợ các linh kiện SMD kích thước 1212 trở lên, cho tốc độ đặt tối đa 120.000 chiếc/giờ và năng suất thực tế của một máy đạt ≥90.000 chiếc/giờ, với độ chính xác đặt ±0,1 mm và tỷ lệ thành công ngay lần đầu đạt ≥90%. Hệ thống có đầu gắp tùy chỉnh với trục Z kép, khả năng xử lý bảng mạch kích thước 350 × 350 mm và cơ chế cấp liệu rời bằng tấm rung trên 2 làn cấp liệu, loại bỏ nhu cầu dán băng keo linh kiện LED và giảm đáng kể chi phí vật liệu. Được trang bị tính năng căn chỉnh MARK và chụp ảnh mặt dưới trong quá trình thao tác, hệ thống thị giác đạt được thời gian chu kỳ tối ưu là 0,045 giây/chip. Máy hoạt động ở điện áp 220V / 50 Hz với công suất định mức 2,65 kW, yêu cầu áp suất khí nén 0,45–0,5 MPa, có kích thước 1900 × 1620 × 1800 mm và trọng lượng 1850 kg. Với giao diện song ngữ thân thiện với người dùng, cấu hình dây chuyền sản xuất linh hoạt và thiết kế dễ bảo trì, HY-LD600 cung cấp giải pháp tiết kiệm chi phí, tốc độ cao và độ chính xác cao cho sản xuất mô-đun màn hình LED.

Đặc điểm thiết bị

Hỗ trợ các linh kiện có thông số kỹ thuật từ 1212 trở lên.

Nâng cao hiệu quả tỷ lệ sản phẩm đạt chất lượng ngay lần đầu tiên trên dây chuyền sản xuất, đạt ≥90%.

≤ ±0,1 mm

Năng suất lên đến 120.000 chiếc/giờ

≥ 90.000 chiếc/giờ

Cho phép thiết lập dây chuyền sản xuất linh hoạt.

Giao diện song ngữ (tiếng Trung/tiếng Anh) thân thiện với người dùng và lập trình đơn giản.

Thiết kế dễ bảo trì giúp đơn giản hóa việc bảo dưỡng.

Thông số kỹ thuật

Mục	Thông số kỹ thuật
Đầu thu	1 Bộ: Được thiết kế riêng cho mạch in PCB (Trục Z kép)
Chiều cao tối đa của linh kiện	10 mm
Kích thước ván (W)×D)	350 × 350 mm
Làn đường dẫn vào	2 × Cơ cấu cấp liệu rời dạng tấm rung
Cấu hình cung cấp linh kiện	Cơ cấu cấp liệu rời dạng tấm rung
Hệ thống thị giác	Căn chỉnh MARK + Chụp ảnh đáy máy bay trong khi bay
Thời gian Tact tối ưu	0,045 giây/Chip
Số linh kiện mỗi giờ (CPH) tốt nhất	120.000 chiếc/giờ
Kết nối chuỗi thiết bị (Lưu lượng)	≥ 90.000 chiếc/giờ (Ví dụ: 8 máy nối tiếp nhau)
Năng suất đầu ra cuộn	≥ 90%
Phạm vi kích thước linh kiện SMD	1212 trở lên
Độ chính xác vị trí	±0,1 mm
Nguồn điện	220 V, 50 Hz
Công suất định mức	2,65 kW
Áp suất cung cấp khí	0,45–0,5 MPa
Kích thước tổng thể (L) × W × H)	Năm 1900 × 1620 × 1800 mm
Trọng lượng máy	1850 kg
Mức độ tiếng ồn (Trung bình trong 5 phút)	70 dB
Khác	Tùy thuộc vào sản phẩm thực tế.
