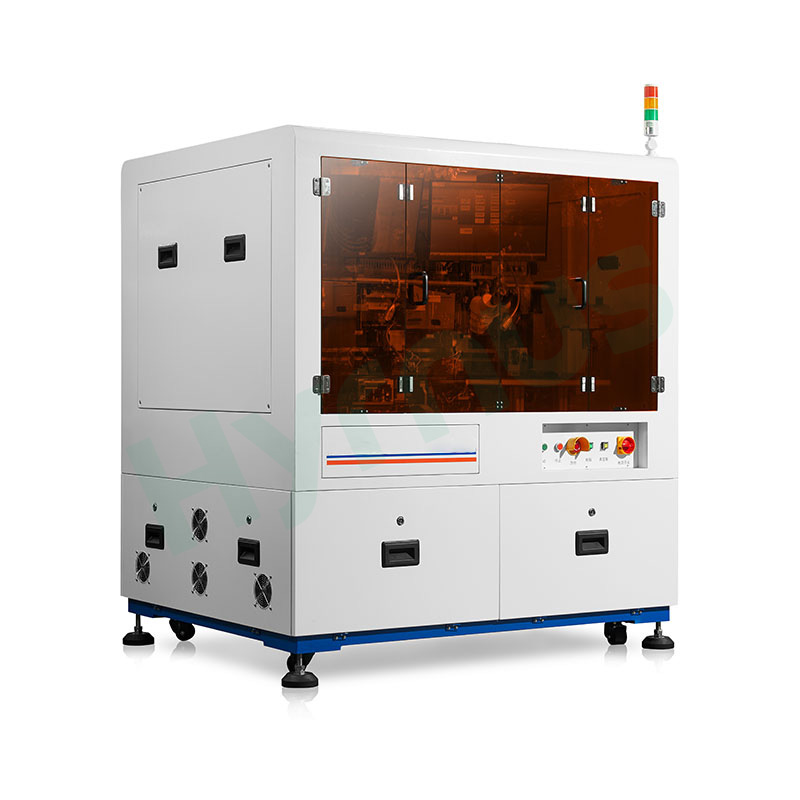

Hệ thống phân phối keo epoxy tự động và máy dán chip cho sản xuất chip lật COB/COC.

HY-DD560P là thiết bị sản xuất chuyên dụng cho quy trình COB và COC. Thiết bị này chủ yếu thực hiện việc phân phối keo epoxy và liên kết chip giữa chất nền (PCB hoặc các vật liệu mang khác cần xử lý) và chip. Tích hợp quy trình làm việc tự động hoàn toàn với chức năng nạp/dỡ tự động, phân phối và chọn chip song song, cùng với bù định vị bằng hệ thống thị giác đa CCD, cho phép gắn và liên kết chip ổn định với độ chính xác cao, phù hợp cho sản xuất hàng loạt chip quang điện tử và chip truyền thông.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-DD560P
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Hệ thống phân phối keo epoxy tự động và máy dán chip cho sản xuất chip lật COB/COC.

Giới thiệu sản phẩm

HY-DD560P Hệ thống phân phối keo epoxy tự động vàMáy hàn khuôn Đây là máy móc chuyên nghiệp đa năng được thiết kế đặc biệt cho quy trình đóng gói COB và COC. Chức năng cốt lõi của nó là hoàn thành các công đoạn phân phối keo epoxy và liên kết chip giữa các chất nền (bao gồm PCB và các vật liệu mang khác) và vi mạch.

Máy này sử dụng cấu trúc nạp và dỡ tự động hai khay. Người vận hành chỉ cần đặt khay đế vào khay chứa và nạp các gói gel chip hoặc tấm wafer màng xanh trước khi quá trình sản xuất tự động bắt đầu. Máy được trang bị hai cánh tay robot chuyên dụng, một để phân phối và một để nhặt chip, hoạt động đồng thời để rút ngắn thời gian chu kỳ và tăng năng suất. Hệ thống hình ảnh đa CCD hoàn chỉnh cho phép hiệu chỉnh vị trí theo thời gian thực trong toàn bộ quá trình: CCD1 định vị đế, CCD2 hiệu chỉnh mặt trước của chip và CCD4 cung cấp căn chỉnh mặt sau thứ cấp để liên kết chính xác. Khi một khay được xử lý hoàn toàn, nó sẽ tự động quay trở lại khay chứa và máy tiếp tục xử lý khay tiếp theo. Khi cả hai khay chứa hoàn tất quá trình xử lý, hệ thống sẽ nhắc người vận hành thay thế khay chứa để sản xuất hàng loạt không ngừng nghỉ. Máy mang lại khả năng gắn và liên kết chip ổn định với độ chính xác cao, lý tưởng cho sản xuất bao bì hàng loạt.

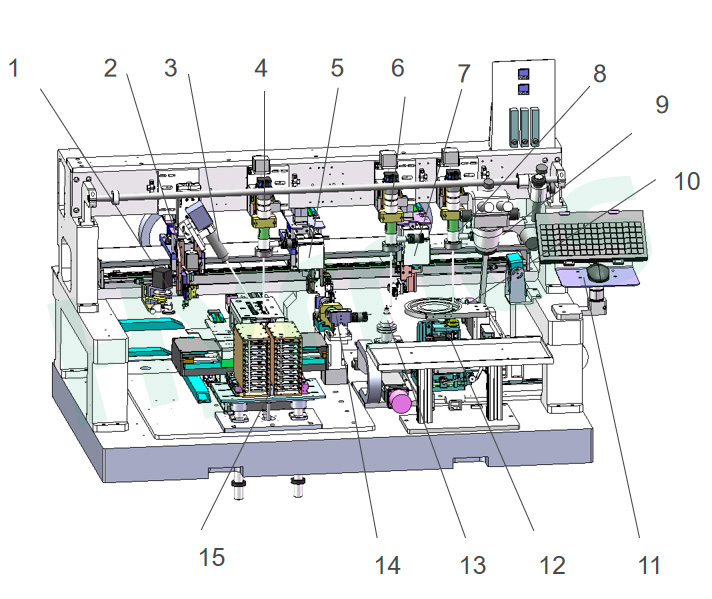

Danh sách linh kiện

Epoxy die bonding

KHÔNG.	Tên tiếng Anh
1	Khay đựng keo
2	Bộ điều khiển phân phối
3	Camera giám sát
4	CCD định vị chất nền 1
5	Bộ thao tác liên kết khuôn
6	CCD căn chỉnh mặt trước của chip 2
7	Bộ thao tác gắp khuôn
8	CCD dạng tấm bán dẫn 3
9	Lắp ráp kính hiển vi
10	Lắp ráp tấm wafer (khay)
11	Khu vực đặt bàn phím và chuột
12	Cụm chốt đẩy
13	giai đoạn căn chỉnh khuôn
14	CCD căn chỉnh ngược khuôn 4
15	Giá đỡ mẫu, bàn XY + hệ thống nâng hạ khay chứa mẫu

Nguyên lý hoạt động và quy trình vận hành

HY-DD560P là thiết bị sản xuất được sử dụng để liên kết các chất nền (PCB hoặc các vật liệu khác cần gia công) và chip thông qua quy trình phân phối trong sản xuất COB/COC.

Nạp thủ công

1. Đặt các khay chứa vật liệu in vào hộp chứa, sau đó gắn hộp chứa lên hệ thống nâng hộp chứa.

2. Đặt thủ công các gói gel chip hoặc tấm wafer màng xanh.

Quy trình làm việc tự động

1. Sau khi khởi động, cơ cấu nâng khay chứa mẫu di chuyển lên xuống, và bàn trượt XY của đế sẽ vận chuyển khay chứa mẫu bên dưới CCD1. Sau khi chụp và nhận dạng hình ảnh, hệ thống sẽ phản hồi dữ liệu để thực hiện bù vị trí cho bàn trượt đế.

2. Cánh tay robot phân phối keo sẽ lấy keo từ khay keo và di chuyển phía trên chất nền để phân phối. Đồng thời, cánh tay robot gắp chip sẽ gắp các chip từ tấm wafer và đặt chúng lên vòi phun phía dưới của bàn hiệu chuẩn để nhận dạng chip mặt trước.

3. CCD2 thực hiện nhận dạng, và giai đoạn hiệu chuẩn bù trừ các sai lệch vị trí theo hướng XY và θ.

4. Cánh tay robot gắn chip sẽ nhặt các chip đã được hiệu chỉnh, thực hiện bù căn chỉnh thứ cấp thông qua CCD4 hiệu chỉnh mặt sau, sau đó di chuyển đến đế để hoàn tất việc gắn chip.

5. Sau khi tất cả các chip trên một khay được liên kết với nhau, khay đó sẽ được đưa trở lại băng tải, và máy sẽ xử lý khay tiếp theo.

6. Khi cả hai khay chứa hoàn tất tất cả các tác vụ liên kết, hệ thống sẽ nhắc người vận hành thay thế các khay chứa rỗng để tiếp tục sản xuất.

Tổng quan về các thành phần chính

Tên thành phần	Giới thiệu ngắn gọn
1. Cánh tay robot và cụm thiết bị phân phối	Trục X/Y sử dụng động cơ tuyến tính, động cơ cuộn dây âm thanh và thước đo tuyến tính 0,1μm, độ chính xác lặp lại ≤±0,5μm. Vòi phun Bakelite với phạm vi áp suất 10–50g. Khay keo được thiết kế tối ưu cho lượng keo phân phối ổn định. Được trang bị tay phân phối keo, tay liên kết xoay ±5° và tay gắp lật 180°.
2. Lắp ráp đế wafer và khay	Được trang bị vòng giữ wafer 6 inch, kẹp khay, chốt đẩy và bàn di chuyển XY. Hai chế độ tách chip: kéo màng và nâng bằng chốt.
3. Bộ vòi phun khuôn mẫu	Cơ cấu liên kết 3 trục XYZ với bộ đệm, lực ép cơ học 20–50g, phát hiện dòng chảy để đánh giá chip. Cấu trúc lật 180° để thực hiện đóng gói chip lật.
4. Bộ vòi phun liên kết khuôn	Hệ thống liên kết 3 trục XYZ với bộ đệm, áp suất điều chỉnh 10–50g và giám sát lưu lượng. Bộ phận xoay hoàn tất hiệu chuẩn mặt sau của chip thông qua hệ thống thị giác.
5. Giai đoạn hiệu chuẩn chip	Trục Xθ sử dụng mô-đun GMT, trục Y sử dụng mô-đun HIWIN để chuyển động 3 trục. Hiệu chỉnh mặt trước của chip và bù độ lệch góc của chất nền dựa trên dữ liệu thị giác.
6. Nền tảng làm việc	Hệ thống định vị XY của đế sử dụng động cơ tuyến tính và thước đo tuyến tính 0,1μm, độ chính xác lặp lại trong phạm vi ±0,5μm, kết hợp với cơ chế kẹp vật liệu.
7. Hệ thống nâng khay và băng cassette	Được điều khiển bằng động cơ bước để di chuyển khay chứa theo chiều dọc. Phối hợp với bộ phận kẹp bàn để thực hiện việc nạp và dỡ hàng tự động, giúp nâng cao đáng kể hiệu quả sản xuất.
8. Hệ thống thị giác CCD	3 bộ mô-đun thị giác với camera công nghiệp, ống kính và nhiều loại nguồn sáng LED có thể điều chỉnh. Bao gồm CCD mặt trước và mặt sau để định vị chính xác cao.
9. Thiết bị phân phối	Khay keo xoay với cần gạt phẳng để kiểm soát lượng keo được phân phối bằng cách điều chỉnh độ dày của cần gạt. Đầu phân phối được lắp đặt trên cánh tay robot XYZ để điều chỉnh vị trí linh hoạt.

Thông số kỹ thuật

Mục	Chi tiết
Kích thước thiết bị	X1640 × Y1420 × Z1840 (mm)
Cân nặng	1500 kg
Quyền lực	4 KW
Áp suất không khí	0,4～0,6 MPa
Điện áp	220 V
Độ chính xác định vị	±2 µm
Độ chính xác góc	±0,01°
Lực liên kết khuôn	10～50 g
Kích thước wafer	6" (khay 2"×2")
Di chuyển trên nền tảng	X200 × Y200 mm
Kích thước chip	0,2～2 mm

Chi tiết sản phẩm
