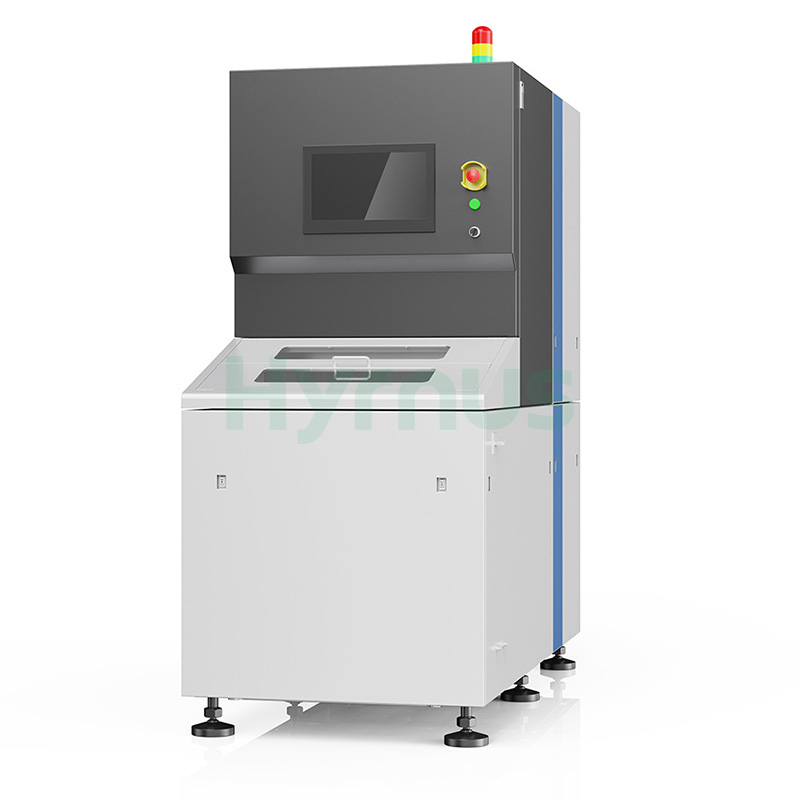

Máy làm mỏng tấm bán dẫn cho vật liệu bán dẫn cứng và giòn

Máy HY-WT9230 được phát triển dành cho các vật liệu bán dẫn siêu cứng, dễ vỡ có kích thước lên đến 12 inch. Được chế tạo với trục chính ổ bi khí kép và trục Z mài chính xác cao, máy hỗ trợ làm mỏng gương hoàn toàn tự động với hiệu quả cao và xử lý không gây hư hại. Được trang bị mâm cặp hút chân không xốp và điều khiển cấp liệu siêu mịn, máy đảm bảo độ phẳng và độ đồng nhất độ dày vượt trội cho các quy trình làm mỏng tấm bán dẫn.

  • Thương hiệu :

    HYRNUS
  • Mã số sản phẩm :

    HY-WT9230
  • Số lượng đặt hàng tối thiểu (MOQ) :

    1 Set
  • Bảo hành :

    One-Year Warranty and Lifetime Maintenance
  • Sự chi trả :

    T/T
  • Thời gian giao hàng :

    7-35 Days
  • Nguồn gốc sản phẩm :

    China
  • Máy làm mỏng tấm bán dẫn cho vật liệu bán dẫn cứng và giòn



    Giới thiệu sản phẩm

    HY-WT9230 Máy làm mỏng tấm waferMáy này phù hợp với nhiều loại vật liệu bán dẫn siêu cứng, dễ vỡ có đường kính lên đến 12 inch. Được trang bị trục chính kép sử dụng ổ bi khí và trục Z mài chính xác cao, máy thực hiện quá trình làm mỏng gương hoàn toàn tự động với hiệu suất cao, không gây hư hại cho phôi và độ đồng đều độ dày tuyệt vời.

    Máy sử dụng mâm cặp chân không bằng gốm xốp để giữ ổn định các tấm wafer. Nó đạt được tốc độ cấp liệu tối thiểu 0,1 μm, TTV sau mài nhỏ hơn 3,0 μm và độ nhám bề mặt Ra<10 nm sau khi mài mịn bằng đá mài 8000#.

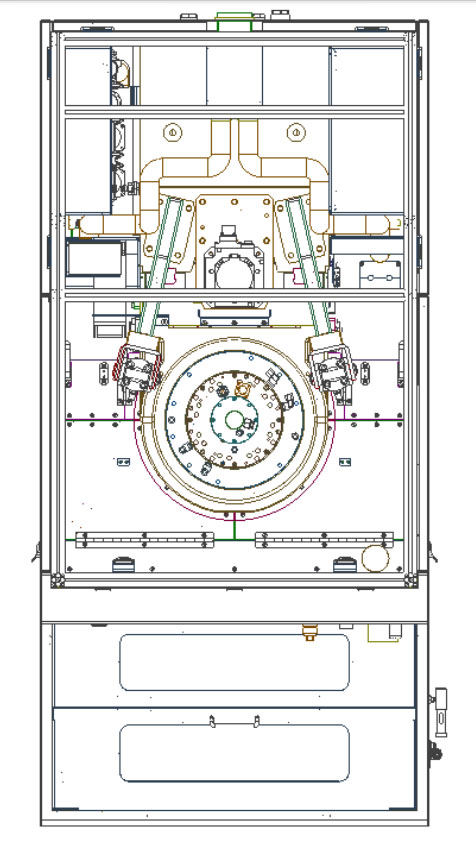

    Sơ đồ cấu trúc máy



    Automatic Wafer Back Grinding



    Quy trình vận hành máy



    Bước chânCác bước vận hành
    1Đặt tấm wafer lên mâm kẹp gốm bằng tay để hệ thống tự động hút.
    2Cơ cấu truyền động điều khiển trục chính của phôi đến trạm mài.
    3Bộ phận mài tự động sẽ mài tấm bán dẫn xuống độ dày yêu cầu.
    4Cơ cấu vận chuyển sẽ đưa tấm wafer đã được mài đến trạm xếp dỡ.
    5Lấy tấm wafer đã qua xử lý ra bằng tay.



    Thông số kỹ thuật



    MụcThông số
    Phạm vi kích thước phôiKích thước tối đa có thể gia công: Ø300mm
    Trục chính ổ bi khí nén của đá màiSố lượng: 1
    Công suất trục chính: 11.0KW
    Tốc độ trục chính: 1000~4000 vòng/phút
    Trục chính ổ khí của phôiSố lượng: 1
    Tốc độ trục chính: 10~300 vòng/phút
    Mài trục ZHành trình: 120mm
    Tốc độ cấp phôi mài: 0,0001~0,08 mm/s
    Bước tăng tối thiểu: 0,1μm
    Phương pháp kẹpMâm cặp chân không xốp
    TTV sau khi mài3,0μm
    Độ lệch độ dày giữa các tấm wafer sau khi mài±3μm
    Độ nhám bề mặt sau khi mài mịnRa10nm (đá mài 8000#)


    Khung chính



    KHÔNG.MụcThông số kỹ thuật
    1KhungKhung dưới: Gang đúc (cấu hình tiêu chuẩn)
    Khung trên: Thanh nhôm định hình 30×60
    2Tấm cheTấm thép cán nguội phủ lớp nhựa RAL9003 trên bề mặt (cấu hình tiêu chuẩn)
    3Các bộ phận cấu trúcThép 45# với bề mặt mạ crom, hợp kim nhôm anot hóa và thép không gỉ.
    4Nguồn điệnĐiện áp ba pha 380 V, tần số 50 Hz
    5Nguồn không khí≥0,5 MPa (dao động) 0,03 MPa), 150 L/phút
    6Nguồn nướcÁp suất: 0,2–0,3 MPa
    Lưu lượng: 20 L/phút
    Nhiệt độ: Nhiệt độ môi trường +2 (biến động ±1))
    7Mức tiêu thụ điện năngKhởi động: 4 kW; Xay: 8 kW



    Chi tiết sản phẩm

      •

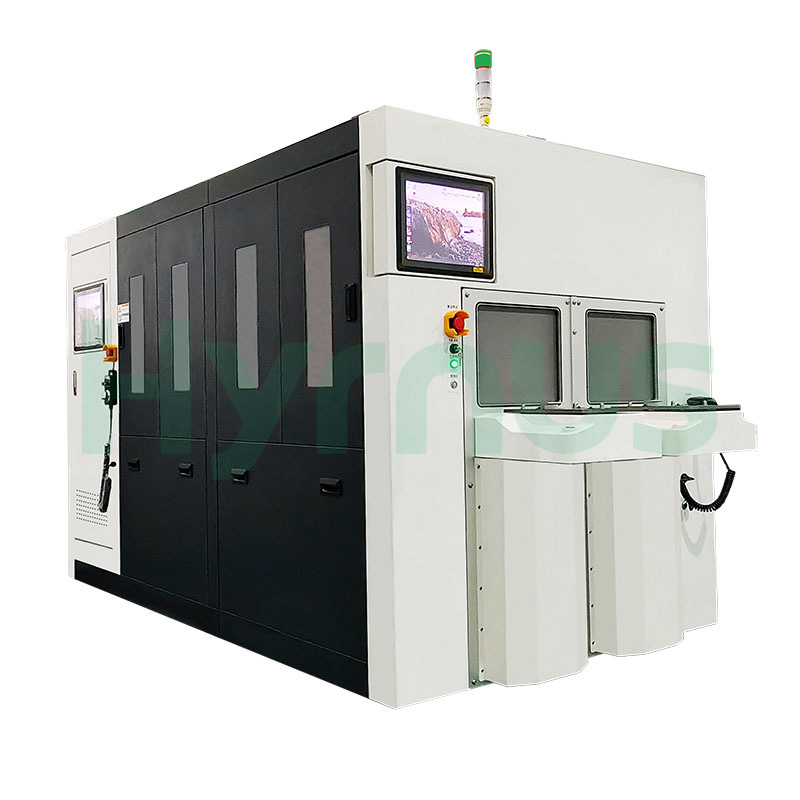

    Automatic Wafer Back Grinding Machine

      Wafer Grinder for Semiconductor Processing
