Thiết bị làm mỏng và mài wafer hiệu suất cao dành cho chất nền cứng giòn 12 inch.

Máy HY-WT9330 được trang bị một trục mài ổ bi khí và hai trục phôi ổ bi khí. Máy có thể gia công nhiều loại vật liệu nền siêu cứng, giòn và khó mài có kích thước lên đến 12 inch, cho phép mài gương hiệu quả cao, không gây hư hại và cực kỳ chính xác với độ chính xác độ dày vượt trội, phù hợp với quy trình làm mỏng mặt sau của tất cả các loại wafer chip.

  • Thương hiệu :

    HYRNUS
  • Mã số sản phẩm :

    HY-WT9330
  • Số lượng đặt hàng tối thiểu (MOQ) :

    1 Set
  • Bảo hành :

    One-Year Warranty and Lifetime Maintenance
  • Sự chi trả :

    T/T
  • Thời gian giao hàng :

    7-35 Days
  • Nguồn gốc sản phẩm :

    China
  • Thiết bị làm mỏng và mài wafer hiệu suất cao dành cho chất nền cứng giòn 12 inch.



    Giới thiệu sản phẩm

    HY-WT9330 Thiết bị làm mỏng và mài wafer hiệu suất cao Máy được trang bị một trục mài khí nén 9,5kW và hai trục phôi khí nén, cùng với bàn kẹp chân không xốp để giữ wafer ổn định. Máy hỗ trợ các chất nền cứng giòn với kích thước gia công tối đa Ø300mm. Người vận hành chỉ cần nạp khay bằng tay; nhiều cánh tay robot tự động hoàn thành việc định vị, mài, làm sạch bằng ly tâm và sấy khô để thực hiện sản xuất hàng loạt không cần giám sát. Trục Z mài có hành trình 120mm và bước tiến tối thiểu 0,1μm để đảm bảo kiểm soát độ dày chính xác. TTV wafer sau khi mài đạt 1μm, độ lệch độ dày giữa các wafer là ±2,5μm và độ nhám bề mặt Ra<10nm, mang lại độ phẳng và độ bóng như gương tuyệt vời cho việc làm mỏng mặt sau của tất cả các loại wafer chip.

    Ứng dụng sản phẩm

    Thiết bị này được thiết kế để mài chính xác các vật liệu và linh kiện điện tử cứng và giòn. Nó hỗ trợ nhiều loại chất nền bao gồm silicon, silicon carbide, chất bán dẫn phức hợp, nhựa epoxy, sapphire và gốm sứ, và được phát triển đặc biệt cho các vật liệu siêu cứng khó mài như SiC, Lithium Tantalate (LT) và Lithium Niobate (LN) trong phạm vi 12 inch. Nó được ứng dụng rộng rãi trong việc làm mỏng mặt sau của các tấm silicon cho mạch tích hợp, các thiết bị bán dẫn rời rạc và chip LED.

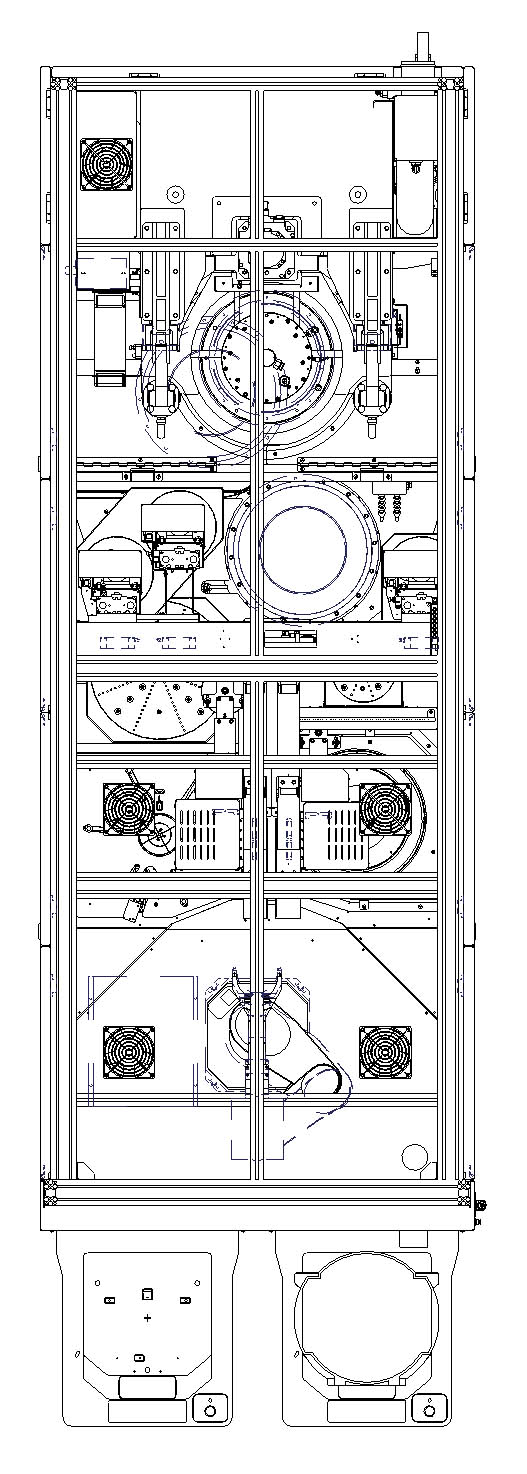

    Sơ đồ cấu trúc máy

    Thinning and Grinding Structure





    Quy trình vận hành máy



    Bước chânMô tả hoạt động
    1Nạp khay đựng wafer vào thiết bị bằng tay.
    2Cánh tay robot lấy tấm bán dẫn ra khỏi khay và chuyển nó đến bàn định vị để căn chỉnh vào giữa.
    3Cánh tay T1 nhặt tấm bán dẫn từ bàn định vị và đặt nó lên bàn kẹp.
    4Tiến hành quá trình nghiền.
    5Cánh tay T2 hút tấm bán dẫn từ bàn kẹp và di chuyển nó đến trạm làm sạch bằng ly tâm để làm sạch và sấy khô.
    6Cánh tay robot lấy tấm bán dẫn từ trạm làm sạch bằng phương pháp quay ly tâm và đặt nó trở lại vào khay chứa, và quy trình trên lặp đi lặp lại.



    Thông số kỹ thuật



    KHÔNG.MụcTham số
    1Kích thước phôi tối đaĐường kính 300 mm
    2Trục mài có ổ đỡ khíSố lượng: 1
    Công suất: 9,5 kW
    Tốc độ: 800~4000 vòng/phút
    3Trục chính ổ khí của phôiSố lượng: 2
    Tốc độ: 50~300 vòng/phút
    4Mài trục ZHành trình: 120 mm
    Tốc độ cấp phôi mài: 0,0001~0,08 mm/s
    Bước tăng tối thiểu: 0,1μm
    5Phương pháp kẹpMâm cặp chân không xốp
    6TTV sau khi mài1μm
    7Độ lệch độ dày giữa các tấm wafer sau quá trình xử lý±2,5μm
    8Độ nhám bề mặt sau khi màiRa10 nm
    9Kích thước tổng thể3131*1000*1997 mm


    Khung chính



    KHÔNG.MụcSự miêu tả
    1KhungKhung dưới: Khung đỡ bằng ống vuông 50×100mm hàn (Tiêu chuẩn)
    Khung trên: Thanh nhôm định hình 30×60
    2Tấm cheThép tấm cán nguội phủ lớp nhựa (Tiêu chuẩn)
    3Các bộ phận cấu trúcThép 45# với bề mặt mạ crom và hợp kim nhôm với bề mặt anot hóa.
    4Nguồn điệnĐiện áp ba pha 380 V, tần số 50 Hz
    5Nguồn không khí≥0,5 MPa, 400 L/phút


    Chi tiết sản phẩm

      Thinning and Grinding Equipment for Hard Brittle Wafers
