Máy cắt và tạo hình khung chì độ chính xác cao cho TO 220

Máy cắt và tạo hình bao bì HY-TF221 TO sử dụng thiết kế khuôn đơn để thực hiện việc loại bỏ cổng, cắt và tách trong một quy trình, xử lý 5 vị trí mỗi lần dập (20 đơn vị mỗi khung dẫn).Được thiết kế để gia công chính xác cao các khung dẫn của gói TO, tích hợp việc loại bỏ cổng, cắt tỉa và tách rời vào một thao tác tự động duy nhất. Lý tưởng cho các loại TO-220, TO-247, TO-252, TO-263, MOSFET, IGBT và các thiết bị bán dẫn công suất khác, máy mang lại độ chính xác cao, hiệu suất ổn định và tính nhất quán sản phẩm tuyệt vời. Được trang bị chuyển động servo, thép vonfram bền bỉ và dụng cụ ASP23, hệ thống nạp liên tục hai băng tải và hệ thống điều khiển PLC thông minh, máy đảm bảo hoạt động đáng tin cậy, giảm thời gian ngừng hoạt động và nâng cao hiệu quả sản xuất, trở thành giải pháp lý tưởng cho các dây chuyền đóng gói bán dẫn hiện đại.

Thông số kỹ thuật sản phẩm

Các chỉ số hiệu suất hệ thống
UPH cho TO-220	≥ 15.600 USD/giờ
Tốc độ đấm	50–70 nhịp/phút	Khuyến nghị: 65 nhịp/phút
MTBA (Thời gian trung bình giữa các lần hỗ trợ)	≥ 40 phút
MTBF (Thời gian trung bình giữa các lần hỏng hóc)	≥ 120 giờ
MTTA (Thời gian trung bình để giải quyết)	≤ 5 phút
Tỷ lệ thời gian ngừng hoạt động	≤ 3%
Các chỉ số chức năng của khuôn
Cấu hình bước quy trình	Degate + Trim + Separate
Vị trí đục lỗ (20 cái/khung dẫn)	5 cái/bước
Đấm Burr	≤ 0,08 mm
Sai lệch khi đấm	Trung tâm ≤ 0,03	Vị trí của lưỡi dao so với tâm khung dẫn điện
Sự cong vênh của chì	≤ ± 0,15
Thiệt hại do nghiền nát chì	Không được phép
Thân xe bị biến dạng do va đập	Không được phép
Lực tác động trực tiếp lên thân đúc	Không được phép
Vật liệu dụng cụ đột dập	Thép vonfram / ASP23
Tuổi thọ công cụ	2 triệu cú đánh	Dụng cụ cắt tỉa
Vật liệu dụng cụ tạo hình	Không áp dụng
Năng suất đục lỗ	≥ 99,95%
Thời gian mài lại dụng cụ	2 lần
Lắp đặt sau khi mài lại dụng cụ	Thay thế các miếng đệm
Kết cấu	Trụ dẫn hướng trong/ngoài loại ba tấm
Cấu trúc hướng dẫn	Lồng ổ bi
Chống sai sót	Đúng
Phát hiện vị trí	Đúng
Nhận dạng loại	Đúng
Cơ chế chống đảo chiều cơ học	Đúng
Công cụ Poka-yoke	Đúng
Khắc phục nấm mốc	Ray dẫn hướng tiêu chuẩn và khối chặn giới hạn
Khu vực xếp dỡ hàng
Phương thức tải	Nạp đạn kép, không cần dừng lại để thay đạn.
Phát hiện vị trí băng đạn	Đúng
Phát hiện ngược băng đạn	Đúng
Bảo vệ chống kẹt băng đạn	Đúng
Phát hiện giới hạn và trang bị tạp chí	Đúng
Phần cấp liệu
Cung cấp năng lượng	Động cơ servo
Chức năng chống nhiễu	Điều khiển mô-men xoắn
Bảo vệ nhà cửa và khi đi du lịch	Trang chủ + bảo vệ mô-men xoắn
Chức năng thiết lập vị trí tham số	Đúng
Chức năng xác nhận sự hiện diện của sản phẩm	Đúng
Khu vực đón khách
Sức mạnh tăng tốc	Động cơ servo
Phát hiện sự hiện diện của khung chì	Đúng
Phát hiện hướng khung chì	Đúng
Phát hiện vật rơi trong quá trình nhặt	Đúng
Bảo vệ nhà cửa và khi đi du lịch	Công tắc giới hạn
Chức năng thiết lập vị trí tham số	Đúng
Phần chuyển giao trong khuôn
Chức năng chống nhiễu	Đúng
Phát hiện vị trí thấp của chốt hãm	Đúng
Chuyển động nâng chốt	Cam
Chuyển động ngang của chốt hãm	Cam
Phần nguồn
Sức mạnh cú đấm	Động cơ servo
Cơ cấu truyền động	Cơ cấu thanh truyền trục khuỷu
Điều chỉnh tốc độ	Điều chỉnh kỹ thuật số vô cấp
Chức năng chuyển đổi vị trí làm việc / vị trí thiết lập	Đúng
Chức năng bảo vệ quá tải	Đúng
Xả phụ phế liệu	Quạt áp suất âm
Phần nạp ống
Phương pháp nạp ống PVC	Hướng dẫn sử dụng, được xếp vào ngăn kéo.
Phương pháp thu thập sản phẩm	Xếp chồng
Chức năng đếm	Đúng
Phần điều khiển
Thành phần điều khiển	PLC
HMI	Màn hình cảm ứng 10,4 inch
Ngôn ngữ giao diện	Tiếng Trung giản thể
Chế độ điều khiển	Tự động / Thủ công
Chương trình điều khiển	Không được cung cấp
Giao diện vận hành
Quyền của người dùng	Nhân viên vận hành / Kỹ thuật viên / Quản trị viên
Hàm khởi tạo tham số	Cung cấp
Chức năng nhắc nhở tuổi thọ dụng cụ	Đúng
Chức năng nhắc nhở dung lượng thùng phế liệu	Đúng
Chức năng cài đặt tham số	Đúng
Chức năng nhắc nhở bảo trì	Đúng
Chức năng đếm sản phẩm và sản lượng	Đúng
Tài liệu
Hướng dẫn sử dụng (bao gồm sơ đồ mạch điện và hướng dẫn bảo trì)	1 bản sao
Bản vẽ phụ tùng/linh kiện thay thế	1 bản sao
Sơ đồ tháo rời khuôn (bao gồm số hiệu các bộ phận)	1 bản sao
Các mẫu mã và thương hiệu linh kiện chuyển động	1 bản sao
Đảm bảo chất lượng linh kiện bên ngoài	Đảm bảo chất lượng linh kiện bên ngoài
Các thành phần khí nén	SMC, AIRTAC, CKD
Phụ tùng FA	MISUMI, HIWIN
Động cơ servo	Inovance, DELTA
Màn hình cảm ứng	Weinview, PROFACE
PLC	KEYENCE, Inovance, FATEK
Lịch trình bảo trì
Làm sạch và bôi trơn các bộ phận chuyển động	Mỗi tháng một lần	Khách hàng
Làm sạch bề mặt cảm biến	Mỗi tháng một lần	Khách hàng
Bôi trơn trục khuỷu	Hai tháng một lần	Khách hàng
Kiểm tra cạnh cắt khuôn	Một lần mỗi ngày	Khách hàng
Kiểm tra khe hở trục khuỷu	Sáu tháng một lần	Khách hàng
Thay thế dây đai cam trục khuỷu	Mỗi năm một lần	Khách hàng

Điều khoản sử dụng

Kích thước bên ngoài của thiết bị (L)WH mm)	1050x1000x1750 (kích thước tham khảo, có thể khác so với sản phẩm thực tế)
Trọng lượng thiết bị (kg)	980
Nguồn cấp điện cho thiết bị (V)	Điện áp 3 pha 5 dây 380V
Nguồn cung cấp khí nén cho thiết bị (Mpa)	0,4-0,7
Lượng khí nén tiêu thụ của thiết bị (lít/phút)	12
Nhiệt độ hoạt động của thiết bị (°C)	5-35
Độ ẩm hoạt động của thiết bị (%)	75
Công suất định mức của thiết bị (kW)	3.5
Áp suất cấp nước thiết bị	Không có
Lượng nước tiêu thụ của thiết bị	Không có
Yêu cầu chân không của thiết bị (Mpa)	Không có

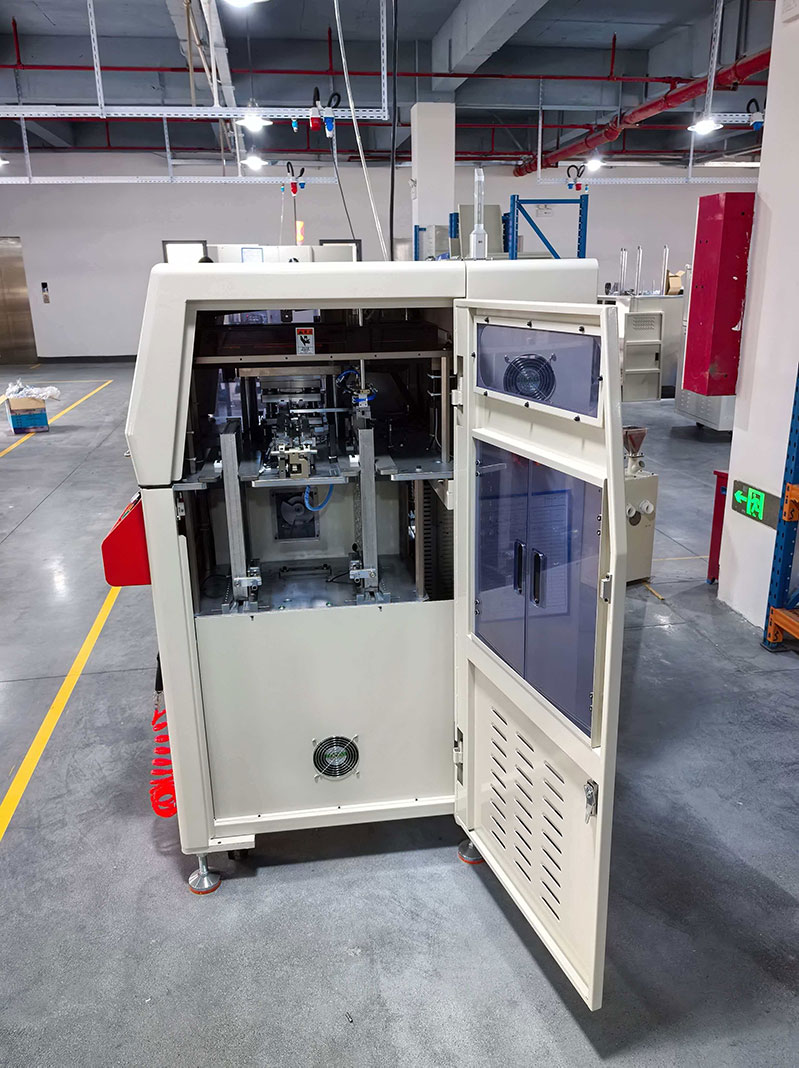

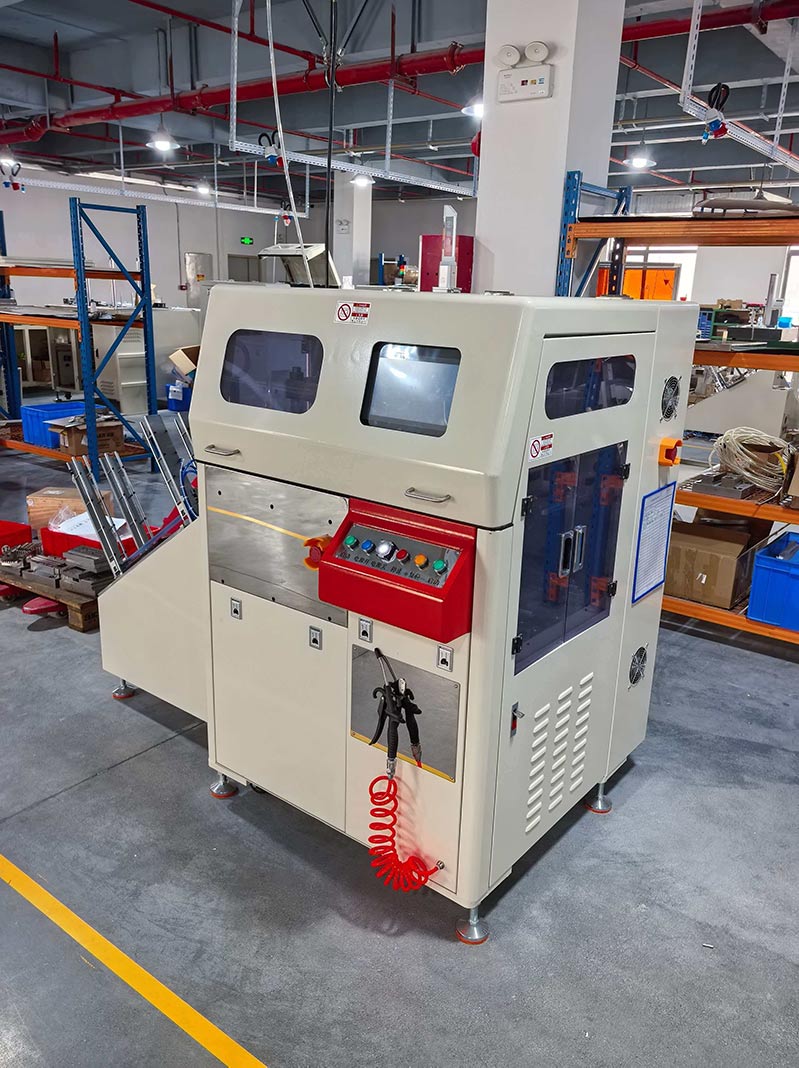

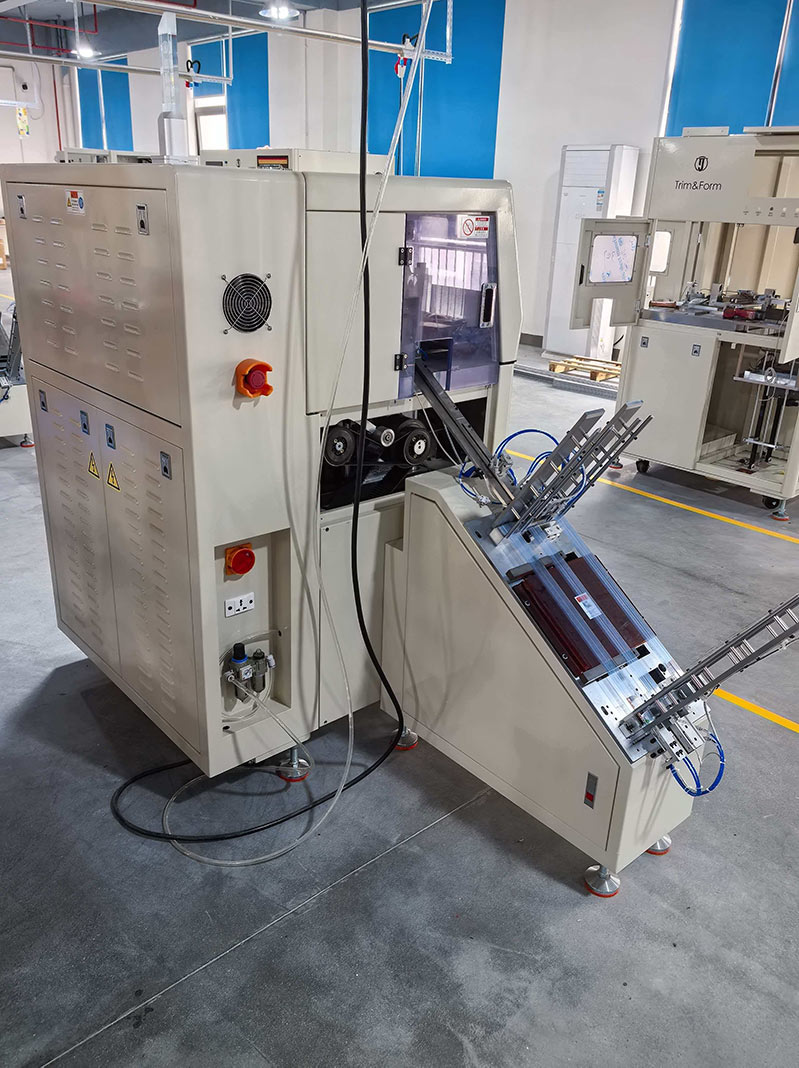

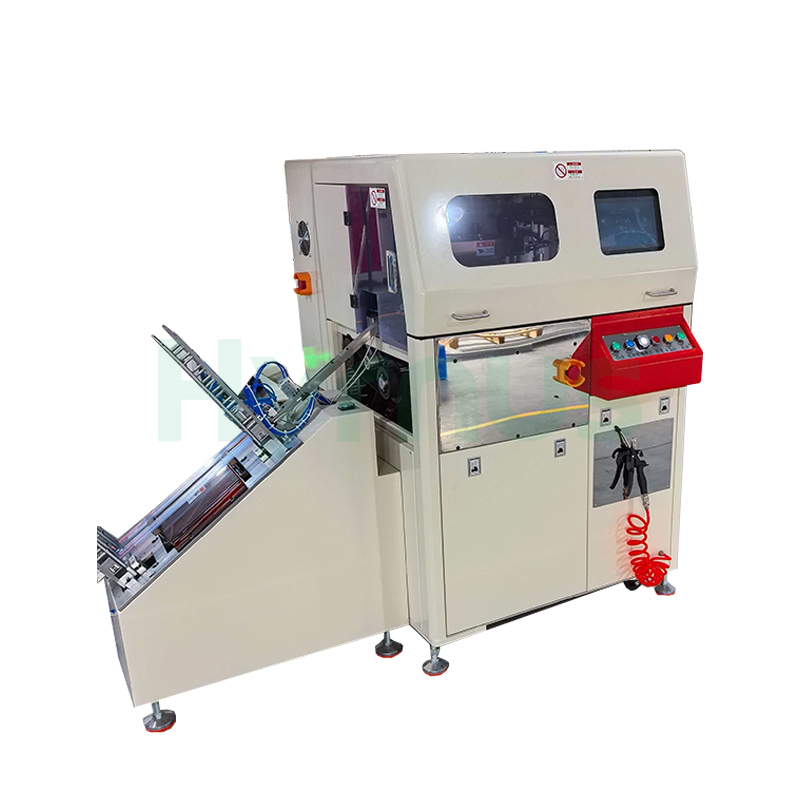

Chi tiết sản phẩm
