Máy tách khuôn tự động hai bánh đà dưới cho quá trình xử lý khung dẫn bán dẫn.

Giới thiệu sản phẩm

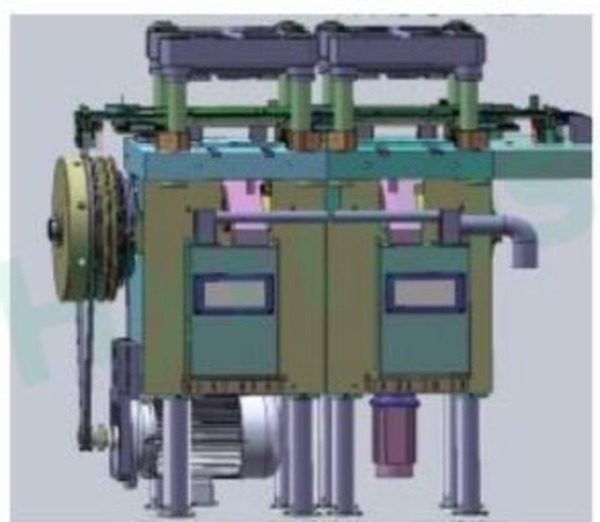

HY-TF200L Máy cắt tỉa và tách hình tự động bánh đà kép phía dưới Đây là thiết bị xử lý sau đúc bán dẫn chuyên nghiệp, chuyên dùng để cắt, tạo hình và tách các chân và dây dẫn của khung dẫn bán dẫn được đúc. Ứng dụng rộng rãi cho các sản phẩm đóng gói IC SOT, TO, SOP và DIP phổ biến, thiết bị này cho phép sản xuất hàng loạt tốc độ cao, ổn định và tự động cho các nhà sản xuất bao bì bán dẫn.

Khác với các thiết bị dập khuôn đơn trục thông thường, cấu trúc dập khuôn kép phía dưới của chúng tôi cung cấp lực dập mạnh hơn và phân bố ứng suất đồng đều, kéo dài tuổi thọ của khuôn mẫu chính xác. Nó giúp giảm thiểu hiệu quả hiện tượng bavia và biến dạng chốt, từ đó giảm tỷ lệ sản phẩm bị lỗi trong quá trình gia công khung dẫn. Được trang bị các phụ tùng khuôn mẫu chính xác tùy chỉnh có thể thay thế, một máy có thể linh hoạt chuyển đổi giữa nhiều thông số kỹ thuật đóng gói khác nhau, giúp giảm chi phí đầu tư thiết bị.

Ứng dụng sản phẩm

Tính năng sản phẩm

1. Hệ thống truyền động bánh đà kép phía dưới, lực dập đều, ít gờ kim và tuổi thọ khuôn dài.

2. Tốc độ đột dập cao 80–120 SPM, cấp liệu bằng cam giúp định vị khung dẫn chính xác.

3. Hệ thống cấp liệu tuần hoàn liên tục với hai bộ gá đàn hồi, chế độ nhận kép dạng ống và hộp lớn.

4. PLC Mitsubishi/Yonghong + màn hình cảm ứng, gọi lại thông số chỉ bằng một cú nhấp chuột cho SOT/TO/SOP/DIP

5. Hệ thống khóa an toàn toàn diện: màn chắn ánh sáng, cảm biến cửa và nút dừng khẩn cấp.

6. Tùy chọn kiểm tra lỗi trực quan bằng CCD và kết nối mạng nhà máy MES.

7. Phụ tùng khuôn mẫu chính xác có thể thay thế, một máy cho nhiều loại bao bì.

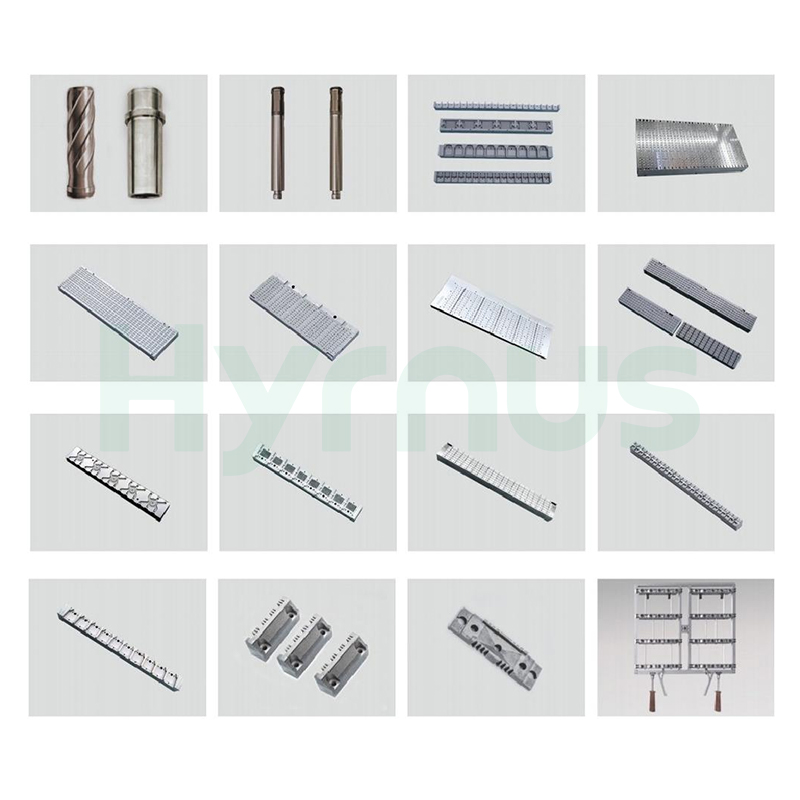

Phụ tùng khuôn mẫu chính xác

Thông số kỹ thuật



Mục	Thông số kỹ thuật
Hệ thống dập	Hệ thống dập tự động với công suất bánh đà kép phía dưới.
Ứng dụng	Cắt, tạo hình và tách rời các chân và đầu dây của các linh kiện bán dẫn được đúc khuôn.
Các loại bao bì tương thích	SOT, TO, SOP, DIP
Tốc độ dập (SPM)	80–120 nhịp mỗi phút
Hệ thống điều khiển	PLC Mitsubishi / Yonghong + Màn hình cảm ứng + Nút điều khiển
Hệ thống điện	Động cơ + Ly hợp
Cơ chế đóng mở khuôn	Bộ động cơ servo + bánh răng
Cơ chế cho ăn	Cho ăn bằng camera
Cơ chế tải	Hai bộ gá lò xo độc lập giúp cấp liệu tuần hoàn liên tục.
Cơ chế tiếp nhận	Thu gom ống hoặc lưu trữ vật liệu số lượng lớn trong hộp.
Cấu hình an toàn	Màn chắn ánh sáng, cảm biến mở cửa, khóa an toàn toàn diện và nút dừng khẩn cấp.
Phụ kiện tùy chọn 1	Thiết bị kiểm tra hình ảnh CCD
Phụ kiện tùy chọn 2	Chức năng mạng của hệ thống MES
