Máy hàn eutectic tự động độ chính xác cao dành cho các thiết bị rời rạc công suất cao.

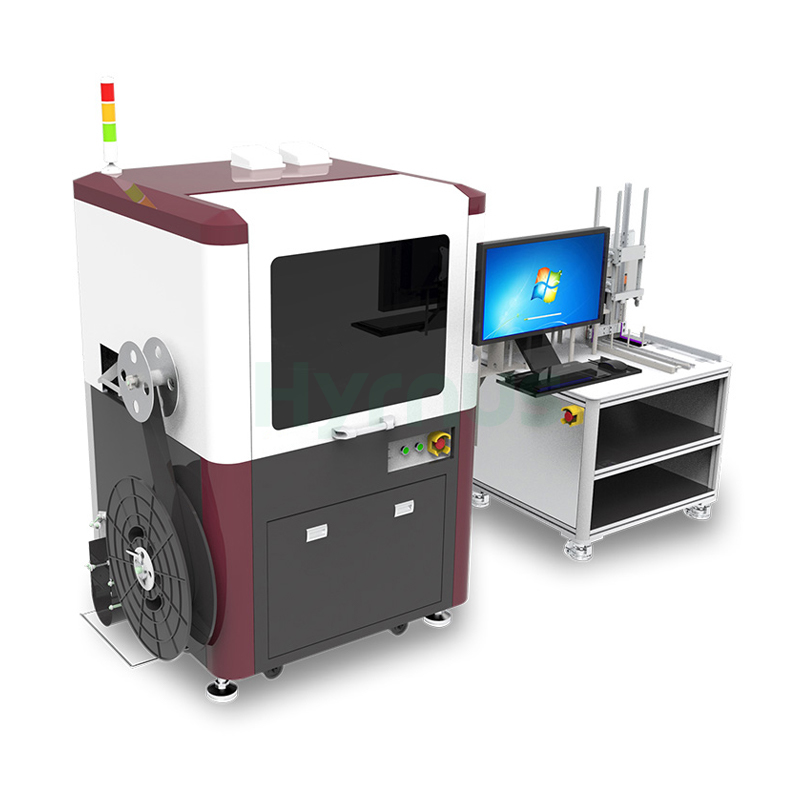

HY-ED08 Die Bonder Đạt được thời gian chu kỳ 140 ms với thông lượng 25.000 UPH, cung cấp độ chính xác định vị X/Y ≤ ±30 μm, độ chính xác xoay ≤ ±3° và độ chính xác đặt ±2 μm. Hệ thống này xử lý các tấm wafer 8 inch với kích thước chip từ 0,15 × 0,15 mm đến 1 × 1 mm và độ dày chân dẫn ≥150 μm, phù hợp với khung chân dẫn có chiều rộng từ 28–80 mm và độ dày từ 0,1–0,3 mm. Được trang bị camera 720 × 540 pixel cung cấp 256 mức độ xám và độ chính xác nhận dạng 1/2 pixel (3,4 μm) trên phạm vi 16 × 16 mm, hệ thống có đầu hàn kép với lực hàn cơ học từ 30–250 g, 6 vùng nhiệt độ với nhiệt độ tối đa 500°C và hỗ trợ cấp vật liệu dạng cuộn. Hoạt động trên điện áp 220V / 50Hz với công suất định mức 3 kW và mức tiêu thụ khí 10 L/phút (với chân không ngoài) hoặc 220 L/phút (không có chân không), HY-ED08 R8 mang lại khả năng hàn eutectic với ứng suất thấp và điện trở nhiệt thấp. Độ chính xác và độ tin cậy cao cho các ứng dụng sản xuất hàng loạt.

Thông số kỹ thuật

Mục	R8	R8-L
Hệ điều hành	Windows 7
Thời gian chu kỳ	140 ms	220 ms
UPH	25 nghìn	16K
Độ chính xác vị trí X/Y	≤ ±30 μm
Độ chính xác quay	≤ ±3°
Kích thước wafer	8"
Kích thước chip	0,15×0,15–1×1 mm	0,3×0,3–2×2 mm
Độ dày chì	≥150 μm
Chiều rộng khung chì	28–80 mm
Độ dày khung chì	0,1–0,3 mm
Chiều dài băng đạn	190–290 mm
Chiều rộng băng đạn	32–95 mm
Chiều cao tạp chí	100–155 mm
Máy ảnh	256 mức độ xám
Độ phân giải hình ảnh	720×540 pixel
Độ chính xác nhận dạng	1/2 pixel (3,4 μm)
Phạm vi nhận biết	16×16 mm
Bond Head	Đầu kép	Loại tuyến tính
Lực lượng liên kết	30–250 g (Cơ học)	20–250 g (Có thể lập trình)
Phương pháp liên kết	Nhặt trên bề mặt
Khu vực liên kết	85×15 mm
Độ chính xác vị trí	±2 μm
Vùng nhiệt độ	6	8
Nhiệt độ tối đa	Tối đa 500°C
Tự động cấp liệu	Không được hỗ trợ
Tự động tải	Không được hỗ trợ
Cấp liệu cuộn	Được hỗ trợ
Z Stroke	0–4 mm
Điều chỉnh kim trên cùng	Điện
Nhiều kim	Không bắt buộc
Nguồn điện	220V / 50Hz
Khí nén	0,6–1,0 MPa
Chân không	-0,6 ~ -1,0 kPa
Công suất định mức	3 KW	3,2 KW
Tiêu thụ không khí	10 L/phút (với chân không ngoài)	10 L/phút (với chân không ngoài)
	220 L/phút (không hút chân không)	120 L/phút (không hút chân không)
Kích thước	Phần trên (Dài × Rộng × Cao)	1250 × 1100 × 1500 mm (không bao gồm đèn tháp)
	Phần dưới (Dài × Rộng × Cao)	950 × 740 × 1350 mm
	Kích thước máng ăn (Dài × Rộng × Cao)）	700 × 300 × 800 mm
Cân nặng	Tầng trên	800 kg
	Đơn vị dưới	150 kg

Các kịch bản ứng dụng

Máy hàn eutectic SOT/SOD này được thiết kế để hàn chip với độ tin cậy cao cho các linh kiện rời rạc công suất. Với quy trình eutectic có độ ứng suất thấp và điện trở nhiệt thấp, nó được ứng dụng rộng rãi trong sản xuất hàng loạt MOSFET và diode cho các ứng dụng điện tử tiêu dùng tần số cao trong ngành ô tô, công nghiệp và công nghiệp.
