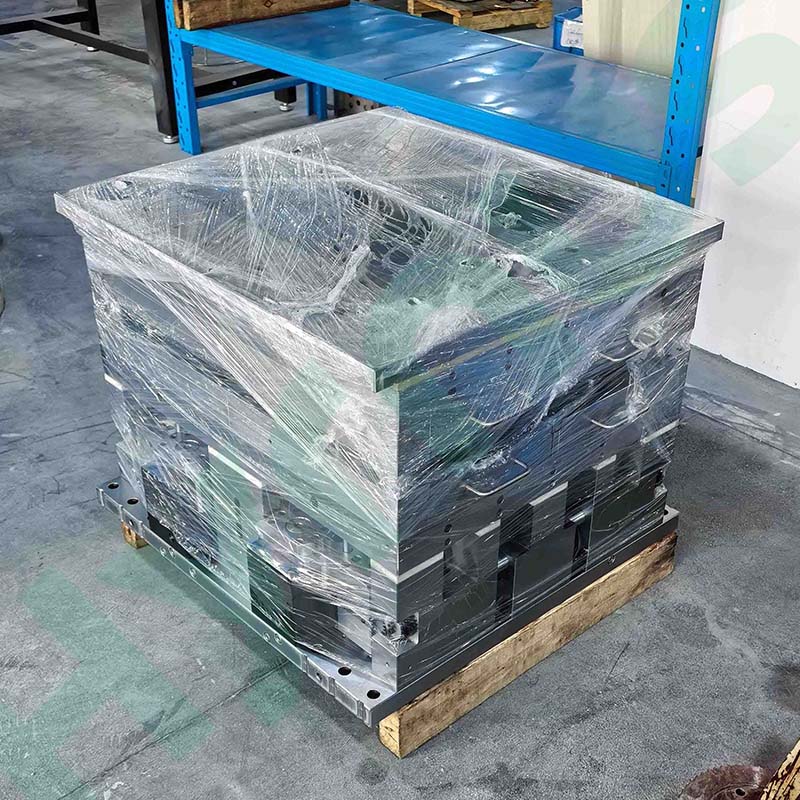

Khuôn đúc bao phim MGP 320 khoang TO-220

HY-PM220 là khuôn đóng gói TO220 MGP có 320 khoang và 4 khay khuôn có thể thay thế, tương thích với máy ép khuôn có công suất từ 450 tấn trở lên. Khuôn sử dụng các khoang được mạ crom cứng để duy trì hiệu suất ổn định lên đến 100.000 lần ép, cung cấp khả năng ép khuôn chính xác cao cho việc đóng gói các thiết bị điện tử bán dẫn với đầy đủ phụ tùng thay thế hỗ trợ.

Thương hiệu :
HYRNUS
Mã số sản phẩm :
HY-PM220
Số lượng đặt hàng tối thiểu (MOQ) :
1 Set
Bảo hành :
One-Year Warranty and Lifetime Maintenance
Sự chi trả :
T/T
Thời gian giao hàng :
7-35 Days
Nguồn gốc sản phẩm :
China

LIÊN HỆ NGAY

Khuôn đúc bao phim MGP 320 khoang TO-220

Giới thiệu sản phẩm

HY-PM220 Khuôn đóng gói TO220 320 khoang MGPĐây là khuôn đóng gói bán dẫn chính xác, sản xuất số lượng lớn, được tùy chỉnh cho quy trình đúc epoxy thiết bị điện TO220. Mỗi bộ gồm 4 hộp khuôn có thể thay thế hoàn toàn, mỗi hộp chứa 2 khung dẫn điện; toàn bộ khuôn có thể xử lý 16 khung dẫn điện trong một chu kỳ đúc duy nhất, tạo ra 320 khoang hình thành trong một lần ép. Được thiết kế với hệ thống phun đa ngăn từ dưới lên và các khay mô-đun có thể thay thế nhanh chóng, khuôn MGP này hoàn toàn phù hợp với tất cả các máy ép khuôn bán dẫn 450T+ thông dụng.

Nó giải quyết những nhược điểm thường gặp của khuôn đơn khoang truyền thống, bao gồm năng suất sản xuất thấp, thời gian ngừng hoạt động để thay khuôn kéo dài và sai lệch kích thước ngoài phạm vi cho phép. Tất cả các chỉ số về độ chính xác kích thước, độ trơn tru khi đẩy sản phẩm ra và hiệu suất lớp phủ khoang đều duy trì ổn định trong vòng 100.000 lần đẩy hoặc 1 năm hoạt động liên tục. Sản phẩm được sử dụng rộng rãi để đóng gói các MOSFET, transistor công suất và bộ điều chỉnh điện áp dạng TO220 trong các dây chuyền sản xuất hàng loạt.

Ứng dụng sản phẩm

Khuôn đóng gói HY-PM220 TO220 MGP sử dụng thiết kế 320 khoang cho các linh kiện rời rạc công suất TO220 như MOSFET, transistor công suất, bộ điều chỉnh LDO và diode Schottky. Khuôn này phục vụ các nhà máy đóng gói bán dẫn, xưởng điện tử ô tô, nhà sản xuất nguồn điện và năng lượng mới. Các thiết bị được đúc khuôn được ứng dụng trong bộ chuyển đổi điện gia dụng, mô-đun nguồn xe hơi, biến tần công nghiệp, thiết bị lưu trữ năng lượng di động và thiết bị y tế di động, và khuôn này tương thích với tất cả các dây chuyền sản xuất đúc khuôn tự động hoàn toàn có công suất từ 450 tấn trở lên.

Tiêu chuẩn kiểm soát chất lượng và nghiệm thu của khuôn đúc MGP

Dưới đây là các tiêu chuẩn kiểm tra đầy đủ cho các thiết bị thành phẩm được đúc bằng khuôn đóng gói HY-PM220 320 khoang TO220 MGP, bao gồm dung sai kích thước, kiểm soát bavia, thông số đúc, khuyết tật bề mặt và bên trong, và độ bền lớp phủ khoang lâu dài cho sản xuất bao bì bán dẫn hàng loạt.

Tất cả các kích thước được đề cập bên dưới đều được đo bằng mm trừ khi có quy định khác.

1. Dung sai kích thước và vị trí

Tất cả kích thước đường viền, góc nghiêng và độ dày chì đều tuân theo bản vẽ sản phẩm với khoang được mạ crom cứng. Độ lệch vật liệu đóng gói X/Y và độ lệch tâm giữa hợp chất khuôn và khung chì không được vượt quá 0,05.

2. Kiểm soát hiện tượng chớp cháy và dư lượng hợp chất

Các phần nhựa thừa trên rãnh dẫn, lỗ thông hơi và cổng in không được gây cản trở quá trình sản xuất tự động. Phần nhựa thừa nhô ra khỏi mép khung là điều cấm. Chỉ cho phép nhựa thừa trong suốt, không quá 0,6mm trên các chân linh kiện.

3. Thông số tháo khuôn và khuôn đúc

Quá trình đẩy sản phẩm diễn ra trơn tru, không bị đứt gãy đường dẫn hoặc sản phẩm lỗi, ổn định trong vòng 100.000 lần đẩy. Quy trình tiêu chuẩn: nhiệt độ khuôn 160~180℃, áp suất phun 1000~1600psi, thời gian chu kỳ 8~25s.

4. Giới hạn khuyết tật bề mặt

Không có vết xước, vết lượn sóng, vết nứt hoặc sứt mẻ trên các bộ phận đúc; kích thước bọt khí và lỗ kim <0,1mm. Độ bavia dọc tại mối nối chèn ≥0,05. Lượng nhựa thừa tràn ra ở giữa ≥0,05 (trong vòng 100.000 lần đúc: độ dày <0,05, chiều rộng <2). Lượng nhựa thừa tràn ra bên cạnh đường dẫn ≥0,05 (trong vòng 100.000 lần đúc: độ dày <0,05, chiều rộng <1). Không có biến dạng khung dẫn hoặc vết nứt lỗ định vị sau khi tháo khuôn.

5. Hiệu suất đóng gói bên trong

Không có lỗ rỗng và hiện tượng tách lớp trên khu vực chip và dây dẫn; lỗ rỗng ở các vị trí bên trong khác ≤0,1mm, nghiêm cấm việc điền đầy không hoàn chỉnh.

6. Tuổi thọ của lớp mạ khoang

Tối thiểu 100.000 lần bắn đối với hợp chất xanh, tối thiểu 200.000 lần bắn đối với hợp chất tiêu chuẩn, không bị bong tróc lớp phủ trong suốt chu kỳ sử dụng.

Cấu hình và thông số kỹ thuật khuôn đúc MGP

Phần này trình bày đầy đủ các tiêu chuẩn cấu hình khuôn của khuôn đóng gói HY-PM220 TO220 MGP, bao gồm cấu trúc thân khuôn chính, phụ kiện cách nhiệt, phụ kiện điện, thông số phù hợp với máy ép và yêu cầu về độ cứng vật liệu. Tất cả các thông số kỹ thuật đều hoàn toàn tuân thủ các tiêu chuẩn đóng gói sản xuất hàng loạt thiết bị bán dẫn công suất 450 tấn trở lên.

Lưu ý: Tất cả các đơn vị đo trong bảng đều là mm trừ khi có ghi chú khác.

KHÔNG.	Loại	Mục	Tiêu chuẩn kỹ thuật
1	Thân khuôn chính	Máy ép khuôn tương thích	Khuôn có thể được ghép nối với máy ép khuôn có công suất từ 450 tấn trở lên; khung khuôn có thiết kế đa năng cho 4 hộp khuôn với khả năng thay thế hộp khuôn nhanh chóng.
2	Thân khuôn chính	Cơ chế dẫn động phun	Thiết kế phun đa xi-lanh từ dưới lên trên. Quá trình phun được điều khiển bởi hai xi-lanh thủy lực chịu nhiệt cao, chống rò rỉ tích hợp sẵn, được thực hiện bởi tấm dẫn động phun với thiết kế cân bằng.
3	Thân khuôn chính	Khả năng thay thế hoàn toàn giữa các băng cassette	Tất cả các loại băng cassette đều có thể hoán đổi hoàn toàn cho nhau trên khung xe, không yêu cầu vị trí cố định nào để nhận dạng.
4	Thân khuôn chính	Khả năng hoán đổi các bộ phận bên trong	Tất cả các bộ phận bên trong mỗi băng cassette đều có thể thay thế miễn phí.
5	Thân khuôn chính	Cấu trúc thay thế băng cassette nhanh chóng	Hộp chứa phôi sử dụng cấu trúc cơ khí tấm chốt đẩy tích hợp được kết nối với thiết bị truyền động đẩy của khung khuôn, với thiết kế ray trượt kéo vào giúp thay thế hộp chứa phôi nhanh chóng.
6	Thân khuôn chính	Vật liệu cấu thành lõi & Độ cứng	Khuôn đúc và các bộ phận chính sử dụng các vật liệu như sau:
			① Khuôn đúc: DC53 (độ cứng HRC59~60)
			② Vật liệu chèn xoang: ASP23 (độ cứng HRC61~63)
			③ Khối trung tâm: ASP23 (độ cứng HRC61~63)
			④ Xi lanh phun: ASP23
			⑤ Đầu kim tiêm: Thép vonfram
7	Thân khuôn chính	Giá đỡ tải khung dẫn hướng	Khung dẫn liệu được làm bằng hợp kim nhôm cường độ cao, nhẹ và chống biến dạng. Thiết kế giá đỡ nổi đảm bảo việc cấp liệu trơn tru mà không bị cản trở.
8	Thân khuôn chính	Độ nhám bề mặt khoang	Độ nhám bề mặt gia công của khoang khuôn phải đáp ứng các yêu cầu của bản vẽ kích thước tổng thể sản phẩm đúc.
9	Thân khuôn chính	Điều khiển nhiệt độ độc lập nhiều vùng	Các lỗ dành cho cặp nhiệt điện được bố trí cạnh mỗi lỗ gia nhiệt trên khung khuôn trên và dưới để phù hợp với máy ép khuôn điều khiển nhiệt độ 24 điểm với điều khiển nhiệt độ độc lập cho từng bộ gia nhiệt. 4 lỗ dành cho cặp nhiệt điện được bố trí ở phía sau khung trên và dưới, tương thích với máy ép khuôn chỉ có thiết kế đo nhiệt độ 2 hoặc 4 vùng.
10	Thân khuôn chính	Cổng cảm biến ngắt quá nhiệt	Các lỗ lắp cảm biến ngắt quá nhiệt được dành sẵn trên khung trên và khung dưới để phối hợp với cảm biến ngắt quá nhiệt được trang bị trên máy ép khuôn.
11	Thân khuôn chính	Tấm đế đệm khí	Tấm đế khuôn phía dưới sử dụng thiết kế đệm khí giúp việc lắp đặt khuôn dễ dàng hơn.
12	Thân khuôn chính	Cấu trúc cố định khung	Khung trên và khung dưới được cố định bằng các tấm cố định hình chữ L để phù hợp với các bệ đỡ của các máy ép khuôn khác nhau.
13	Thân khuôn chính	Tiêu chuẩn chốt buộc	Tất cả các ốc vít và đai ốc bên trong khuôn đều sử dụng kích thước tiêu chuẩn hệ mét.
14	Thân khuôn chính	Đầu nối truyền động phun nhanh	Đế cố định đầu nối và tấm dẫn động phun sử dụng thiết kế trượt ray, kéo và khóa.
15	Thân khuôn chính	Kiểm soát sự chênh lệch nhiệt độ bề mặt khuôn	Công suất của thanh gia nhiệt được lựa chọn để giữ cho sự chênh lệch nhiệt độ giữa bề mặt khuôn trên và khuôn dưới nằm trong phạm vi ±5.℃.
16	Thân khuôn chính	Đánh dấu công suất máy sưởi	Phải in nhãn công suất ở gốc của mỗi ống gia nhiệt.
17	Thân khuôn chính	Giá đỡ cố định máy sưởi	Các thiết bị cố định ống gia nhiệt phải được bố trí xung quanh mỗi lỗ ống gia nhiệt của khuôn.
18	Phụ kiện cách nhiệt	Áo khoác cách nhiệt	Áo khoác cách nhiệt cố định cho khuôn trên; các tấm cách nhiệt có thể tháo lắp nhanh ở cả hai bên khuôn dưới.
19	Phụ kiện cách nhiệt	Hiệu suất tấm cách nhiệt	Tất cả các tấm cách nhiệt khuôn đều có thể chịu được tác động của áp lực kẹp lâu dài mà không bị biến dạng và sẽ không làm hỏng bề mặt khuôn.
20	Phụ kiện điện và kẹp	Đánh dấu thông số máy sưởi	Được ghi rõ công suất định mức và điện áp hoạt động.
21	Phụ kiện điện và kẹp	Giao diện cặp nhiệt điện	Phù hợp với máy ép khuôn của người mua, hỗ trợ điều khiển nhiệt độ 2 điểm, 4 điểm và 24 điểm.
22	Phụ kiện điện và kẹp	Giao diện bảo vệ nhiệt	Phù hợp với máy ép khuôn của người mua.
23	Phụ kiện điện và kẹp	Cấu trúc tấm ép	Phù hợp với máy ép khuôn của người mua.
24	Phụ kiện điện và kẹp	Độ dày tấm khuôn trên và dưới	Độ dày tấm phải lớn hơn 40mm.
25	Phụ kiện điện và kẹp	Chế độ cố định tấm ép	Tấm ép được ấn chặt vào tấm khuôn.
26	Phụ kiện điện và kẹp	Thông số kỹ thuật vít tấm ép	Phù hợp với máy ép khuôn do người mua cung cấp.
27	Nhấn các thông số khớp	Sơ đồ bố trí chốt đẩy	Vị trí chốt đẩy được lựa chọn dựa trên cấu trúc thực tế của khuôn.
28	Nhấn các thông số khớp	Kích thước tấm ép	Do người mua cung cấp.
29	Nhấn các thông số khớp	Giao diện phao khí khuôn	Phù hợp với giao diện phao khí tiêu chuẩn của thiết bị đúc.
30	Nhấn các thông số khớp	Đầu nối ống thủy lực	Phù hợp với đầu nối ống dẫn thủy lực của máy ép khuôn.
31	Nhấn các thông số khớp	Bản vẽ bố trí khoang	Tham khảo bản vẽ sản phẩm đúc.
32	Nhấn các thông số khớp	Tổng độ dày khuôn	Tổng độ dày của khuôn sau khi đóng khuôn là hơn 520mm, được sản xuất theo các tiêu chuẩn thiết kế khuôn hiện hành.
