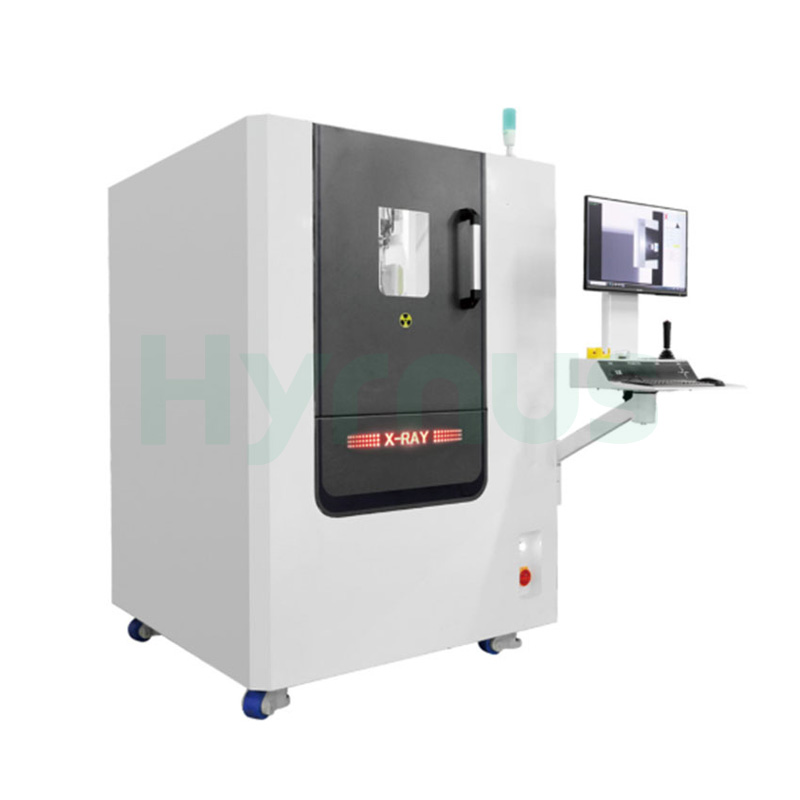

Hệ thống kiểm tra tia X bán tự động dành cho pin năng lượng mới và chất bán dẫn.

Chức năng và nguyên lý hoạt động của sản phẩm

Thiết bị này phát ra tia X thông qua nguồn tia X, xuyên sâu vào bên trong vật thể cần kiểm tra. Bộ thu nhận tia X và tạo ra hình ảnh, dựa trên đó nhân viên sẽ xác định thủ công các khuyết tật bên trong của vật thể cần kiểm tra.

Tính năng sản phẩm

1. Chuyển động lập trình CNC

Các đường dẫn chuyển động được thiết lập sẵn hỗ trợ kiểm tra đa điểm tự động. Chức năng này chủ yếu được sử dụng để đánh giá chất lượng sản phẩm theo lô nhỏ và giúp nâng cao đáng kể hiệu quả kiểm tra.

2. Đo bằng bọt khí tự động

Chức năng đo tự động chỉ với một cú nhấp chuột giúp tính toán tỷ lệ diện tích bọt khí và lỗ rỗng bên trong sản phẩm.

3. Hình ảnh độ phân giải cao

Các hình ảnh gốc được xử lý bằng thuật toán để có độ rõ nét cao hơn, giúp dễ dàng nhận diện các khuyết điểm của sản phẩm.

4. Bảo vệ an toàn nhiều lớp

Toàn bộ máy được bao bọc trong một cabin bằng chì, với độ rò rỉ bức xạ dưới tiêu chuẩn quốc gia là 1μSv/h. Các công tắc khóa liên động được lắp đặt trên cửa chì để tự động ngắt phát xạ tia X khi cửa được mở. Thiết bị đã đạt chứng nhận an toàn bức xạ và được cấp giấy chứng nhận miễn trừ.

Thông số kỹ thuật 1



Mô-đun	Mục	Chi tiết
Người mẫu		HY-XR5010A
Nguồn tia X	Điện áp ống tối đa	90KV
	Dòng điện ống tối đa	200μA
	Công suất đầu ra tối đa	8W
	Điểm lấy nét tối thiểu	7μm
	Tuổi thọ ống tia X	8000 giờ hoặc 1 năm kể từ ngày giao thiết bị (tùy điều kiện nào đến trước; không bao gồm hư hỏng do người dùng gây ra)
Hệ thống hình ảnh	Độ phân giải không gian	5,8 lp/mm
	Kích thước pixel	85μm
	Tốc độ khung hình	35 khung hình/giây (1×1)
	Khu vực phát hiện màn hình phẳng hiệu quả	128×128mm
	Ma trận điểm ảnh	1536×1536
	Chức năng nghiêng	Tùy chọn độ nghiêng ±45°
	Độ phóng đại	Độ phóng đại hình học: 40X (31X cho phiên bản nghiêng) Độ phóng đại hệ thống: 200X (155X cho phiên bản nghiêng, độ phóng đại không giới hạn với các thông số mở)
	Tuổi thọ của màn hình phẳng	8000 giờ hoặc 1 năm kể từ ngày giao thiết bị (tùy điều kiện nào đến trước; không bao gồm hư hỏng do người dùng gây ra)
Sân khấu	Trọng lượng mẫu tối đa có thể tải	10KG
	Kích thước sân khấu	500mm × 500mm
	Phạm vi phát hiện giai đoạn hiệu quả	460mm × 460mm
	Thiết bị cố định sản phẩm	Tùy chỉnh theo yêu cầu
Hệ thống phần mềm	Điều hướng & Định vị	Được hỗ trợ
	Đo lường tự động	Được hỗ trợ
	Kiểm tra tự động CNC	Được hỗ trợ
	Chế độ ngủ tự động	5 phút không hoạt động trên ống tia X (có thể tùy chỉnh)
	Phương pháp điều khiển chuyển động	Chuột, Bàn phím và Cần điều khiển
Máy tính công nghiệp (IPC)	Màn hình	23,8 inch
	Hệ điều hành	Win10
	Ổ cứng	Ổ cứng SSD 1TB
Người khác	Tổng trọng lượng máy	1400kg
	Phương pháp mở cửa	Cửa mở sang trái bằng tay
	Rò rỉ tia X	≤1,0 μSV/h (Đã được kiểm tra bằng máy đo liều bức xạ được chứng nhận bởi bên thứ ba)



Thông số kỹ thuật 2



Tham số	Mẫu: HY-XR5010 (2D) Phiên bản tiêu chuẩn	Mẫu: HY-XR5010 (2D) Phiên bản chuyên nghiệp	Mẫu: HY-XR5010 (2D) Phiên bản cao cấp
Hiệu suất thiết bị
Kích thước tổng thể	1700mm (Dài) × 1100mm (Rộng) × 1800mm (Cao)
Trọng lượng máy	800 kg
Nguồn điện	110V/220V/10A
Mức tiêu thụ điện năng	1,5 kW
Góc nghiêng	± 0°
Nhập thông tin sản phẩm (Tùy chọn)	Quét mã vạch thủ công / tự động
Phạm vi kiểm tra hiệu quả	450mm × 410mm
Phương pháp kiểm tra	Kiểm tra thủ công / dựa trên thuật toán
Kích thước sân khấu	510mm × 460mm
Tải trọng tối đa của sân khấu	5 kg
Mức độ phóng xạ	< 1 µSv/h
Số trục	4 trục
Hiệu suất nguồn tia X
Mô hình ống	Dòng CNT	Dòng L
Loại ống	Ống nano carbon (CNT) kín	Ống kín phản quang
Điện áp ống tối đa	90 Kv	90 Kv
Dòng điện tối đa của ống	150 µA	200 µA
Góc phát xạ	90°	30° – 80°
Độ phân giải tối thiểu	3–15 µm	5–15 µm
Hiệu suất của đầu dò bảng phẳng
Mô hình máy dò	Bộ sưu tập cá voi	Dòng sản phẩm NDT	Dòng sản phẩm MFG
Loại đầu dò	Silic vô định hình	Màn hình TFT mới	Silic vô định hình
Nghị quyết	4,0 Lp/mm	5,8 Lp/mm	10 Lp/mm
Kích thước pixel	125 µm	85 µm	49,5 µm
Ma trận điểm ảnh	1024mm × 1248mm	1536mm × 1536mm	2312mm × 2904mm
Vùng chụp ảnh hiệu quả	160mm × 128mm	130mm × 130mm	114mm × 143mm
Độ sâu bit chuyển đổi A/D	16 bit	16 bit	14 bit
Tốc độ khung hình (1×1)	30 khung hình/giây	20 khung hình/giây	10 khung hình/giây
Tính năng & Ứng dụng	Thích hợp cho việc phát hiện vật thể lạ trong ngành công nghiệp thực phẩm, kiểm tra chất lượng mối hàn và lỗ hổng trong ngành điện tử 3C, và kiểm tra cấu trúc bên trong trong ngành công nghiệp bán dẫn.	Chủ yếu được sử dụng để kiểm tra cấu trúc bên trong và kích thước sản phẩm, với độ chính xác lên đến 0,01mm. Được sử dụng rộng rãi như thiết bị đo lường độ chính xác cao trong lĩnh vực lắp ráp bảng mạch in (PCBA) và năng lượng mới.	Được thiết kế cho các sản phẩm có cấu trúc phức tạp và yêu cầu độ chính xác cao. Được sử dụng trong kiểm tra điện tử cao cấp, bao gồm kiểm tra mối hàn dây vàng và dây đồng trong ngành công nghiệp bán dẫn.



Mô tả thành phần



KHÔNG.	Tên hàm	Các thành phần chính
1	Hệ thống phát hiện và chụp ảnh tia X	Ống tia X, đầu dò dạng tấm phẳng
2	Hệ thống bảo vệ khỏi bức xạ tia X	Vỏ bọc chống nhiễu bằng chì
3	Hệ thống điều khiển chuyển động	Bàn trượt X/Y, thẻ điều khiển chuyển động
4	Hệ thống xử lý hình ảnh	Phần mềm xử lý và kiểm tra hình ảnh độc quyền do Zhengye phát triển.
5	Hệ thống định vị	Máy ảnh độ nét cao
6	Chức năng phần mềm	Chế độ đo ngoại tuyến, điều hướng tự động, quan sát thủ công, đánh giá thủ công. Chức năng đánh giá tự động được cung cấp như một tính năng bổ sung và không được bao gồm trong hạng mục nghiệm thu.



Yêu cầu về quy trình vận hành



Bước chân	Mô tả hoạt động
1	Nạp liệu thủ công bằng cách mở cửa.
2	Đặt thủ công sản phẩm thử nghiệm và giá đỡ lên bệ đỡ.
3	Đóng cửa bằng tay và kích hoạt nguồn tia X.
4	Xác định vị trí ban đầu của đối tượng cần kiểm tra bằng chức năng điều hướng.
5	Giai đoạn vận chuyển di chuyển dọc theo đường dẫn đã được lập trình sẵn.
6	Thiết bị chụp X-quang thực hiện chụp ảnh tự động.
7	Người vận hành đánh giá kết quả (Đạt/Không đạt) dựa trên hình ảnh và đánh dấu sản phẩm.
8	Phần mềm lưu trữ kết quả đánh giá và hiển thị hình ảnh kết quả tương ứng.
9	Tắt nguồn tia X, mở cửa bằng tay và phân loại sản phẩm.



Cấu hình và tiêu chuẩn chung của thiết bị



Mục	Thông số kỹ thuật
Màu sắc thiết bị	Màu thân chính: Trắng RAL 9016 (hoặc theo mẫu màu do khách hàng cung cấp)
Tiêu chuẩn an toàn	Tuân thủ các tiêu chuẩn an toàn liên quan đến thiết bị điện cơ của Cộng hòa Nhân dân Trung Hoa.
Mức độ tiếng ồn	≤ 75 dB (đo ở khoảng cách 1 m từ bề mặt thiết bị)
Nhiệt độ hoạt động	25 ± 3°C
Độ ẩm hoạt động	Độ ẩm tương đối ≤ 60% (không ngưng tụ)
Mức tiêu thụ điện năng	≤ 2 kW
Kích thước thiết bị	Dài 1270 mm × Rộng 1340 mm × Cao 1800 mm (kích thước cuối cùng có thể thay đổi tùy thuộc vào sản phẩm thực tế)
