Máy trộn và phân phối keo epoxy, máy phân phối keo thủ công cho mạch in PCB.

Tổng quan sản phẩm

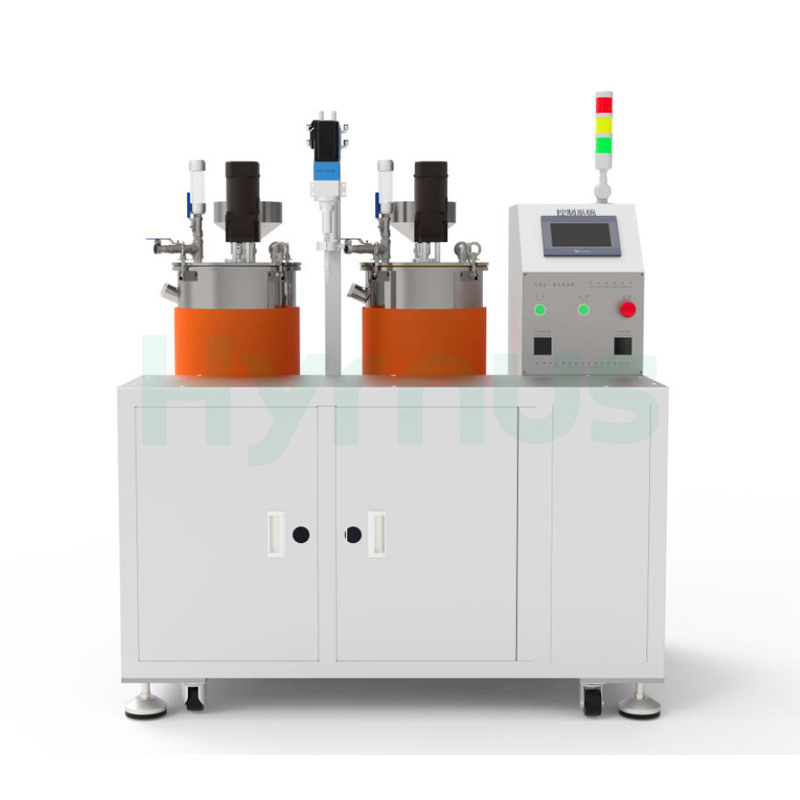

HY-AP8700 nàyMáy phân phối keo thủ công Sản phẩm này thích hợp để phân phối các loại keo A/B khác nhau trong sản xuất mạch in, linh kiện điện tử, sản phẩm chiếu sáng, thiết bị gia dụng nhỏ, phụ kiện ô tô, máy hút bụi, bộ lọc và các ứng dụng khác.

Máy sử dụng hệ thống điều khiển PLC để vận hành chính xác các động cơ định lượng, đảm bảo kiểm soát tỷ lệ keo chính xác, trộn tự động và phân phối ổn định. Máy hỗ trợ nạp chân không, khử khí chân không, gia nhiệt, khuấy và làm sạch tự động, phù hợp với các yêu cầu xử lý keo phức tạp. Với cấu trúc nhỏ gọn, hệ thống vận hành ổn định và giao diện thân thiện với người dùng, máy mang lại hiệu suất đáng tin cậy và hiệu quả chi phí cao cho sản xuất.

Tính năng sản phẩm

Ứng dụng

*Ngành công nghiệp PCB (bảng mạch in)

*Ngành công nghiệp linh kiện điện tử

*Ngành công nghiệp nguồn sáng điện

*Ngành công nghiệp thiết bị gia dụng nhỏ

*Ngành công nghiệp Igniter

*Ngành công nghiệp phụ kiện ô tô

*Ngành công nghiệp lọc và nhiều ngành khác.



Thông số thiết bị

No	Cdanh mục	Tham số
1.	Người mẫu	HY-AP8700
2.	Tỷ lệ pha trộn (theo trọng lượng)	—
3.	Hệ thống điều khiển tỷ lệ	Bơm định lượng + động cơ
4.	Độ chính xác tỷ lệ	±3% (dựa trên 10g)
5.	Chế độ hoạt động	Công tắc khởi động
6.	Độ chính xác khi phân phối	±3% (dựa trên 10g)
7.	Phương pháp kiểm soát dòng chảy	Đầu vào kỹ thuật số
8.	Tốc độ phân phối	1,5–3,5
9.	Hệ thống điều khiển tự động hóa	Bộ điều khiển chuyển động + màn hình cảm ứng
10.	Phương thức tải	Hút chân không tự động / rót thủ công
11.	Hệ thống hiển thị giao diện	Loại bàn phím trực quan; chương trình có thể được viết theo yêu cầu.
12.	Phương pháp làm sạch	Làm sạch bán tự động
13.	Phương pháp trộn	Trộn động
14.	Thời gian chống đông cứng	0–10000 giây
15.	Độ nhớt áp dụng	100–30000 CPS
16.	Cung cấp không khí	0,5–0,7 MPa
17.	Nguồn điện	Điện áp xoay chiều 220V, tần số 50 Hz
18.	Kích thước máy (Dài × Rộng × Cao)	1300 × 900 × 2000 mm



Quy trình làm việc

No	Mô tả
1	Keo hai thành phần (A/B) được lưu trữ trong các bể chứa riêng biệt. Mỗi bể hỗ trợ nạp liệu thủ công hoặc hút chân không, và cung cấp các chức năng như khuấy, gia nhiệt và khử khí.
2	Keo dán đơn thành phần đã qua xử lý chảy qua các ống dẫn vào các bơm định lượng A/B tương ứng. Dưới sự điều khiển của phần mềm, keo dán được cung cấp theo tỷ lệ và lưu lượng đã định qua các ống dẫn đến đầu ra của van trộn. Hệ thống được kết nối với một van phân phối để đổ khuôn thủ công.
3	Van trộn động sẽ trộn kỹ thành phần A và thành phần B thành hỗn hợp keo đồng nhất để đạt được hiệu quả đóng rắn. Thời gian phân phối được thiết lập thông qua các thông số chương trình, giúp thao tác đơn giản và thuận tiện.
4	Vì quá trình trộn chỉ diễn ra bên trong ống trộn, nên thiết bị làm sạch bán tự động chỉ làm sạch van và đoạn ống trộn.
