Máy phân phối keo tự động, thiết bị phân phối keo lỏng

Tổng quan sản phẩm

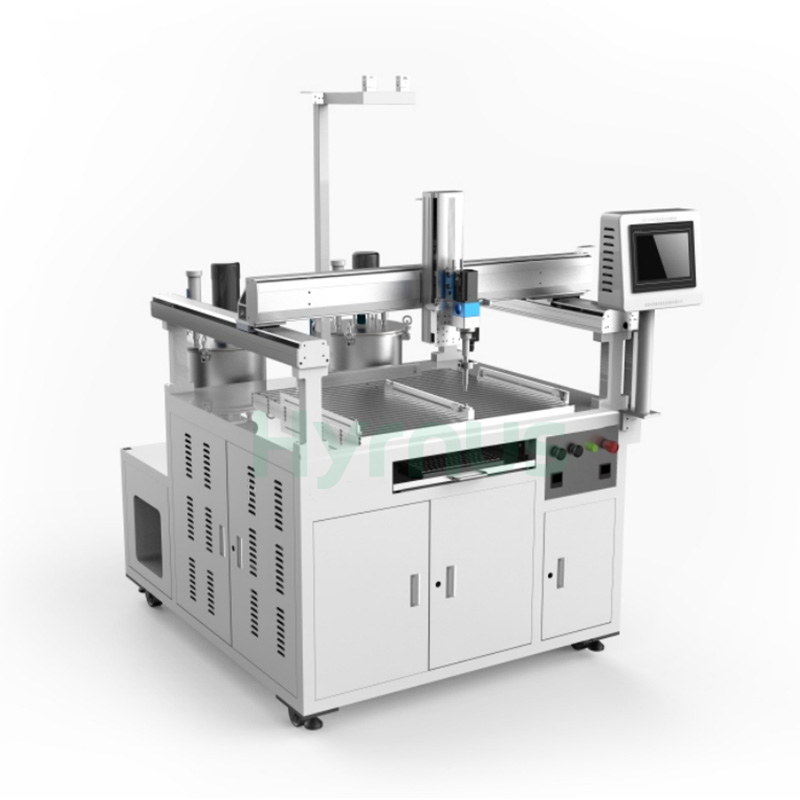

HY-AP3030Máy phân phối keo tự động Sản phẩm này thích hợp để định lượng chính xác các loại keo A/B khác nhau trong sản xuất mạch in, linh kiện điện tử, sản phẩm chiếu sáng, thiết bị gia dụng nhỏ, phụ kiện ô tô, bộ lọc và các ứng dụng khác.

Máy sử dụng bộ điều khiển chuyển động độc quyền với thuật toán tiên tiến và bộ điều khiển ba trục độ chính xác cao để đạt được chuyển động phân phối 3D nhanh và chính xác. Điều khiển động cơ định lượng chính xác đảm bảo tỷ lệ trộn chính xác, trộn tự động và phân phối định lượng. Máy cũng hỗ trợ nạp chân không và khử khí chân không, với các chức năng tùy chọn như gia nhiệt, khuấy, làm sạch tự động và giám sát áp suất để đáp ứng các yêu cầu khác nhau của quy trình dán keo. Hệ điều hành ổn định và giao diện thân thiện với người dùng giúp máy dễ vận hành và tiết kiệm chi phí trong sản xuất.

Tính năng sản phẩm

Ứng dụng

*Ngành công nghiệp PCB (bảng mạch in)

*Ngành công nghiệp linh kiện điện tử

*Ngành công nghiệp nguồn sáng điện

*Ngành công nghiệp thiết bị gia dụng nhỏ

*Ngành công nghiệp Igniter

*Ngành công nghiệp phụ kiện ô tô

*Ngành công nghiệp lọc và nhiều ngành khác.



Thông số thiết bị

No	Cdanh mục	Tham số
1.	Người mẫu	HY-AP3030
2.	Du lịch làm việc hiệu quả	700 (X) × 500 (Y) × 100 (Z) mm (hành trình hai đầu)
3.	Tốc độ tối đa	Tốc độ quay X/Y: 300 mm/giây, tốc độ quay Z: 150 mm/giây
4.	Tỷ lệ pha trộn (theo trọng lượng)	30 : 100
5.	Hệ thống điều khiển tỷ lệ	Bơm định lượng
6.	Độ chính xác tỷ lệ	±2% (trên cơ sở 100g)
7.	Chế độ hoạt động	Công tắc khởi động
8.	Độ chính xác khi phân phối	±2% (trên cơ sở 100g)
9.	Phương pháp kiểm soát dòng chảy	Đầu vào kỹ thuật số
10.	Tốc độ phân phối	Có thể điều chỉnh theo yêu cầu thực tế.
11.	Hệ thống điều khiển tự động hóa	Máy tính công nghiệp + Card điều khiển chuyển động
12.	Phương thức tải	Hút chân không tự động / rót thủ công
13.	Hệ thống hiển thị giao diện	Windows 7
14.	Phương pháp làm sạch	Làm sạch bán tự động
15.	Phương pháp trộn	Trộn động
16.	Thời gian chống đông cứng	0–10000 giây
17.	Độ nhớt áp dụng	100–30000 CPS
18.	Cung cấp không khí	0,5–0,7 MPa
19.	Nguồn điện	Điện áp xoay chiều 220V, tần số 50 Hz
20.	Kích thước máy (Dài × Rộng × Cao)	1320 × 1450 × 2200 mm





Quy trình làm việc

No	Mô tả
1	Các bể chứa riêng biệt cho Thành phần A và Thành phần B, hỗ trợ nạp liệu bằng tay hoặc bằng chân không.
2	Các bể chứa cung cấp các chức năng như khuấy, gia nhiệt và khử khí.
3	Keo dán một thành phần đã qua xử lý chảy qua các ống dẫn vào các bơm định lượng A và B tương ứng.
4	Tỷ lệ và lưu lượng được điều khiển bằng phần mềm sẽ đưa chất kết dính qua các đường ống cấp liệu đến đầu ra của van trộn.
5	Van trộn động trộn kỹ thành phần A và thành phần B thành hỗn hợp keo đồng nhất để đóng rắn.
6	Thời gian phân phối có thể được lập trình thông qua các thông số hệ thống, đơn giản và tiện lợi.
7	Do quá trình trộn chỉ diễn ra bên trong ống trộn, nên việc làm sạch tự động chỉ áp dụng cho van và đoạn ống trộn.
