Máy phân phối keo hai thành phần Precision AB

Tổng quan sản phẩm

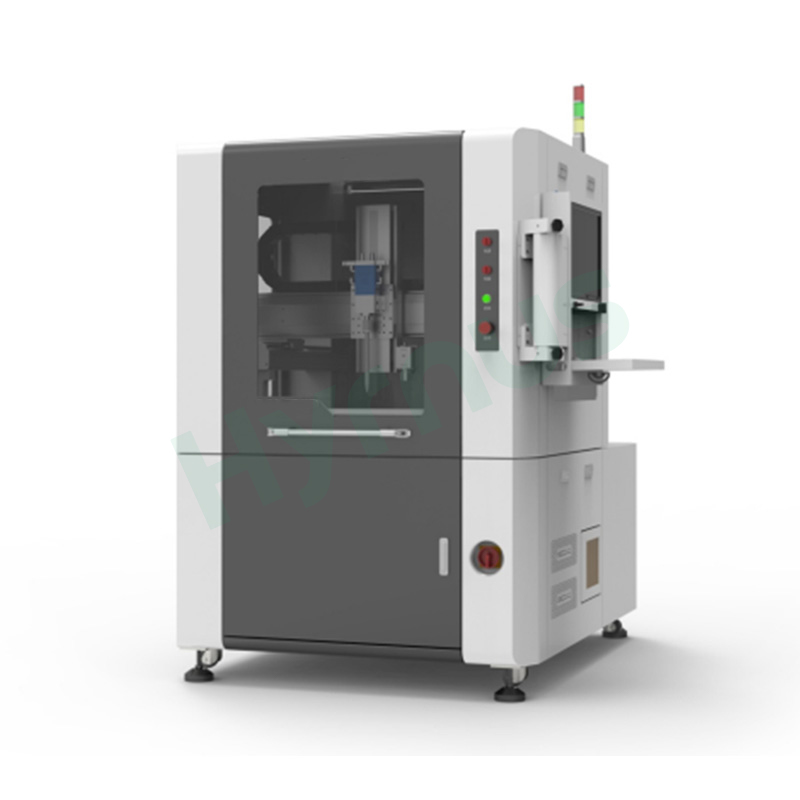

HY-TP700Máy phân phối keo AB chính xácMáy này được thiết kế để định lượng, trộn và phân phối chính xác các loại keo A/B khác nhau. Nó được sử dụng rộng rãi trong sản xuất mạch in, linh kiện điện tử, phụ kiện ô tô, thiết bị gia dụng nhỏ, sản phẩm chiếu sáng, bộ lọc và các ngành công nghiệp khác.

Máy sử dụng máy tính công nghiệp, hệ thống điều khiển chuyển động tiên tiến và cánh tay robot ba trục độ chính xác cao để đạt được đường dẫn phân phối nhanh và chính xác. Máy hỗ trợ định lượng, trộn và phân phối tự động, với chức năng nạp liệu chân không và khử khí chân không. Các chức năng tùy chọn như gia nhiệt, khuấy, làm sạch tự động và giám sát áp suất cũng có thể được cấu hình để đáp ứng các yêu cầu khác nhau của quy trình dán keo.

Tính năng sản phẩm

Ứng dụng

*Ngành công nghiệp PCB (bảng mạch in)

*Ngành công nghiệp linh kiện điện tử

*Ngành công nghiệp nguồn sáng điện

*Ngành công nghiệp thiết bị gia dụng nhỏ

*Ngành công nghiệp Igniter

*Ngành công nghiệp phụ kiện ô tô

*Ngành công nghiệp máy hút bụi

*Ngành công nghiệp lọc và nhiều ngành khác.



Thông số thiết bị

No	Cdanh mục	Tham số
1.	Người mẫu	HY-TP700
2.	Tỷ lệ pha trộn (theo trọng lượng)	65,5 : 34,5
3.	Hệ thống điều khiển tỷ lệ	Bơm định lượng
4.	Độ chính xác tỷ lệ	±2% (dựa trên 10g)
5.	Chế độ hoạt động	Công tắc khởi động
6.	Độ chính xác khi phân phối	±2% (dựa trên 10g)
7.	Phương pháp kiểm soát dòng chảy	Đầu vào kỹ thuật số
8.	Tốc độ phân phối	Điều chỉnh theo yêu cầu thực tế.
9.	Hệ thống điều khiển tự động hóa	Card điều khiển chuyển động + máy tính công nghiệp + màn hình (giao diện tiếng Trung)
10.	Phương pháp nạp vật liệu	Hệ thống hút chân không tự động / rót thủ công
11.	Hệ thống hiển thị giao diện	Windows 10
12.	Phương pháp làm sạch	Vệ sinh bằng tay
13.	Phương pháp trộn	Trộn động
14.	Thời gian chống đông cứng	0-9999 giây
15.	Độ nhớt hoạt động	100 – 20.000 CPS
16.	Cung cấp không khí	0,5 ~ 0,7 MPa
17.	Nguồn điện	Điện áp xoay chiều 380V / 220V, 50Hz
18.	Kích thước máy	Dài 1300mm × Rộng 1900mm × Cao 2550mm

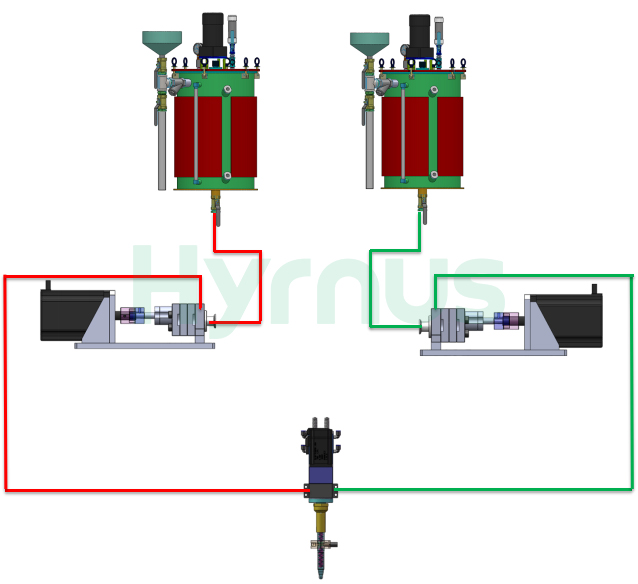

Quy trình làm việc

No	Mô tả
1	Keo hai thành phần A và B có các bể chứa riêng biệt. Các bể chứa có thể được nạp thủ công hoặc bằng chân không, cho phép thực hiện các chức năng như khuấy, gia nhiệt và khử khí keo.
2	Keo dán đơn thành phần đã qua xử lý chảy qua các đường ống dẫn riêng biệt vào các bơm định lượng A và B. Dưới sự điều khiển của phần mềm, keo dán được cung cấp theo tỷ lệ và lưu lượng đã định qua các đường ống phân phối đến đầu ra của van trộn.
3	Van trộn động giúp trộn kỹ các thành phần keo A và B thành một hỗn hợp keo đồng nhất để đạt được hiệu quả đóng rắn thích hợp. Thời gian phân phối được thiết lập theo các thông số của chương trình, giúp thao tác đơn giản và thuận tiện.
4	Vì chất kết dính A và B chỉ được trộn lẫn bên trong ống trộn, nên thiết bị làm sạch tự động chỉ cần làm sạch van và đoạn ống trộn.
