Máy phân phối keo tự động độ chính xác cao, sử dụng khí nén.

Giới thiệu sản phẩm

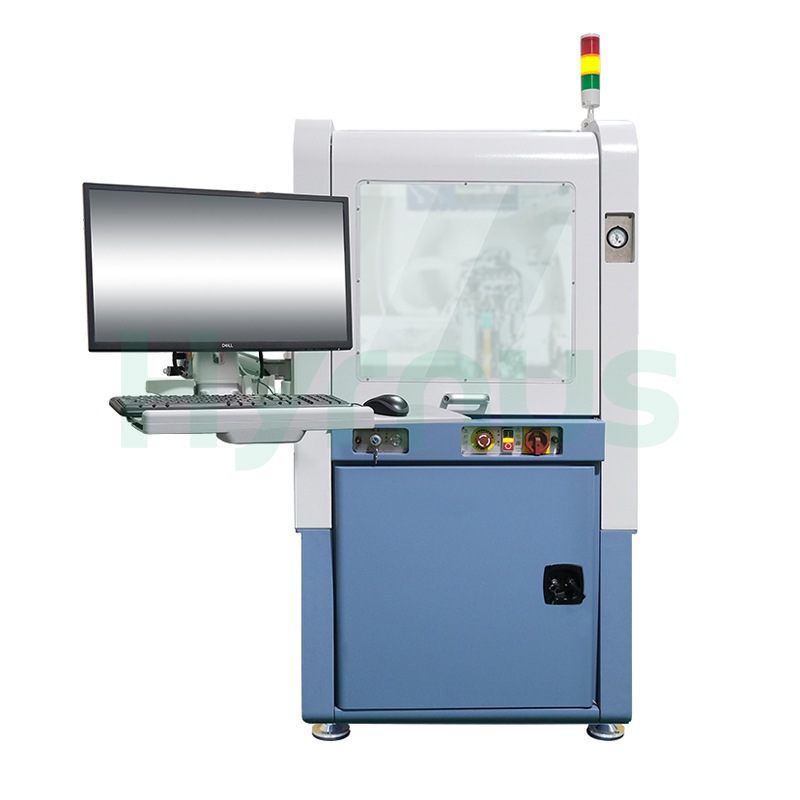

HY-DM300 Máy phân phối khí nénHệ thống này được thiết kế cho các quy trình phân phối đa chip trong đóng gói linh kiện điện tử. Nó sử dụng nền tảng dẫn động kép dạng khung giàn để đảm bảo phân phối ổn định và chính xác, đồng thời được trang bị định vị thị giác độ chính xác cao để căn chỉnh sản phẩm đáng tin cậy. Hệ thống hỗ trợ hoạt động trên dây chuyền băng tải với chiều rộng giá đỡ tối đa 150 mm và đáp ứng các yêu cầu quản lý thông tin thông qua giao thức SECS-GEM tiêu chuẩn. Với van phân phối khí nén Musashi, độ chính xác đo chiều cao trực tuyến kiểu tiếp xúc lên đến ±2 μm, thay đổi sản phẩm nhanh chóng và cài đặt kiểu phân phối linh hoạt, hệ thống này phù hợp cho các mạch lai, COB, MCM, MEMS, RF và các mô-đun quang điện tử.

Hiệu suất thiết bị

KHÔNG.	Tính năng
1	Nền tảng trục kép đảm bảo độ chính xác và ổn định khi phân phối.
2	Thích hợp cho nhiều yêu cầu quy trình phân phối khác nhau, thay đổi sản phẩm nhanh chóng.
3	Chức năng định vị thị giác độ chính xác cao
4	Đáp ứng các yêu cầu quản lý thông tin, hỗ trợ giao thức SECS-GEM tiêu chuẩn.
5	Vận hành trên dây chuyền băng tải, chiều rộng tối đa của giá đỡ tương thích là 150 mm.
6	Van khí nén Musashi, cấu hình van đơn.
7	Tích hợp đo chiều cao trực tuyến với cảm biến chiều cao tiếp xúc, độ chính xác đo chiều cao lên đến ±2 μm
8	Máy bơm chân không và máy nén khí (tùy chọn)
9	Hỗ trợ nhiều kiểu phân phối có sẵn thông dụng, cũng như các kiểu phân phối tùy chỉnh.



Thông số kỹ thuật

KHÔNG.	Tham số	Thông số kỹ thuật
1.	Độ chính xác định vị	±1 μm
2.	Đường kính kim tiêm tối thiểu	Ø0,25 mm
3.	Chiều cao đường ray	900 ± 20 mm
4.	Phương pháp phân phối	Van hút khí nén / Van áp điện / Van trục vít
5.	Hệ thống nhận dạng hình ảnh	5 megapixel, hỗ trợ nhiều thuật toán nhận dạng
6.	Phạm vi điều khiển độ sâu	Tối đa 16 mm
7.	Độ chính xác của phép đo chiều cao	±5 μm/±2um
8.	Phương pháp đo chiều cao	Tiếp xúc trực tiếp hoặc không tiếp xúc trực tiếp
9.	Kích thước tối đa của người mang	210 mm × 150 mm
10.	Mô hình phân phối	Nhiều kiểu phân phối thông dụng được thiết lập sẵn, hỗ trợ các kiểu phân phối tùy chỉnh.
11.	Nguồn sáng	Đèn đồng trục, đèn vòng
12.	Hệ điều hành	Windows 10
13.	Yêu cầu về khí nén	0,4-0,6 MPa, lưu lượng >150 L/phút
14.	Áp suất đường ống chân không	≤ -85 kPa
15.	Độ ẩm môi trường xung quanh	<Độ ẩm tương đối 60%
16.	Trọng lượng tịnh của thiết bị	1,3 tấn
17.	Điện áp đầu vào	Điện áp xoay chiều 220V ± 10%
18.	Công suất định mức	1 kW
19.	Tần số định mức	50/60 Hz
20.	Kích thước (Rộng × Sâu × Cao)	970 mm × 1570 mm × 2040 mm
