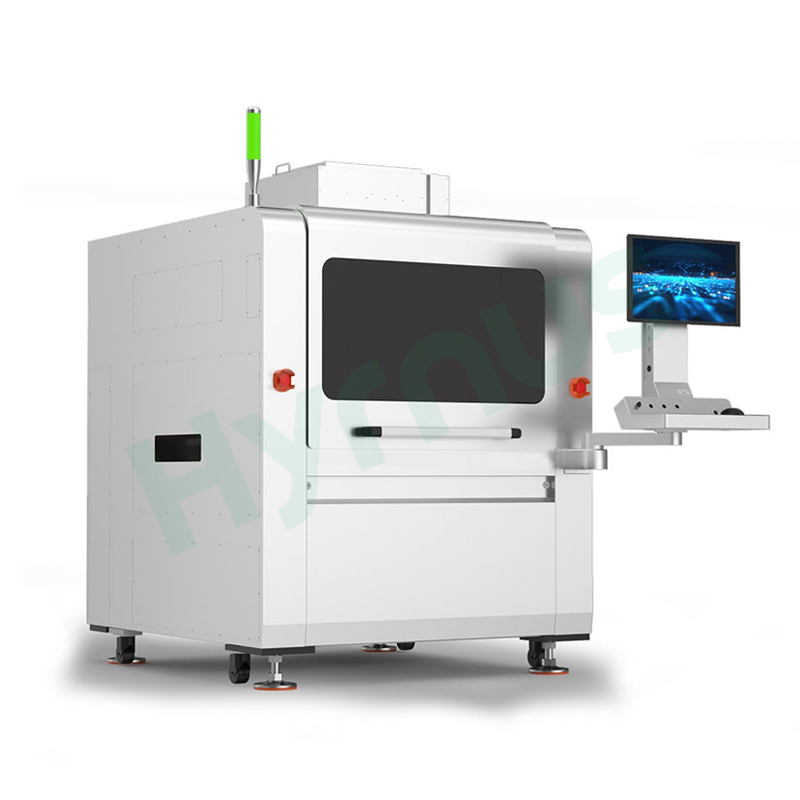

Máy hàn dây hiệu suất cao và máy kiểm tra ngoại quan chip

Các thuật toán đám mây điểm khắc phục những thách thức về hình ảnh trong các trường hợp dây dẫn giao nhau và độ sâu trường ảnh lớn. Chế độ kiểm tra kép 2D+3D cho phép hình ảnh 2D bao phủ toàn bộ các khuyết tật về hình thức, trong khi hình ảnh 3D đo chính xác chiều cao vòng dây để đáp ứng các tiêu chuẩn kiểm tra nghiêm ngặt cho các sản phẩm cao cấp. Với khả năng thu thập hình ảnh đa lớp và đánh giá khuyết tật dựa trên tỷ lệ phần trăm chiều rộng dây, hệ thống giúp mở khóa liên kết dữ liệu và hình thành một quy trình quản lý khép kín hoàn chỉnh theo mô hình “kiểm tra thời gian thực – phân tích chính xác – tối ưu hóa quy trình”.

Nguồn sáng đa kênh RGB

Công nghệ hợp nhất đa kênh

Thuật toán trích xuất dây vàng

Bắt giữ trên không tốc độ cao

Tổng hợp lấy nét cực sâu

Kiểm tra 3D độ chính xác cao

Lập trình có sự hỗ trợ của trí tuệ nhân tạo

Đánh giá lại kết quả kiểm trament

Tính năng sản phẩm

Ngắn mạch chéo dây, vòng dây bất thường, dây đứt, lệch tâm bi vàng/nhôm, mối hàn nguội, đường kính dây không đều

Các vết xước trên bề mặt, sứt mẻ, vật lạ, cặn keo, vết nứt, chất lượng in kém.

Oxy hóa miếng đệm, nhiễm bẩn, sai lệch kích thước

Giải quyết các vấn đề kiểm tra dây dẫn chéo một lớp.

Hỗ trợ các thuật toán đa lớp và phát hiện lỗi theo tỷ lệ phần trăm chiều rộng dây dẫn.

Vượt trội hơn hẳn công nghệ quét đường thẳng 3D truyền thống về độ chính xác và tốc độ khung hình.

Hỗ trợ sản xuất độc lập ngoại tuyến hoặc trực tuyến.

Thuật toán đám mây điểm tự phát triển + công nghệ kết hợp độ sâu trường ảnh cực lớn để kiểm tra hình dạng mối nối dây và chip trong các tình huống có nhiều dây dẫn và độ sâu trường ảnh cực lớn.

Giao diện di động và thân thiện với người dùng cùng với lập trình hướng dẫn

Thông số kỹ thuật chính

Mục	Thông số kỹ thuật
Độ phân giải pixel	3,2 μm
Độ chính xác kiểm tra 2D	±2 μm
Kiểm tra toàn diện	100%
Đo chiều cao vòng lặp	±10 μm
Độ phân giải pixel 2D	2,5 μm
Góc nhìn 2D (FOV)	10 mm × 10 mm
Độ phân giải pixel 3D	3,2 μm
Góc nhìn 3D (FOV)	22 mm × 22 mm
Độ sâu trường ảnh	200 μm
Kích thước sản phẩm tương thích	50~300 mm (Dài) × 50~300 mm (Rộng) × 0.1~30 mm (Cao)

Thông số kỹ thuật

Mục	Tham số
Tên thiết bị	Máy kiểm tra trực quan mối hàn dây và khuôn
Người mẫu	HY-BI300P
Độ chính xác 2D/3D	2D: 2,5 µm
	3D: 3,2 µm
Góc nhìn	2D: 10 mm × 10 mm
	3D: 22 mm × 22 mm
Các khuyết tật mối hàn có thể phát hiện được	Độ rộng lỗi ≥ 3 Pixel, độ tương phản ≥ 30 bit: Không có liên kết, độ lệch liên kết, kích thước liên kết, độ dày liên kết, lỗi hình quả bóng golf
Các khuyết tật dây dẫn có thể phát hiện được	Độ rộng lỗi ≥ 3 pixel, độ tương phản ≥ 30 bit: Dây nối sai, dây bị thiếu, dây bị đứt, dây bị lệch (uốn lượn), dây hàn lại, dây bị chùng (ngang), dây bị nối tắt, dây thừa, dây bị chùng (dọc), chiều cao vòng dây, khoảng cách giữa các dây chéo
Các khuyết tật chip có thể phát hiện được	Độ rộng lỗi ≥ 3 pixel, độ tương phản ≥ 30 bit: Chip bị sứt mẻ, chip bị xoay, chip bị mất, chip bị nứt, vết mực, chip bị lệch, vết xước, nhiễm bẩn vật liệu lạ, lớp phủ epoxy, chip bị nghiêng.
Kích thước chất nền	50~300 mm (Dài) × 50~300 mm (Rộng) × 0.1~30 mm (Cao)
Kích thước thiết bị	1400 × 1550 × 1750 mm
Cân nặng	1500 kg ± 5%
Công suất định mức	2,5 kW

Các hạng mục kiểm tra

Đứt dây	Trái phiếu bị mất tích	Vết xước	Sai lệch / Độ lệch góc
Bó dây	Sai lệch vị trí miếng đệm liên kết	Phá vỡ	Keo bạc/Epoxy tràn
Sụp đổ dây điện	Đường kính bóng bất thường	Quá trình oxy hóa	Đục
Hồ quang dây bất thường	Các khuyết tật về hình thức của chip	Sự ô nhiễm	Chip bị thiếu
