HY-SP855 máy đánh bóng đồng một mặt Máy này thực hiện mài và đánh bóng chính xác cho các vật liệu bán dẫn cứng và giòn. Nó sử dụng điều khiển cảm ứng PLC và bộ điều chỉnh đĩa tích hợp, với các tính năng như biến tần, điều khiển áp suất vòng kín và làm mát bằng nước cho tấm mài. Độ phẳng của tấm mài đạt 0,01mm, mang lại khả năng xử lý ổn định và đồng đều cho sản xuất hàng loạt chất nền độ chính xác cao.
Thương hiệu :
HYRNUSMã số sản phẩm :
HY-SP855Số lượng đặt hàng tối thiểu (MOQ) :
1 SetBảo hành :
One-Year Warranty and Lifetime MaintenanceSự chi trả :
T/TThời gian giao hàng :
7-35 DaysNguồn gốc sản phẩm :
ChinaMáy đánh bóng đồng chính xác một mặt với điều khiển cảm ứng PLC và bộ phận làm mịn đĩa.
Giới thiệu sản phẩm
HY-SP855loạt máy đánh bóng đồng chính xác một mặt Máy mài và đánh bóng một mặt độ chính xác cao này được thiết kế cho nhiều loại vật liệu bán dẫn cứng và giòn. Tích hợp hệ thống điều khiển màn hình cảm ứng PLC và bộ điều chỉnh đĩa độc lập, máy sử dụng biến tần, điều khiển áp suất vòng kín và làm mát bằng nước cho tấm mài ở nhiệt độ không đổi để đảm bảo hoạt động ổn định và độ đồng nhất tuyệt vời trên tất cả các trạm. Sau khi điều chỉnh, độ phẳng của tấm mài đạt 0,01 mm với hiệu suất TTV và độ nhám bề mặt vượt trội, hỗ trợ đáng tin cậy cho sản xuất hàng loạt các chất nền bán dẫn độ chính xác cao.
Ưu điểm của sản phẩm
1. Máy mài phẳng chính xác một mặt này sử dụng cấu trúc cơ khí tiên tiến và nhiều công nghệ điều khiển hiện đại, mang lại hiệu suất mài phẳng cao và hoạt động ổn định.
2. Toàn bộ máy được trang bị hệ thống điều khiển PLC + màn hình cảm ứng. Điều này cho phép thiết lập thông số và vận hành đơn giản với độ ổn định hệ thống cao.
3. Động cơ chính sử dụng điều chỉnh tốc độ biến tần để thực hiện khởi động và dừng êm ái, giảm thiểu tác động cơ học và hư hỏng phôi.
4. Áp suất mài phôi được tạo ra thông qua các xi lanh khí nén, với hệ thống điều khiển áp suất vòng kín bằng van tỷ lệ điện khí nén để đảm bảo độ chính xác và ổn định áp suất cực cao.
5. Tấm ép phía trên sử dụng thiết kế truyền động chủ động, đảm bảo kết quả mài bóng nhất quán trên tất cả các trạm làm việc đồng thời duy trì tốc độ xử lý hiệu quả.
6. Tấm nghiền được trang bị hệ thống làm mát bằng nước tuần hoàn, giúp tối đa hóa hiệu quả sử dụng bùn và giảm thiểu biến dạng tấm.
7. Máy tích hợp bộ phận làm phẳng đĩa mài. Độ phẳng của đĩa mài có thể đạt đến 0,01 mm sau khi làm phẳng.
Lĩnh vực ứng dụng
Nó chủ yếu được ứng dụng trong việc mài và đánh bóng chính xác một mặt các vật liệu cứng và giòn, bao gồm chất nền sapphire, gallium nitride (GaN), tấm kính quang học, chất nền silicon carbide (SiC), tấm sapphire epitaxy, tấm silicon, tấm gốm, tinh thể thạch anh và các chất nền bán dẫn khác.
Thành phần sản phẩm

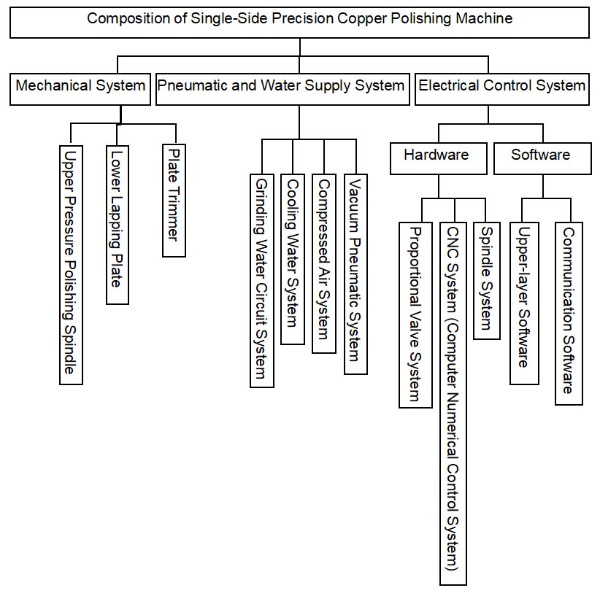

Máy này sử dụng thiết kế dạng mô-đun, bao gồm hệ thống cơ khí, hệ thống khí nén và cấp nước, và hệ thống điều khiển điện. Mỗi hệ thống con độc lập đảm bảo hoạt động ổn định, kiểm soát áp suất chính xác và bảo trì thuận tiện.
Thông số kỹ thuật
| Tên tham số | Giá trị tham số |
| Người mẫu | HY-SP855 |
| Thông số kỹ thuật tấm mài (mm) | 855×255×12 |
| Đường kính đĩa sứ (mm) | 360 |
| Công suất động cơ chính | 11 KW / 380 V |
| Công suất động cơ tấm ép | 0,2 KW / 380 V (4 thiết bị) |
| Công suất động cơ quần áo | 0,2 KW / 380 V |
| Tốc độ quay tối đa của tấm đánh bóng | 100 vòng/phút (tối đa) |
| Số lượng trạm thiết bị | 4 trạm |
| Chế độ hoạt động | Bán tự động (nạp/dỡ hàng bằng tay) |
| Phạm vi thời gian | 0-999 phút |
| Áp suất cài đặt tối đa | 300 kgf (mỗi con) |
| Áp suất cài đặt tối thiểu | 20 kgf (mỗi con) |
| Nguồn không khí | 0,4-0,6 MPa (khô và không dầu) |
| Áp suất chân không tối đa (KPa) | -90 |
| Áp suất nước làm mát | ≤ 2 kgf/cm² |
| Tốc độ dòng chảy của nước | 15 L/phút |
| Nhiệt độ trong nhà | 15℃-25℃ |
| Độ ẩm tương đối | ≤ 80% |
| TTV (μm) | ≤ 5μm sau khi xử lý tấm gốm 7 mảnh 4 inch. |
| Độ nhám bề mặt Ra (nm) | 20 nm |
| Tổng công suất thiết bị (kW) | 12 kW |
| Tổng trọng lượng thiết bị (kg) | Khoảng 3500 |
| Kích thước tổng thể (Dài × Rộng × Cao) | 1200×2150×2250 mm |
| Độ chính xác của cảm biến nhiệt độ tấm chính | ±5℃ |
| Thông lượng | ≥ 1320 chiếc/ngày |
Hệ thống thiết bị chính
| Danh mục hệ thống | Thành phần | Thông số kỹ thuật / Thương hiệu |
| Cấu trúc cơ khí | Tấm kim loại | Ống vuông tiêu chuẩn quốc gia 50×50×5 mm + Khung ngoài sơn tĩnh điện cấp công nghiệp |
| Các bộ phận | Thép không gỉ 304 / AL6061 được xử lý anod hóa bề mặt. | |
| Con quay | Sản xuất nội bộ (Bằng sáng chế cốt lõi) | |
| Bàn xoay làm việc | Sản xuất nội bộ (Bằng sáng chế cốt lõi) | |
| Động cơ chính | Tung Nguyên | |
| Bộ giảm tốc | Jiepai / Thành Đạt | |
| Hệ thống điều khiển điện | PLC | Panasonic / Mitsubishi / Delta |
| Màn hình cảm ứng | Touchwon / Weintek / Advantech | |
| Bảo vệ nguồn điện | Bộ ngắt mạch rò rỉ (Mean Well / Schneider) | |
| Nguồn điện DC | Bộ nguồn chuyển mạch (Mean Well / Schneider) | |
| Hệ thống khí nén | Xi lanh khí | SMC / CKD / FESTO |
| Kiểm soát áp suất | SMC / CKD / FESTO | |
| Điều chỉnh áp suất | SMC / CKD / FESTO | |
| Chỉ báo áp suất | SMC / CKD / FESTO | |
| Van điện từ | SMC / CKD / FESTO |
Chi tiết sản phẩm
Máy HY-WT9730 hỗ trợ các tấm wafer có kích thước lên đến 12 inch. Được trang bị 3 trục mài có ổ trục khí và 4 trục gia công có ổ trục khí, máy tích hợp các quy trình mài thô, mài tinh và đánh bóng. Quy trình làm việc hoàn toàn tự động bằng robot thực hiện việc chuyển phôi, xử lý, làm sạch và dỡ phôi; chỉ cần cấp phôi thủ công là đủ. Hệ thống cấp phôi trục Z siêu chính xác mang lại độ phẳng phôi vượt trội và khả năng đánh bóng gương không gây hư hại, trong khi khung máy chắc chắn đảm bảo sản xuất hàng loạt ổn định.
Máy HY-SP910 được trang bị hệ thống điều khiển PLC và màn hình cảm ứng giúp thiết lập đơn giản, vận hành dễ dàng và hiệu suất ổn định. Máy thực hiện đánh bóng một mặt siêu chính xác trên các linh kiện mỏng, hỗ trợ các chất nền bán dẫn (sapphire, SiC, silicon và tấm wafer epitaxy) cũng như các tấm wafer thủy tinh quang học, tinh thể thạch anh, tấm wafer gốm, phôi thép không gỉ và đầu nối cáp quang.
