Bao bì thiết bị điện TO-247: Giải pháp quy trình hoàn chỉnh cho các ứng dụng công suất cao.

Thị trường bao bì TO rời rạc toàn cầu đã đạt được 4,83 tỷ đô la vào năm 2025, đang phát triển 8,1% So với năm trước, nhu cầu về các thiết bị điện trong xe năng lượng mới, bộ biến tần quang điện và hệ thống lưu trữ năng lượng tăng cao. Trong tất cả các dòng sản phẩm TO, TO-247 nổi bật là lựa chọn hàng đầu cho các ứng dụng công suất cao, dòng điện cao—có khả năng xử lý 30–80A với 3 đến 5 chân, trở thành loại bao bì được ưa chuộng cho IGBT, SiC MOSFET và MOSFET siêu tiếp giáp trong các bộ truyền động công nghiệp, bộ biến tần kéo xe điện, bộ sạc trên xe và bộ chuyển đổi DC-DC.

Khi các thiết bị MOSFET SiC ngày càng sử dụng bao bì TO-247 nhờ hiệu suất tản nhiệt tuyệt vời—cho phép tản nhiệt nhanh và hoạt động ổn định trong môi trường nhiệt độ cao—nhu cầu về các giải pháp đóng gói TO-247 đáng tin cậy, chất lượng cao chưa bao giờ lớn đến thế.

Bài viết này cung cấp một cái nhìn tổng quan toàn diện về... hoàn tất quy trình đóng gói TO-247Bao gồm mọi bước từ chuẩn bị tấm bán dẫn đến kiểm tra cuối cùng, với các giải pháp thiết bị được đề xuất cho từng giai đoạn.

Tổng quan

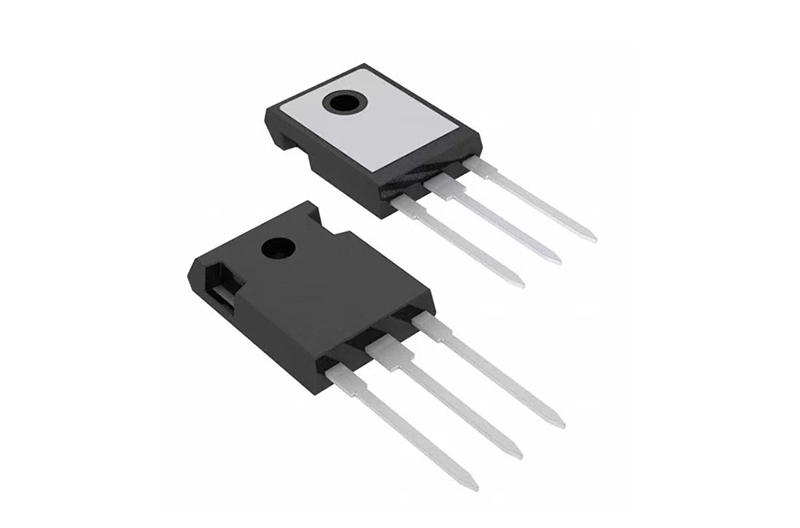

TO-247 là loại gói linh kiện nguồn xuyên lỗ, có các đặc điểm sau:

Kích thước khuôn lớn: Tương thích với các chip xử lý mạnh nhất trong dòng sản phẩm TO.
3–5 chân cắm: Các biến thể tiêu chuẩn: 3 chân (TO-247-3L), 4 chân với bộ phát Kelvin (TO-247-4L) và 5 chân.
Tab tản nhiệt tích hợp: Tấm kim loại phía sau đóng vai trò là cả kết nối nhiệt và điện.
Công suất hiện tại: 30–80A, với một số biến thể hỗ trợ lên đến 200A.
Hàn dây nhôm siêu dày: Dây nhôm có đường kính 300–500μm, thường được mắc song song nhiều dây để giảm điện trở và tăng khả năng dẫn điện.

Quy trình đóng gói TO-247 hoàn chỉnh

Quy trình đóng gói TO-247 tuân theo quy trình làm việc tiêu chuẩn của dòng TO với những điều chỉnh cụ thể để đáp ứng yêu cầu công suất cao:

Mài mặt sau wafer → Cắt wafer → Làm sạch bằng plasma → Gắn chip → Hàn dây → Đúc → Cắt tỉa và tạo hình → Kiểm tra và phân loại → Kiểm tra

Dưới đây là hướng dẫn chi tiết từng bước kèm theo thiết bị cần thiết.

Bước 1: Mài mỏng tấm wafer

Các chip thiết bị công suất cho TO-247 thường có độ dày từ 200–350μm với lớp mạ kim loại ở mặt sau để tản nhiệt tối ưu. Tấm wafer phải được mài đến độ dày mục tiêu trong khi vẫn duy trì chất lượng bề mặt cho quá trình gắn chip tiếp theo.

Thiết bị được đề xuất	Mục	Mục đích
Máy mài/đánh bóng hoàn toàn tự động	HY-TP9730	Làm mỏng và đánh bóng mặt sau của chip nguồn, giảm điện trở nhiệt.

Bước 2: Cắt lát wafer

TO-247 có kích thước khuôn lớn với các đường cắt rộng. Việc cắt phải tránh làm sứt mẻ và nứt vỡ, vì các chip điện tử dễ bị hư hỏng cơ học hơn trong quá trình tách rời.

Thiết bị được đề xuất	Mục	Mục đích
Máy cắt hạt lựu hai trục chính tự động hoàn toàn + Máy phân loại	HY-WD1202	Tách chip công suất lớn, ngăn ngừa nứt và vỡ

Bước 3: Làm sạch bằng plasma

Khung dẫn bằng đồng hoặc hợp kim sắt-niken, cùng với bề mặt chip, phải được làm sạch kỹ lưỡng khỏi dầu, oxit và các hạt bụi. Bước này rất quan trọng để ngăn ngừa hiện tượng tách lớp trong quá trình đúc khuôn và đảm bảo độ bám dính chắc chắn của chip và dây dẫn.

Thiết bị được đề xuất	Mục	Mục đích
Máy hút bụi plasma	HY-EI160	Làm sạch hàng loạt khung dẫn điện diện tích lớn, ngăn ngừa bong tróc.

Bước 4: Gắn khuôn

Chuẩn TO-247 yêu cầu gắn chip công suất cao bằng keo epoxy bạc hoặc liên kết eutectic. Diện tích đảo chip lớn đòi hỏi lực đặt chip cao và độ chính xác cao, với độ bền cắt chip ≥5kg. Đối với các thiết bị SiC/GaN, phương pháp gắn chip bằng eutectic được ưu tiên vì khả năng dẫn nhiệt vượt trội và độ tin cậy ở nhiệt độ cao.

Thiết bị được đề xuất	Mục	Mục đích
Máy hàn chip công suất cao	HY-DB812	Vật liệu TO-247 dùng để gắn chip công suất lớn, có độ bền cắt cao và khả năng dẫn nhiệt tốt.
Máy hàn khuôn eutectic	HY-GD4000	Gắn kết hợp kim eutectic cho thiết bị SiC/GaN công suất cao

Bước 5: Nối dây (Quan trọng đối với các thiết bị điện)

Hàn dây có thể nói là bước quan trọng nhất trong quy trình đóng gói TO-247. Khác với các thiết bị tín hiệu nhỏ, TO-247 yêu cầu hàn dây nhôm siêu dày (300–500μm) với nhiều dây song song để xử lý dòng điện cao đồng thời giảm thiểu điện trở và điện cảm. Kích thước chip lớn và dây dẫn dày đòi hỏi máy hàn chuyên dụng có khả năng tiếp cận sâu với công suất siêu âm cao.

Thiết bị được đề xuất	Mục	Mục đích
Máy hàn dây nhôm hai đầu loại nặng	HY-HW3850	Phương pháp hàn dây nhôm dày cường độ dòng điện cao TO-247, giảm điện trở, tăng cường khả năng chịu dòng điện.

Bước 6: Đúc khuôn (Đúc chuyển)

TO-247 yêu cầu khuôn lớn với áp suất kẹp cao (lên đến 180 tấn) do kích thước gói lớn và lớp nhựa epoxy dày bao bọc. Quá trình đúc phải giảm thiểu tối đa các lỗ rỗng và đảm bảo lấp đầy hoàn toàn xung quanh các dây dẫn dày và các chip lớn.

Thiết bị được đề xuất	Mục	Mục đích
Hệ thống đúc tự động hoàn toàn (180T)	HY-PS8180	Ép khuôn khổ lớn áp suất cao TO-247, giảm thiểu lỗ rỗng, tối ưu hóa tản nhiệt.

Bước 7: Cắt tỉa và tạo hình

Sau khi đúc khuôn, khung dẫn phải được cắt tỉa và tạo hình. TO-247 có khung dài với 3-5 chân dày, đòi hỏi khả năng cắt tỉa và tạo hình mạnh mẽ. Độ phẳng phải được kiểm soát ở mức ≤0,1mm.

Thiết bị được đề xuất	Mục	Mục đích
Hệ thống cắt và tạo hình hoàn toàn tự động	HY-TF221	TO-247 chuyên dụng để cắt, uốn và tách mảnh.

Bước 8: Kiểm tra & Sắp xếp

Chuẩn TO-247 yêu cầu thử nghiệm điện áp cao, dòng điện cao với kiểm soát nhiệt độ và làm mát bằng gió cưỡng bức. Ổ cắm thử nghiệm phải chịu được các thiết bị nặng và ngăn ngừa hiện tượng cháy chân cắm trong quá trình thử nghiệm dòng điện cao.

Thiết bị được đề xuất	Mục	Mục đích
Máy nâng tháp hạng nặng	HY-TS936H	Kiểm tra điện áp cao, dòng điện cao TO-247, chống cháy nổ, sản xuất hàng loạt

Bước 9: Kiểm tra AOI và tia X

Đối với TO-247, kiểm tra bằng tia X là bắt buộc để kiểm tra các lỗ rỗng bên trong, hiện tượng lệch dây và dịch chuyển chip. Kiểm tra AOI xác minh chất lượng bao bì bên ngoài và tính toàn vẹn của chân cắm.

Thiết bị được đề xuất	Mục	Mục đích
Hệ thống kiểm tra tia X	HY-XR5010	Phát hiện khoảng trống, kiểm tra dây dẫn bị đứt, phát hiện dịch chuyển chip
Hệ thống AOI	HY-BI300	Kiểm tra hình thức bao bì và biến dạng chân cắm.
