Hàn dây dẫn cho thiết bị quang học

Các thiết bị quang học—bao gồm điốt laser (LD), điốt quang (PD), VCSEL, bộ thu phát quang và các thành phần LiDAR—yêu cầu các kết nối điện có độ tin cậy cao để đảm bảo hiệu suất quang học ổn định và độ tin cậy lâu dài. Trong số các công nghệ kết nối hiện có, hàn dây Đây vẫn là một trong những giải pháp được áp dụng rộng rãi nhất nhờ độ chính xác liên kết tuyệt vời, điện trở tiếp xúc thấp và khả năng tương thích với sản xuất hàng loạt.

So với việc đóng gói mạch tích hợp thông thường, việc đóng gói thiết bị quang học đặt ra những yêu cầu khắt khe hơn về độ chính xác liên kết, kiểm soát ứng suất, quản lý nhiệt và tính toàn vẹn tín hiệu. Một quy trình liên kết dây dẫn được kiểm soát tốt không chỉ cải thiện hiệu suất điện mà còn giúp duy trì hiệu quả ghép nối quang học và kéo dài tuổi thọ thiết bị.

Hướng dẫn này giải thích toàn bộ quy trình hàn dây dẫn cho các thiết bị quang học, thiết bị được khuyến nghị và các ứng dụng điển hình trong truyền thông quang học, mô-đun VCSEL, điốt laser, điốt quang và hệ thống LiDAR.

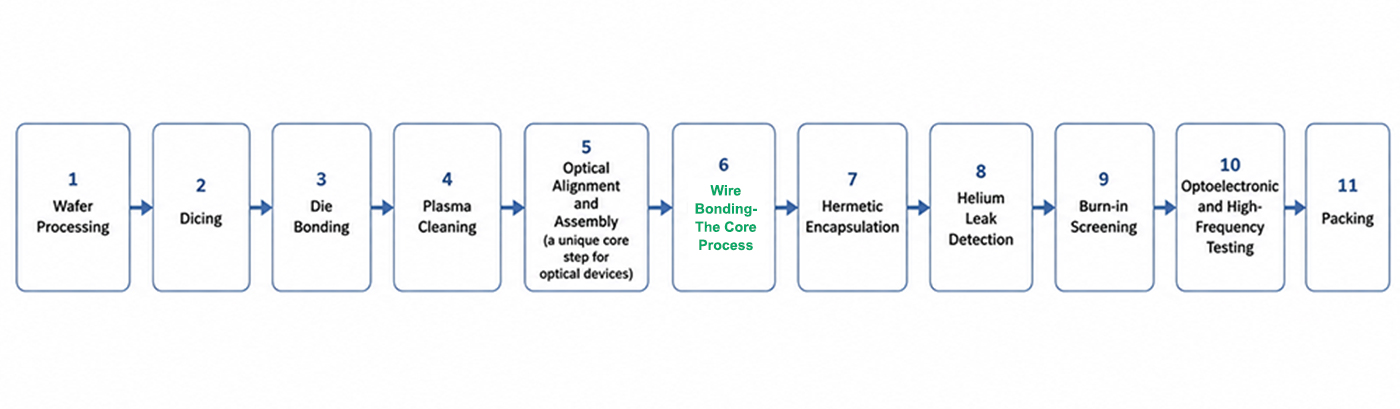

Quy trình hàn dây thiết bị quang học

Hàn dây là một trong những bước quan trọng nhất trong việc đóng gói thiết bị quang học, ảnh hưởng trực tiếp đến hiệu suất điện, tính toàn vẹn tín hiệu và độ tin cậy lâu dài.

1. Xử lý tấm bán dẫn

Các chip quang học được chế tạo trên các tấm bán dẫn trước khi được tách thành các chip riêng lẻ.

2. Cắt hạt lựu

Tách các mảnh vụn riêng lẻ bằng phương pháp cắt laser hoặc cưa lưỡi mỏng để giảm thiểu hư hại cạnh và mặt cắt.

3. Liên kết chip

Gắn chip vào đế hoặc tản nhiệt, thường bằng phương pháp hàn hợp kim AuSn eutectic đối với laser công suất cao, với độ chính xác vị trí trong khoảng ±1-3 µm.

4. Làm sạch bằng plasma

Xử lý bề mặt các điểm tiếp xúc để loại bỏ oxit và cặn hữu cơ trước khi liên kết.

5. Căn chỉnh và lắp ráp quang học (một bước cốt lõi độc đáo đối với các thiết bị quang học)

Việc căn chỉnh chủ động hoặc thụ động các sợi quang/thấu kính để tối đa hóa hiệu suất ghép nối (độ chính xác nanomet); đây là đặc điểm độc đáo của các gói quang học.

6. Hàn dây – Quy trình cốt lõi

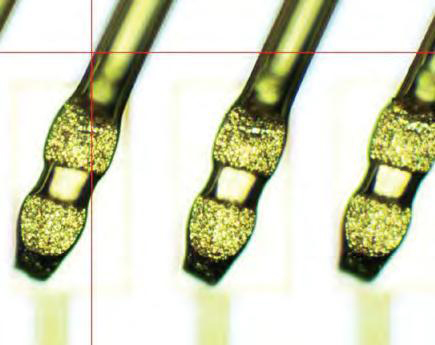

Phương pháp liên kết Đối với điốt laser, VCSEL và điốt quang tốc độ cao, phương pháp ghép hình nêm được ưu tiên hơn so với ghép hình cầu vì nó mang lại độ tự cảm ký sinh thấp hơn, cấu hình vòng lặp phẳng hơn và giảm ứng suất cơ học trên các mặt quang học dễ vỡ – điều cần thiết cho các tín hiệu tần số cao và các khoang TO-can nhỏ gọn.

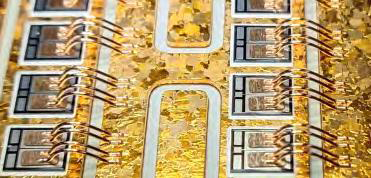

Vật liệu dây Dây vàng (độ tinh khiết ≥ 99,99%) là tiêu chuẩn công nghiệp, mang lại khả năng chống oxy hóa tuyệt vời, khả năng liên kết ổn định và phạm vi quy trình rộng. Dây đồng rẻ hơn và có độ dẫn nhiệt cao hơn 26% (401 W/m·K), giúp tản nhiệt tốt hơn, nhưng cần khí tạo hình (N₂/H₂) để ngăn ngừa oxy hóa và đòi hỏi kiểm soát quy trình chặt chẽ hơn. Dây đồng mạ palladium mang lại sự cân bằng giữa chi phí và khả năng chống ăn mòn.

Các thông số liên kết quan trọng Chất lượng mối hàn phụ thuộc vào sự tương tác giữa công suất siêu âm, lực hàn và thời gian. Công suất hoặc lực không đủ sẽ dẫn đến mối hàn yếu; giá trị quá cao hoặc quá thấp sẽ gây ra hiện tượng lõm bề mặt tiếp xúc hoặc hư hỏng chip. Phạm vi thông thường cho dây vàng 20–50 µm trên các tấm tiếp xúc Au/Al là công suất 60-120 mW, lực 20-50 gf, thời gian 10-30 ms, nhưng cần được tối ưu hóa cho từng thiết bị cụ thể.

Điều khiển cấu hình vòng lặp và quét Chiều cao vòng dây phải được giảm thiểu để giảm độ tự cảm và ngăn ngừa hiện tượng ngắn mạch với nắp, đồng thời vẫn đảm bảo khoảng trống. Hình dạng vòng dây (tiêu chuẩn, đảo ngược, vòng dây thấp) được lựa chọn theo bố cục chân linh kiện. Trong quá trình đóng gói, độ dịch chuyển ngang của dây dẫn phải được đảm bảo.

Đảm bảo chất lượng : Hệ thống kiểm tra quang học tự động (AOI) trực tuyến kiểm tra hình dạng đường khâu và hình học vòng lặp. Thử nghiệm kéo dây đo lực đứt (theo tiêu chuẩn MIL-STD-883 hoặc GR-468). Thử nghiệm cắt đường khâu đánh giá độ bền giao diện. Giám sát siêu âm tại chỗ cung cấp phản hồi theo thời gian thực, cho phép loại bỏ ngay lập tức các mối hàn bị lỗi.

7. Đóng gói kín khí

Niêm phong bao bì (đường nối song song cho lon TO, hàn laser cho hộp hình bướm/hộp) dưới khí trơ.

8. Phát hiện rò rỉ khí heli

Kiểm tra độ kín của bao bì – một tiêu chí đánh giá bắt buộc đối với các thiết bị laser.

9. Kiểm tra độ bền ban đầu

Thử nghiệm hoạt động ở nhiệt độ cao, có cấp điện để loại bỏ các lỗi sớm.

10. Kiểm tra quang điện tử và tần số cao

Các phép thử bao gồm công suất quang, dòng điện ngưỡng, bước sóng, độ nhạy và thông số S.

11. Đóng gói

Đóng gói cuối cùng để vận chuyển.

Tại sao việc hàn dây lại rất quan trọng trong việc đóng gói thiết bị quang học?

Độ chính xác liên kết cao cho các chip quang học thu nhỏ.

Các điểm tiếp xúc của chip quang học cực kỳ nhỏ – các điểm tiếp xúc VCSEL có thể nhỏ đến 95 µm × 157 µm, với đường kính dây chỉ 20-25 µm. Kỹ thuật hàn dây đạt được độ chính xác vị trí ở mức micromet, đáp ứng các yêu cầu định vị khắt khe của chip quang học. Chip quang điện tử rất nhạy cảm với ứng suất liên kết; do đó, phương pháp hàn bi vàng hoặc hàn nêm chính xác được áp dụng gần như phổ biến.

Hiệu suất điện ổn định và điện trở tiếp xúc thấp

Hàn dây tạo ra liên kết luyện kim thông qua biến dạng dẻo tại giao diện, được thúc đẩy bởi năng lượng và lực siêu âm. Liên kết trạng thái rắn này tạo ra điện trở tiếp xúc cực thấp, đảm bảo truyền dẫn tín hiệu tần số cao với độ trung thực cao. Đối với các thiết bị truyền thông quang học, điện cảm ký sinh thấp đặc biệt quan trọng.

Hỗ trợ nhiều loại vật liệu dây dẫn để dễ dàng thích ứng.

Công nghệ hàn dây hỗ trợ các loại dây dẫn bằng vàng, đồng và nhôm:

Dây vàng – Độ ổn định hóa học và khả năng chống oxy hóa tuyệt vời; là vật liệu được ưa chuộng để đóng gói các thiết bị quang học. Hàn dây vàng hoạt động cực kỳ tốt trên VCSEL và các thiết bị cao cấp khác, vượt quá các thông số kỹ thuật của khách hàng. Yêu cầu độ tinh khiết của vàng từ 99,99% trở lên.
Dây đồng – Độ dẫn nhiệt 401 W/(m·K), cao hơn 26% so với vàng, mang lại khả năng tản nhiệt tốt hơn; chi phí chỉ bằng 10-30% so với dây vàng. Tuy nhiên, đồng dễ bị oxy hóa, với phạm vi xử lý hẹp hơn. Có thể giảm thiểu quá trình oxy hóa bằng cách đưa khí nitơ/hydro vào trong quá trình liên kết.
Dây đồng mạ palladium – Kết hợp ưu điểm về chi phí của đồng với khả năng chống oxy hóa của vàng, đang ngày càng được chú ý trong lĩnh vực đóng gói quang điện tử.

Thích hợp cho sản xuất hàng loạt

Công nghệ hàn dây có những ưu điểm vượt trội nhờ thiết bị tự động hóa hiện đại và quy trình đã được thiết lập. Tỷ lệ lỗi hàn có thể dưới 25 ppm, và khoảng cách giữa các điểm hàn có thể nhỏ đến 20 µm, đáp ứng nhu cầu sản xuất hàng loạt các thiết bị quang học. Đối với các thiết bị đa kênh như mảng VCSEL, công nghệ này hỗ trợ hàn song song nhiều dây.

Thiết bị được đề xuất

Thiết bị	Mục đích	Thông số kỹ thuật chính
Máy hàn dây tự động	Kết nối điện chính xác	Nanomet-định vị ngang bằng, hỗ trợ hạn chếthao tác khoang, nêm-chế độ liên kết
Máy hàn khuôn eutectic	Cao-đặt chip chính xác	Sai số vị trí ±1-3 µm
Máy làm sạch plasma	Kích hoạt bề mặt của các điểm kết nối	Loại bỏ oxit và cặn hữu cơ.
Hệ thống kiểm tra quang học tự động (AOI)	Kiểm tra chất lượng trái phiếu	Kiểm tra hình dạng đường khâu và cấu hình vòng dây
Máy kiểm tra độ bền kéo/cắt bi	Xác minh độ bền liên kết	Đánh giá độ tin cậy của liên kết

Ứng dụng điển hình

Bộ thu phát quang – Kết nối dây dẫn đa kênh mật độ cao trong tích hợp COB (chip trên bo mạch) cho các mô-đun tốc độ cao
Điốt laser – Các thiết bị truyền thông quang công suất cao, tầm xa trong các gói dạng cánh bướm, yêu cầu nhiều mối nối dây tín hiệu, điều khiển nhiệt độ và nguồn điện.
Điốt quang – Bao bì TO-can với các kết nối liên kết dạng nêm
Mô-đun VCSEL – Các ứng dụng LiDAR và cảm biến 3D yêu cầu căn chỉnh thấu kính và liên kết dây song song đa kênh; liên kết dây vàng là phương pháp kết nối được ưu tiên cho các tiếp điểm trên cùng của VCSEL.
Các thành phần LiDAR – Hàn dây điện cho các thiết bị phức tạp như mảng pha quang học 128 kênh (OPA)
Cảm biến và đầu dò hồng ngoại – Yêu cầu độ bền liên kết cao và nhất quán.

Cách chọn máy hàn dây cho thiết bị quang học

Thiết bị	Máy được đề xuất	Mục
VCSEL	Máy hàn dây tự động dạng nêm	HY-WB900
Điốt laser	Máy hàn nêm chính xác	HY-WBH790
Điốt quang	Máy hàn dây bi/nêm	HY-LS3000
Bộ thu phát quang	Máy hàn dây tự động tốc độ cao	HY-WB700P
Mô-đun LiDAR	Máy hàn dây đa kênh	HY-HW3850

Tại sao nên chọn Hyrnus?

Hơn 17 năm kinh nghiệm
Giải pháp tùy chỉnh
Hỗ trợ kỹ thuật toàn cầu
Hơn 50 kỹ sư nghiên cứu và phát triển và kỹ thuật
Phục vụ hơn 40 quốc gia và vùng lãnh thổ
Đã hoàn thành hơn 200 dự án.

Bạn đang tìm kiếm giải pháp đóng gói thiết bị quang học hoàn chỉnh?

Việc đóng gói linh kiện quang học bằng phương pháp hàn dây bao gồm nhiều quy trình cốt lõi – gắn chip chính xác, căn chỉnh quang học, hàn nêm và niêm phong kín – mỗi quy trình đều đòi hỏi thiết bị chuyên dụng và chuyên môn về quy trình. Nhóm Hyrnus cam kết cung cấp các giải pháp toàn diện cho ngành công nghiệp quang điện tử, bao gồm lựa chọn thiết bị, tối ưu hóa quy trình và hỗ trợ sản xuất.

Liên hệ với đội ngũ kỹ thuật của chúng tôi

Câu hỏi thường gặp

Tại sao phương pháp hàn dây lại được sử dụng trong đóng gói các thiết bị quang học?

Công nghệ hàn dây cung cấp các kết nối điện trở thấp, đáng tin cậy, với những ưu điểm bổ sung như quy trình hoàn thiện, thiết bị tự động hóa cao và phù hợp với sản xuất hàng loạt. Đối với các thiết bị nhạy cảm với nhiệt độ như VCSEL, hàn dây có thể được thực hiện ở nhiệt độ thấp mà không làm suy giảm các đặc tính quang điện tử.

Dây đồng có thể được sử dụng để nối dây cho các thiết bị quang học không?

Đúng vậy. Dây đồng có chi phí thấp hơn và dẫn nhiệt tốt hơn, nhưng dễ bị oxy hóa và có phạm vi xử lý hẹp hơn. Trong đóng gói thiết bị quang học, dây vàng vẫn là lựa chọn có độ tin cậy cao nhất. Việc lựa chọn vật liệu dây dẫn cần được đánh giá dựa trên thiết kế bao bì, yêu cầu quy trình và mục tiêu độ tin cậy.

Phương pháp hàn dây cho thiết bị quang học khác với phương pháp hàn dây tiêu chuẩn cho mạch tích hợp như thế nào?

Những điểm khác biệt chính bao gồm:

(1) Các thiết bị quang học hầu như chỉ sử dụng phương pháp ghép nối hình nêm thay vì ghép nối hình cầu để giảm điện cảm ký sinh;

(2) Ứng suất liên kết phải được kiểm soát chặt chẽ hơn để tránh làm hỏng các mặt quang học;

(3) Liên kết ở nhiệt độ thấp là cần thiết để bảo vệ vật liệu bán dẫn;

(4) Chiều cao của vòng lặp phải được kiểm soát chặt chẽ để tránh tiếp xúc với nắp hoặc vỏ.

Làm thế nào để đảm bảo độ tin cậy của mối nối dây?

Độ tin cậy cần được kiểm soát thông qua:

(1) Tối ưu hóa các thông số quy trình – công suất siêu âm, lực liên kết và thời gian liên kết;

(2) Duy trì bề mặt tấm tiếp xúc sạch sẽ và được mạ kim loại tốt;

(3) Kiểm soát chặt chẽ chiều cao và hình dạng vòng lặp để tránh đoản mạch hoặc tiếp xúc với bao bì;

(4) Xác minh thông qua các thử nghiệm cắt bi/kéo dây và sàng lọc đốt nóng. Các nghiên cứu cho thấy chiều cao, đường kính và độ cong của dây liên kết ảnh hưởng đáng kể đến ứng suất liên kết.
